十字轴式万向节传动接头三维结构设计

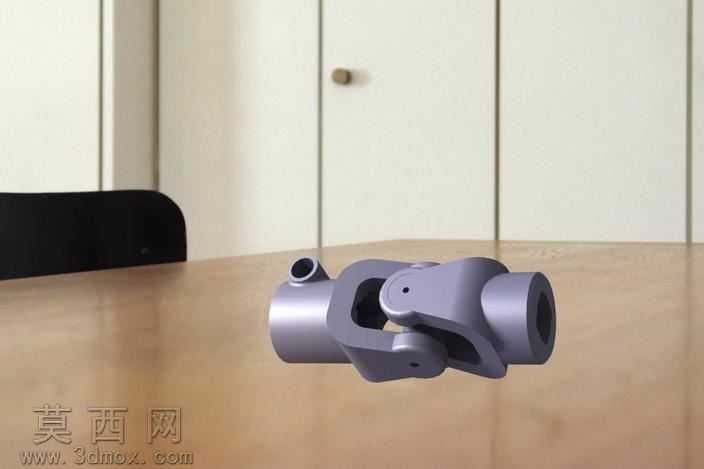

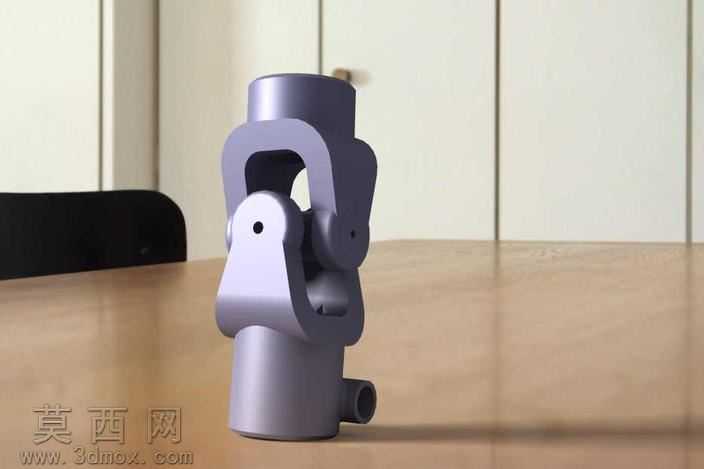

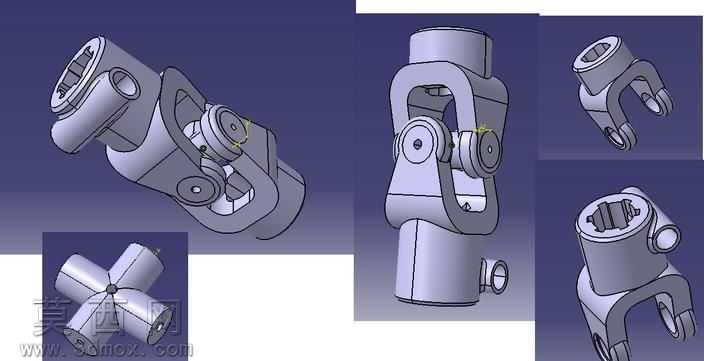

本作品为十字轴式万向节传动接头的三维结构设计，建模过程严格遵循机械传动件的实际尺寸规范与装配逻辑，完整还原了万向接头的核心组成结构，包含两个叉形接头、十字传动轴、配套连接轴端等全部零部件。建模阶段首先完成各零件的独立参数化构建：针对叉形接头，先绘制叉耳的对称轮廓草图，通过拉伸、切除特征生成叉体的基础形态，精准预留十字轴的装配轴孔，对轴孔内壁添加同轴度约束的几何特征，同时在叉体的连接端设计出与外部传动轴匹配的内花键结构，还原实际工况下的扭矩传递接口；针对核心的十字轴零件，以中心交点为基准绘制四个互相垂直的轴颈轮廓，通过旋转特征生成十字轴主体，对轴颈的配合面添加公差匹配的尺寸约束，还原轴颈端部的卡环槽定位结构，保障后续装配的限位功能。完成零件建模后，按照实际装配顺序完成组件配合：将十字轴的四个轴颈分别与两个叉形接头的轴孔进行同轴心配合，添加轴向限位约束模拟卡环的固定效果，确保两个叉形接头可绕十字轴中心在任意方向实现角度偏转，还原万向节补偿两轴间角度偏差、传递回转运动的核心功能。材质与渲染环节，针对金属传动件的特性为各零件赋予对应材质：叉形接头与十字轴均采用合金结构钢材质，调整材质参数还原调质处理后的金属哑光质感，对轴孔配合面、花键齿面添加轻微的粗糙度差异，区分加工面与非加工面的视觉效果；渲染阶段采用工业产品常用的三点布光方案，主光源从斜上方投射突出零件的轮廓结构，辅助光源补光消除暗部死黑，添加环境反射效果凸显金属材质的真实质感，同时生成多角度的渲染视图，既包含装配完成的整体万向节形态，也拆分展示了单个叉形接头、十字轴的独立结构，清晰呈现各零件的形态特征与装配关系。设计过程中充分考虑万向节的实际工作特性，在结构上预留了合理的偏转间隙，确保两轴存在夹角时可顺畅传递扭矩，不会出现运动卡滞的问题，各连接部位的尺寸匹配度完全符合机械设计手册中关于万向联轴器的参数规范，可直接用于机械原理教学演示、传动系统结构选型参考，也可作为汽车传动系统、通用机械设备传动机构的配套组件模型使用，完整展现了刚性万向节通过十字轴连接实现变角度动力传递的结构原理。
