带支架支撑的传动皮带轮组件结构设计

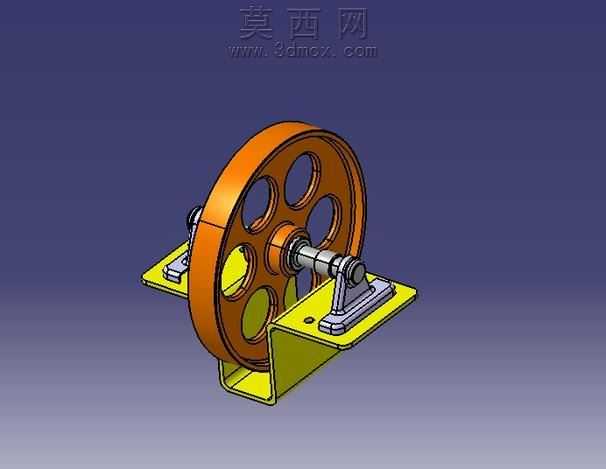

本作品为带安装支架的皮带轮传动组件三维模型，建模过程严格遵循机械设计规范，首先完成整体装配基准的搭建，以底部L型安装支架作为装配定位基础，依次完成轴承座、传动轴、皮带轮主体的层级装配约束，确保各部件同轴度、安装间隙符合实际机械装配要求。建模阶段对各零件特征进行精细化构建：皮带轮主体采用旋转凸台特征生成基础轮体，轮缘处按照皮带传动标准尺寸设计适配的带槽结构，轮辐部分采用均匀分布的减重孔设计，通过圆周阵列特征完成六个圆形减重孔的排布，既保证轮体结构强度，又有效降低整体自重；传动轴采用阶梯轴结构设计，对应轴承安装位、皮带轮定位位、轴端挡圈安装位分别设置不同轴径，轴肩定位尺寸符合机械零件公差配合要求；两个对称布置的轴承座采用一体式铸造结构建模，底部设置带安装孔的固定法兰，与支架安装面完全贴合，轴承安装腔与轴径尺寸匹配，保证转动副的运行稳定性；底部安装支架采用折弯钣金结构特征构建，竖直支撑板与水平安装底板垂直设置，板面预留轴承座固定孔位，边缘做折弯翻边处理提升结构刚性。材质渲染阶段贴合实际工业零件质感，皮带轮主体赋予橙色烤漆金属材质，还原工业传动件常用的漆面效果，表面设置细微的颗粒质感模拟真实喷涂漆面；传动轴、轴承座赋予银灰色金属材质，添加轻微的磨砂金属粗糙度，呈现机加工零件的金属质感；底部支架赋予亮黄色钣金烤漆材质，边缘处添加轻微的倒角反光效果，还原钣金折弯加工的工艺特征；背景采用渐变深蓝色调，搭配柔和的环境光与定向补光，突出各部件的结构轮廓与装配关系，阴影效果柔和自然，清晰展现组件的空间装配层次。设计思路围绕皮带传动的实际应用场景展开，整体结构兼顾传动稳定性与安装便捷性，支架的一体式设计简化了现场安装流程，对称轴承座的布置保证了传动轴转动时的受力均衡，皮带轮的减重孔设计在满足传动扭矩要求的前提下降低了转动惯量，提升传动效率，各零件的特征设计均参考通用机械传动部件的设计标准，可直接用于传动机构的原理演示、结构参考以及相关教学场景使用，模型装配关系完整，无干涉特征，各零件可单独导出用于工程图生成。
