简易冲孔冲压模具结构三维设计

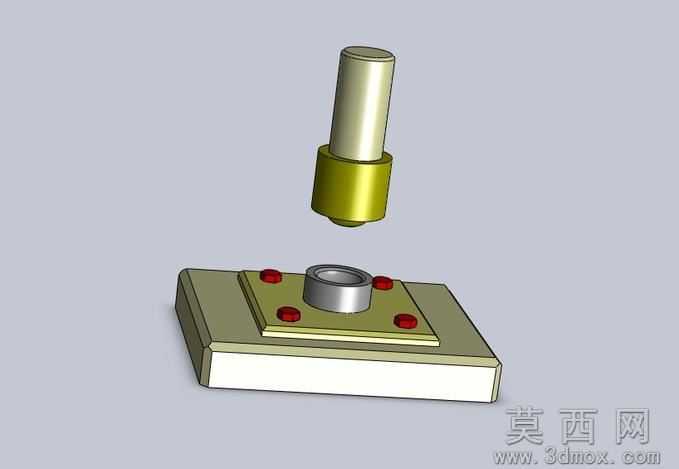

本作品为冲孔工序用冲压模具的三维建模成果，建模阶段以冲压加工的实际工艺逻辑为核心依据，先完成整体结构的层级拆分，将整套模具划分为上模作业组件与下模定位组件两大核心模块，再逐一完成各零件的参数化建模。上模部分以冲头为核心作业零件，建模时严格匹配冲孔作业的刃口尺寸精度要求，冲头采用阶梯轴式结构设计，上部为与模柄适配的安装段，中部为导向定位段，下部为冲孔刃口段，各段衔接处做圆角过渡处理，避免应力集中导致冲头崩损；下模部分以凹模为核心定位零件，凹模嵌入下模座的安装槽内，通过四周的紧固螺栓完成锁固，下模座采用带倒角的方块式结构，既保证模具安装时的定位基准平整，也可避免锐边磕碰损伤。渲染阶段采用哑光金属材质模拟模具钢的真实质感，对冲头刃口、凹模内孔等关键作业面做轻微的高光处理，突出精密加工面的平整特性，背景选用低饱和度的绿色背景，弱化环境干扰，让模具的结构层次更清晰直观。材质设置上区分了不同零件的材质特性，冲头与凹模采用高硬度模具钢材质表现，呈现冷调金属光泽，下模座、紧固螺栓采用常规结构钢材质表现，光泽度稍低，通过材质差异清晰区分不同功能的零件，方便观察结构装配关系。设计思路上遵循冲孔模的实用化设计原则，整体结构精简无冗余零件，上下模的同轴度通过安装基准面的配合精度保证，冲头与凹模的间隙设置符合常规薄板冲孔的工艺参数要求，既保证冲孔断面的质量，也可延长模具的刃口使用寿命；整套模具的装配逻辑符合实际冲压生产的装模习惯，各紧固件的安装位置预留了足够的操作空间，方便模具的拆装与刃口维护，模型的各零件间无干涉问题，可直接用于模具结构教学、工艺方案展示等场景，完整还原了简易冲孔模的核心结构与作业逻辑。
