箱体联合收割机转子拉拔器安装工装

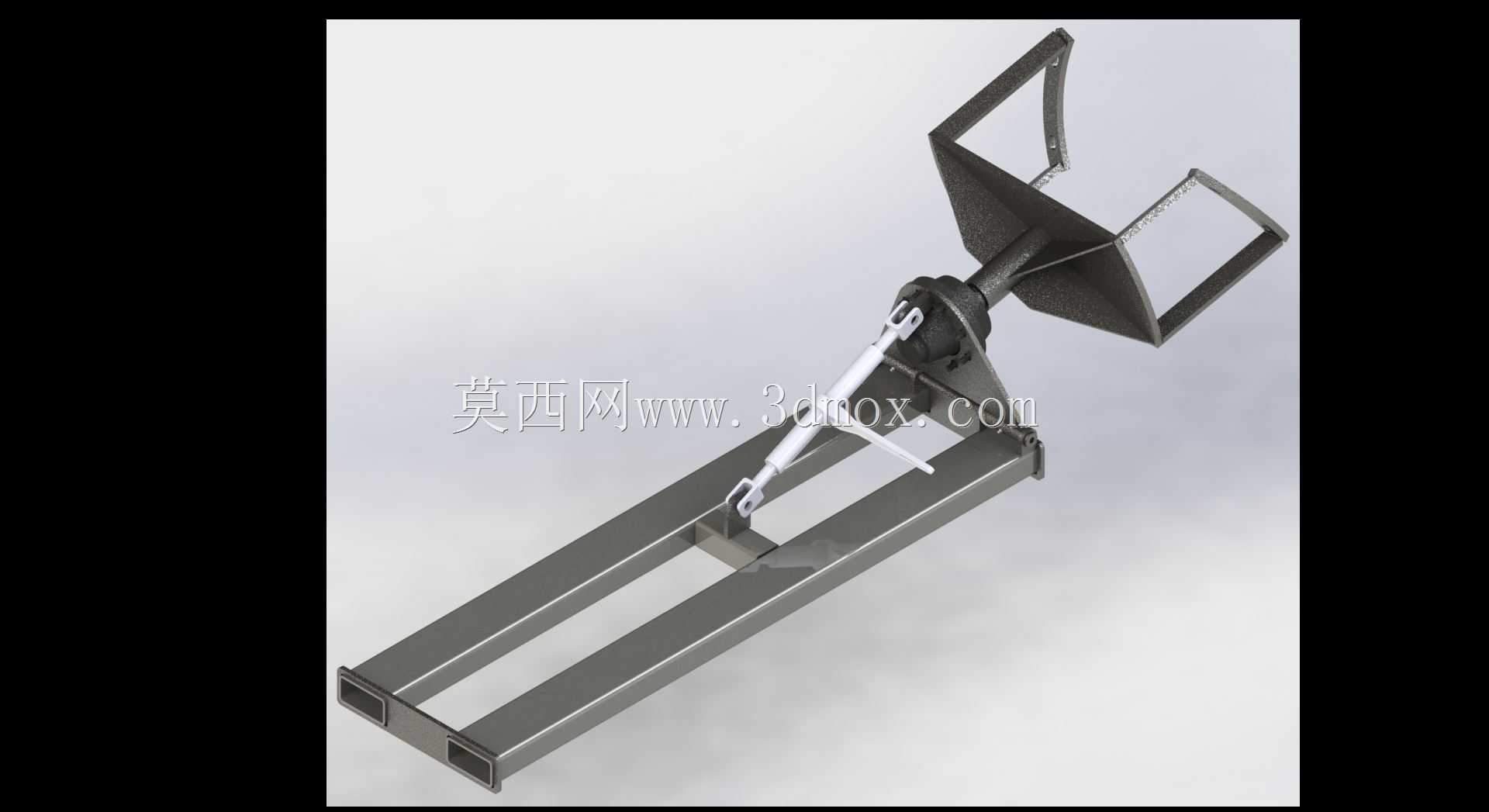

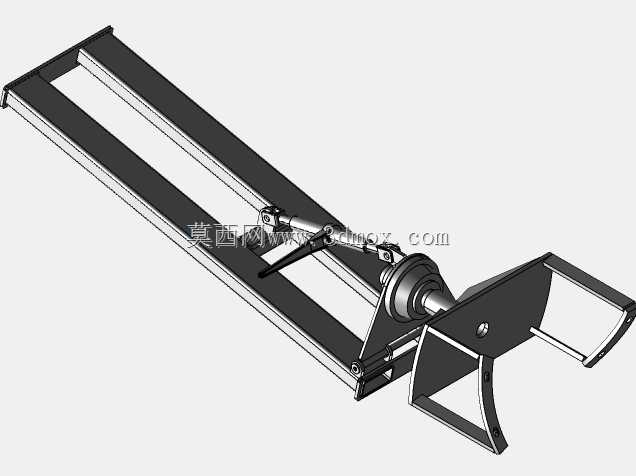

在农业机械售后维保与整机装配环节，箱体联合收割机的摆动转子拆装一直是一线作业的痛点：转子与箱体配合面过盈量较大，作业现场往往缺乏专用吊装对位设备，单纯依靠撬棍、手动拉马作业不仅效率低下，还容易磕碰转子轴颈、破坏箱体配合止口，严重时甚至会导致核心部件报废，耽误农忙时段的设备出勤。这套拉拔工装的设计初衷，就是适配田间维修点、县级农机售后站的现有作业条件，无需额外配置重型吊装设备，配合站点常备的3吨级手动液压叉车即可完成全部拆装作业。从结构布局来看，工装底部采用双平行方管焊接的叉套结构，方管的内孔尺寸与通用3吨叉车的货叉截面完全匹配，作业时可直接将货叉插入叉套完成工装与叉车的刚性连接，无需额外螺栓紧固，对位过程仅需调整叉车货叉间距即可完成适配，大幅缩短现场准备时间。工装上部的定位架采用对称式双把手设计，把手表面做了滚花防滑处理，作业人员可通过把手微调工装的水平倾角，让拉拔头与转子轴端保持精准同轴，避免拉拔过程中出现偏载别劲的问题。中间的拉拔执行机构采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，拉拔过程中不会因为载荷波动出现回退，配套的白色操作摇臂长度经过力矩核算，单人施加150N的手动力即可输出超过8吨的拉拔力，完全覆盖联合收割机摆动转子的最大过盈配合拉拔需求。在安装边界设计上，工装的整体高度控制在1.2米以内，宽度不超过0.8米，完全适配联合收割机侧面的检修操作空间，作业时无需拆解收割机外围的护板、输送槽等附属部件，可直接将工装推送至转子安装位开展作业。拉拔头采用快换式接口设计，可根据不同型号联合收割机的转子轴端尺寸更换对应规格的拉爪，覆盖当前主流的3公斤、5公斤喂入量箱体联合收割机转子拆装需求。实际作业过程中，先将叉车货叉插入工装底部叉套，推移叉车至转子安装位，调整工装高度让拉爪卡入转子轴端的卡槽，锁止拉爪定位销后，通过摇臂缓慢施加拉拔力，即可将转子平稳从箱体轴承位拉出；安装转子时，可将转子预先放置在工装的定位托架上，通过叉车调整高度与水平位置，将转子轴对准箱体轴承孔后，反向转动摇臂即可将转子平稳压入安装位，全程无需人工抬举重型转子，大幅降低作业人员的劳动强度，同时避免人工对位偏差导致的轴承、轴颈损伤。整套工装的受力部件均采用Q355钢材焊接制作，关键受力焊缝做了坡口满焊处理，经过1.5倍额定载荷的过载测试无变形、无焊缝开裂，完全满足农机维保场景下的高频、重载使用需求。
