长行程双工位转子夹持管钳工装结构

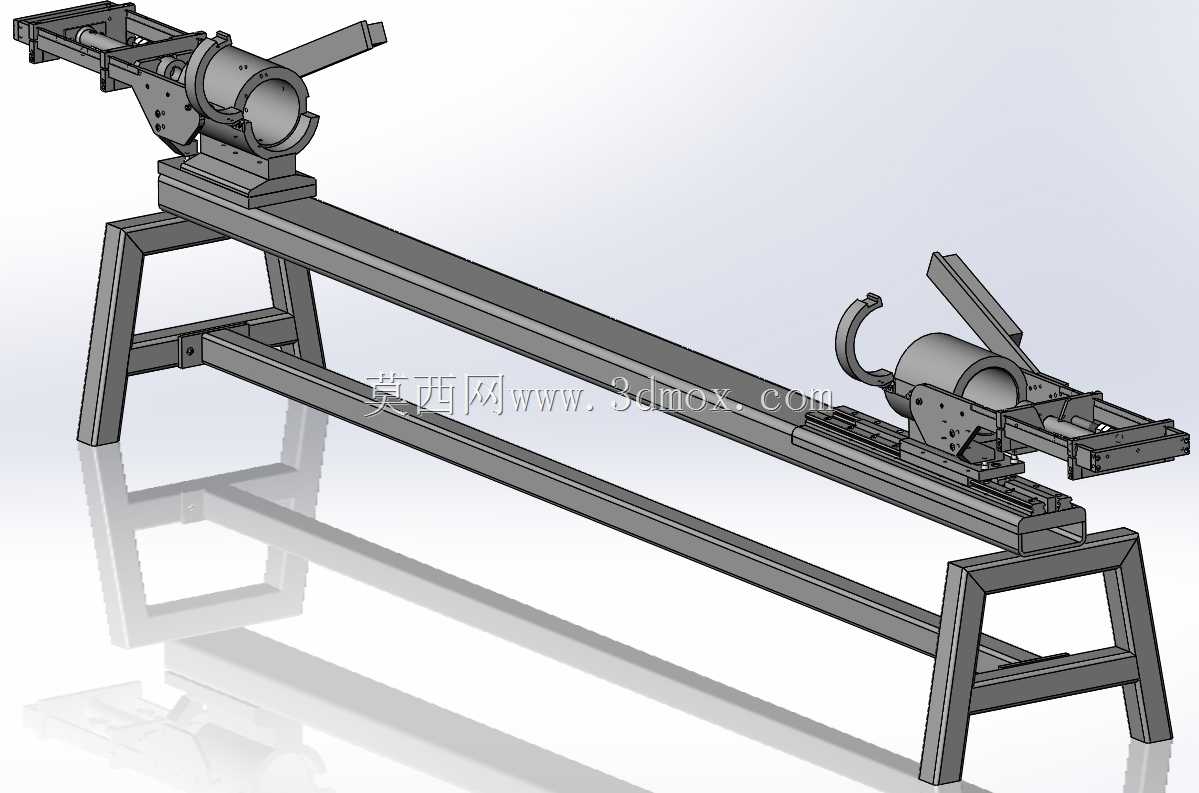

该款夹持设备主要面向中小型电机转子生产、管件端部加工场景，适配两端需要同步装夹定位的长轴类、管状工件，在转子绕线前预装、管件端口倒角、焊缝打磨等工序中可提供稳定的夹持力，避免工件加工过程中出现轴向窜动、周向偏转的问题。设备整体采用长床身式框架结构，床身主体为标准矩形型钢焊接成型，底部两组A字型支撑腿通过横向拉杆连接，可直接放置在车间硬化地面上使用，无需额外打膨胀螺栓固定，支撑腿底部预留有调节脚垫安装位，可根据地面平整度调整床身水平度，保证两端夹持机构的同轴度误差控制在合理范围内。两端的夹持单元采用对称式布局，每个夹持单元集成了V型定位块、手动压杆、锁紧凸轮结构，操作时将工件放置在两端V型块上，扳动侧面的压杆即可通过凸轮机构带动上压块下行，将工件牢牢压紧在V型定位面上，夹持力可通过凸轮偏心距调整，适配不同壁厚的管状工件，不会出现夹伤薄壁管件外壁的问题。其中一端的夹持单元可沿床身导轨做轴向滑动，滑动副采用内嵌式直线导轨结构，滑动阻力小，调整时只需松开侧面的锁紧手柄即可推动夹持单元移动，调整到适配工件长度的位置后扳下锁紧手柄即可完成位置固定，可适配的工件长度覆盖范围较广，从短尺寸的小型转子到长尺寸的金属管件都可兼容。设计过程中优先考虑了手动操作的便捷性，压杆的操作力经过杠杆比优化，单人即可轻松完成装夹操作，无需额外配置气动、液压动力源，适合无压缩空气气源的小型加工车间使用。夹持头的V型块采用可更换设计，针对不同直径的工件只需更换对应规格的V型块即可，无需调整整体机构，换型时间短，可满足多品种小批量的生产需求。床身导轨面做了倒角处理，避免滑动过程中刮伤操作人员手部，所有外露的棱边都做了钝边处理，符合车间设备的安全设计要求。两端夹持单元的安装基准面经过统一加工，保证装配后两夹持中心的同轴度，避免工件装夹后出现弯曲变形，影响后续加工精度。压杆的操作位置设置在设备侧面，操作人员站在设备单侧即可完成两端的装夹操作，无需来回走动，可有效降低单件装夹的辅助时间，提升工序加工效率。
