汽车覆盖件焊接工装夹具结构设计

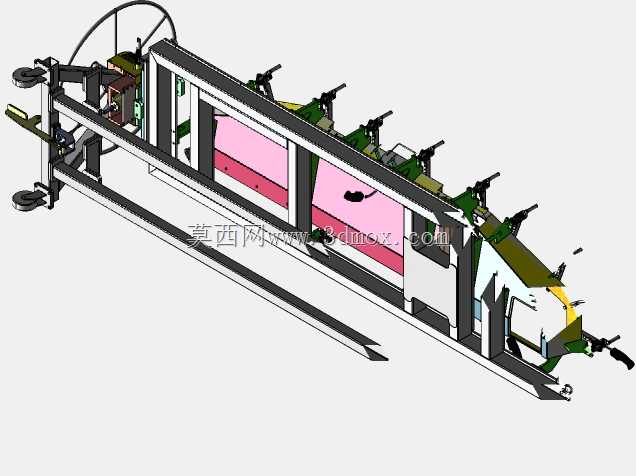

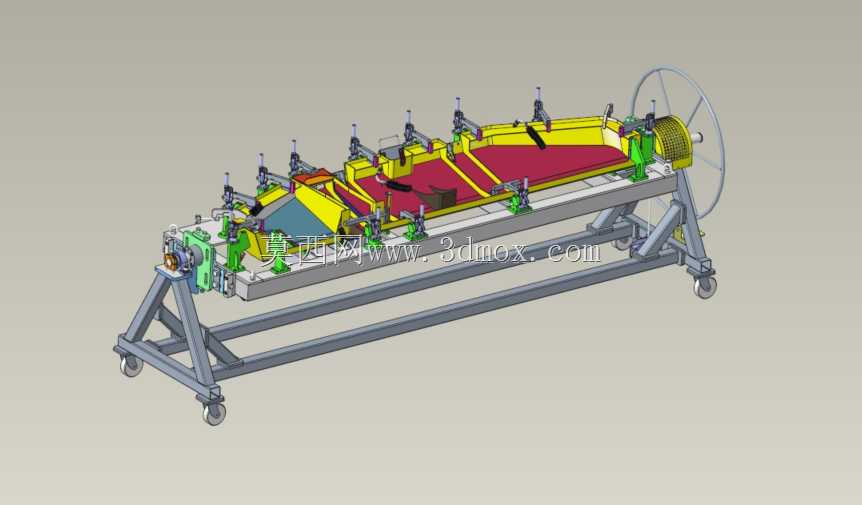

这套工装主要应用于汽车白车身焊装车间的分总成焊接工位，针对发动机罩、侧围盖板类覆盖件的拼焊工序设计，替代传统零散定位的手工装夹模式，可在单工位完成多道焊缝的定位装夹，适配中小批量车型的焊装生产需求，也可经过局部定位块更换后兼容同平台不同改款车型的覆盖件装夹作业。整套工装采用长条形卧式机架作为承载基体，机架主体采用矩形钢管焊接拼合后做去应力处理，安装底面预留统一规格的T型槽安装孔位，可直接固定在焊装车间的标准工作平台上，整体长度适配常规覆盖件的展开尺寸，宽度方向预留焊枪操作的避让空间，不会与自动化焊枪的行走路径产生干涉。设计过程中优先遵循基准重合原则，将覆盖件的型面定位点设置在工件刚性较好的边缘区域，每个定位块的型面都匹配对应覆盖件的曲面数据，定位块采用可拆卸式螺栓连接，后期更换工件型号时仅需更换对应位置的定位块即可完成工装切换，无需重新加工整个机架。夹紧单元采用快速夹钳搭配压臂的结构，每个夹紧点的压头都做了仿形设计，压合时不会损伤覆盖件的表面涂层，夹钳的开合行程经过核算，既保证装夹时工件有足够的放入空间，也能减少夹钳空行程的操作时间，工位一端设置的手轮结构可带动工装整体做小角度翻转，方便操作人员焊接工件背面的焊缝，无需反复拆卸工件调整装夹姿态。工装的中间区域设置了多个避让缺口，对应覆盖件上的凸起结构与焊接点位，焊枪可直接穿过缺口接触焊缝位置，不需要额外调整工件位置，机架侧面预留了气动管路的走线槽，如果后续需要升级为气动夹紧模式，可直接在原有夹钳位置安装气动元件，管路可隐藏在走线槽内，避免焊接飞溅损坏管线。整套工装的定位精度控制在焊装工艺要求的公差范围内，重复装夹的定位偏差不会影响焊缝的位置精度，可有效减少焊后工件的变形量，降低后续校形工序的工作量，同时统一的装夹基准也能保证不同批次工件的焊接一致性，减少人工装夹的经验依赖，新操作人员经过简单培训即可完成装夹操作。
