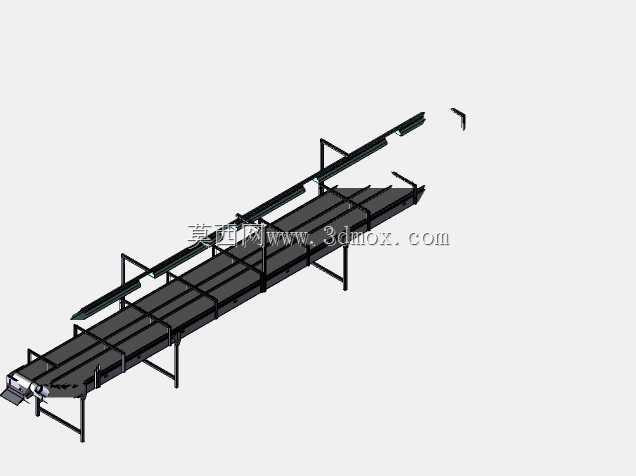

长距离多段式皮带分料输送设备结构

这套长距离多段式皮带输送结构，主要面向生产车间内的物料分流转运场景设计，常见于成品分拣、工序间物料传递、包装线前段物料分配环节，可对接不同工位的加工或包装设备，实现单路来料向多个下游工位的有序分送，替代传统人工搬运分料的作业模式，降低车间内物流转运的人工劳动强度，减少物料转运过程中的磕碰损伤。从结构设计逻辑来看，整体采用分段式机架拼接思路，主体支撑框架采用标准型材焊接成型，支腿位置预留了地脚调节安装位，可适配车间地面存在的小幅高度差，保证线体安装后整体水平度偏差控制在合理范围内，避免皮带运行过程中出现跑偏、撒料的问题。线体沿长度方向设置多组侧边挡料结构，挡料板与皮带表面预留极小的安全间隙，既可以防止输送过程中物料从侧边滑落，也不会对皮带的正常运转产生摩擦干涉。驱动端设置在设备的进料侧，采用电机直连驱动辊的传动形式，传动路径短，动力损耗更低，同时在驱动辊附近设置张紧调节结构，可根据皮带长期运行后的拉伸量调整张紧度，延长皮带的实际使用寿命。线体中段设置分料导向结构，可根据下游工位的物料需求，将皮带上输送的物料导向不同的出料分支，导向结构的安装位置可根据实际工位布局沿机架侧边的安装槽调整，适配不同的分料点位需求。从安装边界来看，整体线体为长条形布局，宽度方向尺寸控制在较窄的区间，可适配车间内通道旁的狭窄安装空间，长度方向可根据实际车间的工位排布需求增减拼接段，不需要对整体主结构做大幅修改，适配性较强。皮带表面采用防滑纹理设计，可输送一定坡度下的箱装、袋装物料，输送速度可通过配套的调速装置调整，匹配不同生产节拍下的物料输送需求。线体的回程段设置多组托辊，承托回程段皮带避免下垂幅度过大，减少皮带运行过程中的抖动，保证物料输送过程的平稳性。在日常维护层面，所有转动辊的轴承位置都预留了注油维护空间，侧边的防护板采用快拆式安装结构，不需要拆解整体机架即可完成皮带更换、辊筒维护等常规保养操作，降低后期运维的工作量。
