带运动仿真的多片式钢板弹簧结构

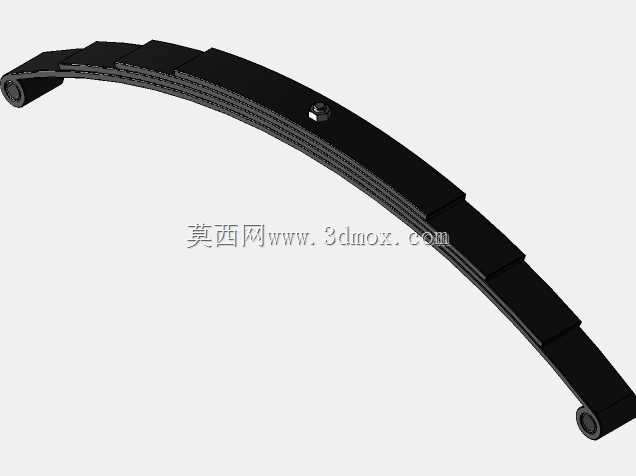

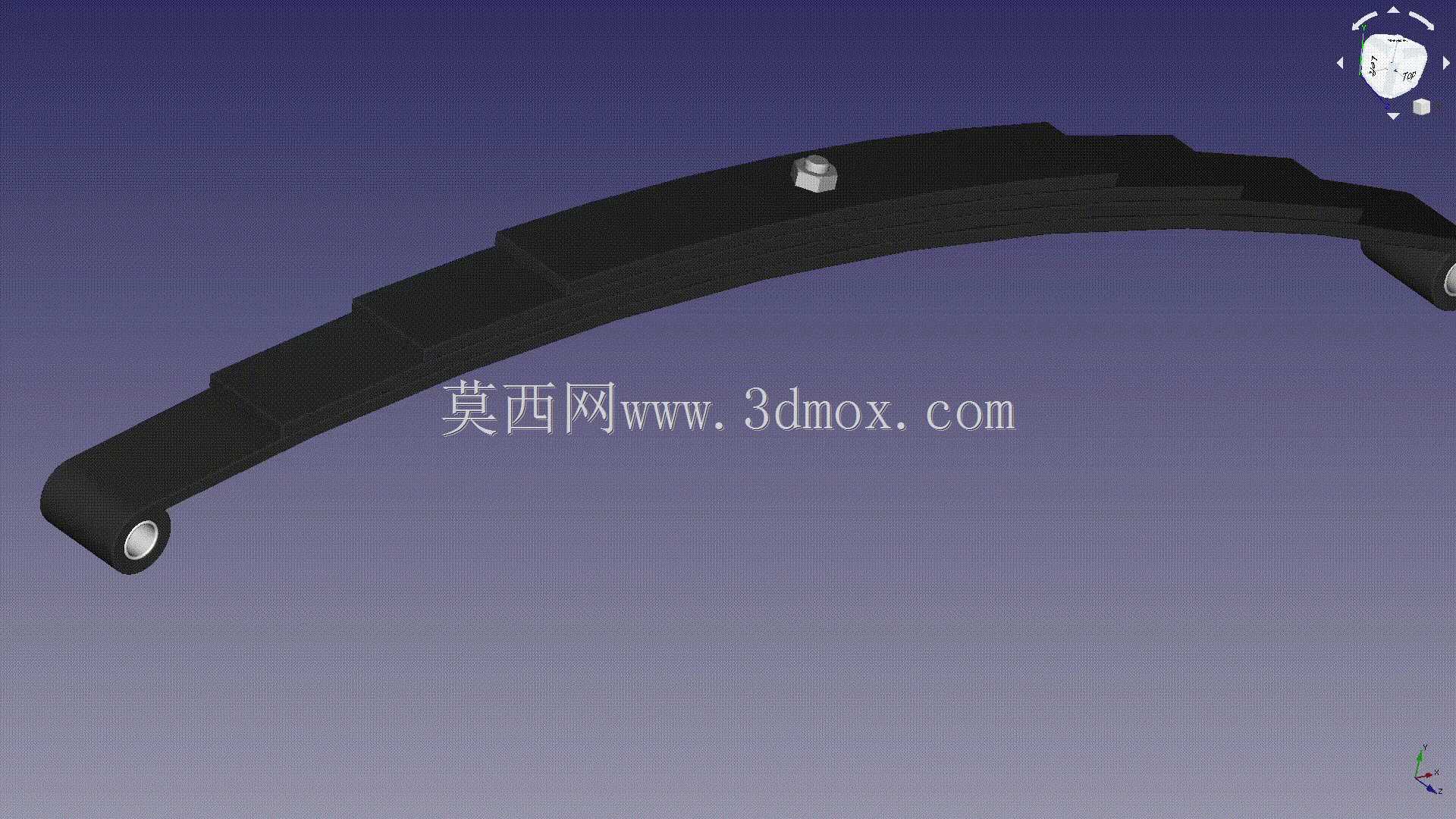

在商用车、非道路工程车辆的悬架系统设计中，钢板弹簧是承担载荷传递、冲击缓冲的核心弹性部件，不同于螺旋弹簧仅能承受轴向载荷，多片叠合的钢板弹簧可同时传递垂直力、纵向力与侧向力矩，还能通过片间摩擦提供一定的阻尼衰减效果，在重载运输车辆、农用拖拉机、轻型载货汽车的底盘配置中应用极为广泛。本次构建的钢板弹簧三维结构，在建模阶段就提前考虑了运动仿真的约束需求，没有采用常规的刚性装配方式，而是针对每一片钢板的接触关系设置了合理的运动副约束，能够模拟弹簧在不同载荷下的压缩变形过程，变形过程中各片钢板的弧长保持一致，不会出现片间错位、约束冗余导致的仿真报错问题。从实际安装边界来看，该弹簧两端的卷耳结构分别对应车架上的固定吊耳与活动吊耳安装位，卷耳内部预留了衬套安装空间，中心位置的螺栓与螺母结构用于锁紧各片钢板，保证叠合状态的稳定性，安装时需要保证弹簧弧面朝向载荷输入方向，避免反向安装导致的应力集中断裂。设计过程中重点考虑了变刚度特性的实现，多片钢板采用不等长设计，主片长度最长承担主要的导向功能，后续各片长度依次递减，在小载荷工况下仅主片与部分副片参与变形，提供较低的刚度保证乘坐舒适性，大载荷工况下所有钢板共同参与承载，刚度快速提升避免悬架击穿。建模时针对片间接触位置做了适当的间隙处理，既保证仿真运动时不会出现部件穿透，也能还原实际工况下片间相对滑动的摩擦效果，配合运动宏的设置，可以直观展示弹簧在不同压缩高度下的形态变化，观察中心夹紧位置、卷耳位置的位移轨迹，为后续悬架系统的硬点匹配、行程校核提供直观的参考依据。对于底盘设计人员而言，这类带运动约束的钢板弹簧模型，不需要重新搭建仿真约束关系，就可以直接导入整车装配环境中，验证悬架跳动过程中弹簧与周边车架、车桥部件的间隙是否合理，排查运动干涉风险，相比静态的三维模型更具工程实用价值。
