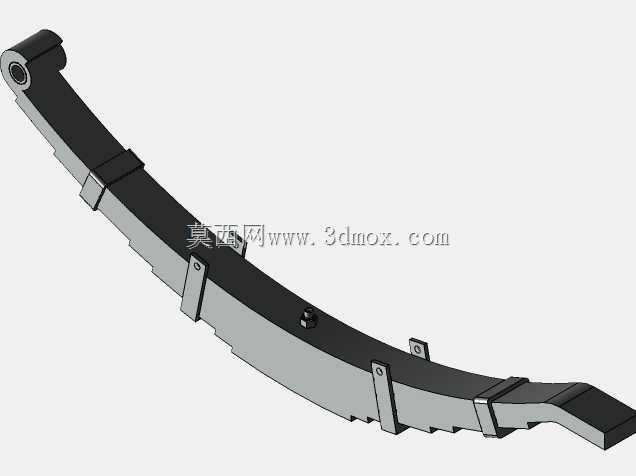

商用车后悬架多片式钢板弹簧结构

在商用车底盘悬架系统中，后轴钢板弹簧承担着承载车身重量、缓冲路面冲击、传递各向力与力矩的核心作用，是载重货车、客运中巴、轻型皮卡等非承载式车身车型后悬架的核心弹性部件。这款多片叠合结构的后钢板弹簧，采用不等长合金弹簧钢片逐层叠装的设计思路，最长的主片两端加工有卷耳结构，前端卷耳通过销轴与车架上的固定吊耳铰接，作为承载与传力的固定端，后端卷耳则与可摆动的活动吊耳连接，适配弹簧受力变形时的长度变化，避免运动干涉。

从功能特性来看，多片叠合的结构让弹簧整体呈现等强度梁的受力特性，各片弹簧在装配时施加有预紧应力，能够抵消部分工作载荷下的拉应力，延长整体疲劳寿命。片与片之间的接触摩擦还能提供一定的阻尼作用，衰减路面传递的振动能量，配合筒式减震器使用时可快速抑制悬架的多余弹跳，提升行驶稳定性。弹簧中部通过中心螺栓将所有钢片定位锁紧，配合多个U型螺栓与后桥壳刚性固定，确保动力传递与制动力传递过程中弹簧不会出现错位偏移，外侧的多个钢板卡扣则限制各片弹簧在横向的相对位移，避免极端工况下钢片侧向脱出。

从安装边界来看，主片卷耳的内径尺寸匹配常规商用车悬架销轴直径，卷耳内部可压装橡胶衬套，既能缓冲铰接处的冲击，也能补偿车架与车桥之间的小幅相对转动。弹簧总成的弧高、伸直长度参数适配对应吨位车型的后悬架行程，空载状态下的预压弧高可保证车辆空载时具备足够的弹性缓冲行程，满载状态下弹簧被压缩至工作弧高时，各片钢片均匀受力，不会出现局部应力集中的情况。这类钢板弹簧的结构设计充分考虑了载重工况下的可靠性，相比单片式钢板弹簧，多片结构的损坏容错率更高，单片出现裂纹时不会直接导致整体承载失效，维修更换时也可单独替换损坏钢片，降低运维成本，广泛应用于各类载重商用车辆的后悬架系统中，能够适应非铺装路面、重载爬坡等复杂工况的使用需求。
