手扶式小型农用作业拖拉机结构设计

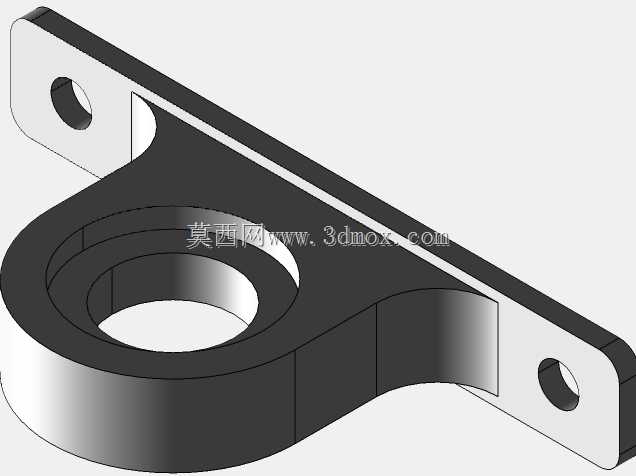

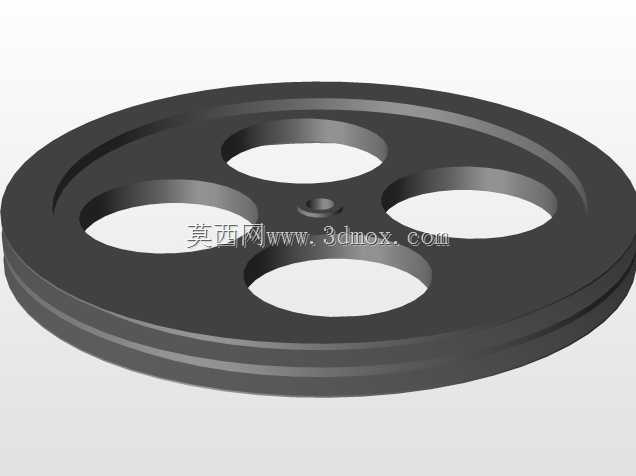

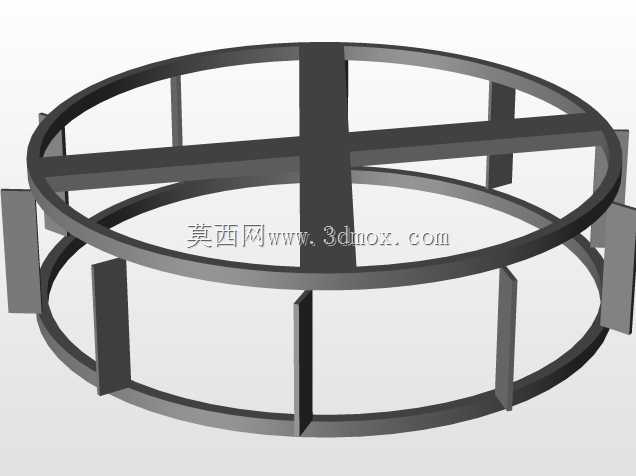

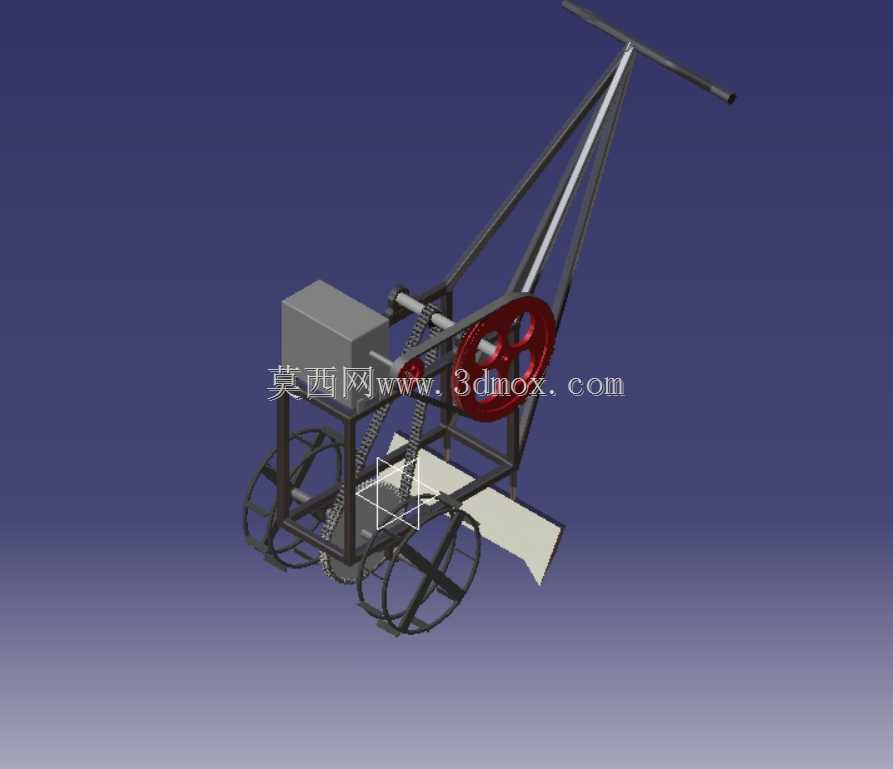

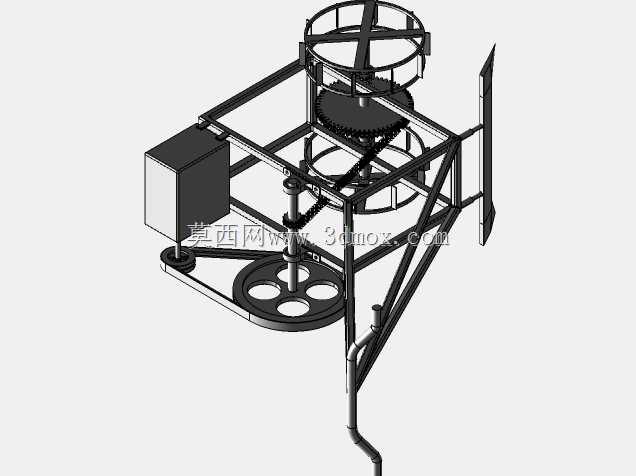

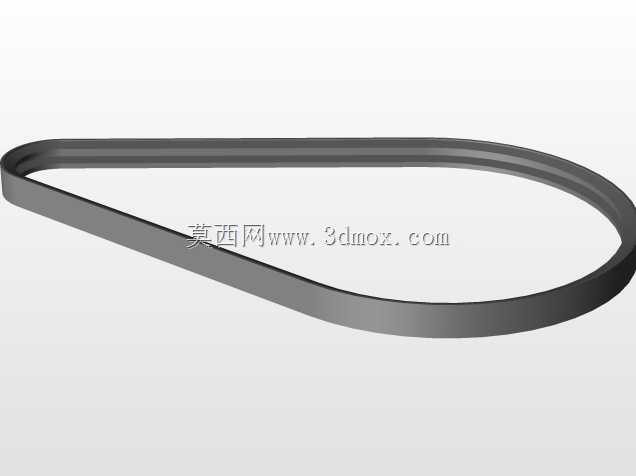

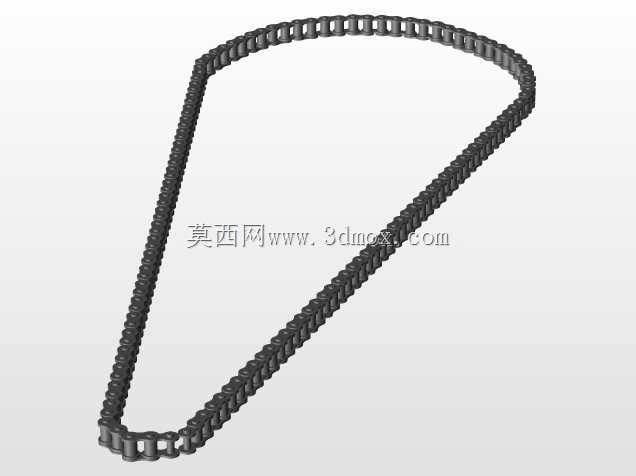

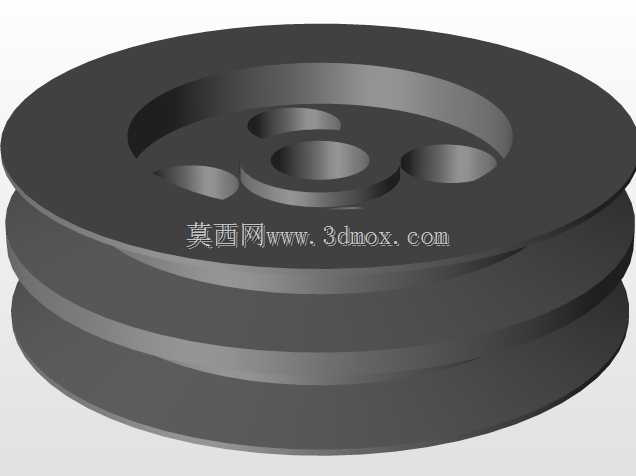

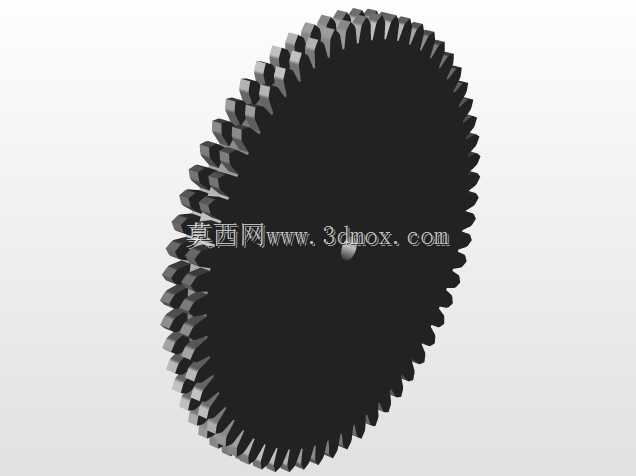

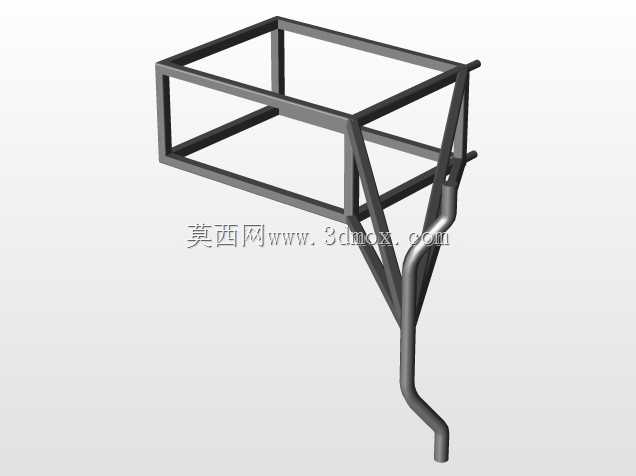

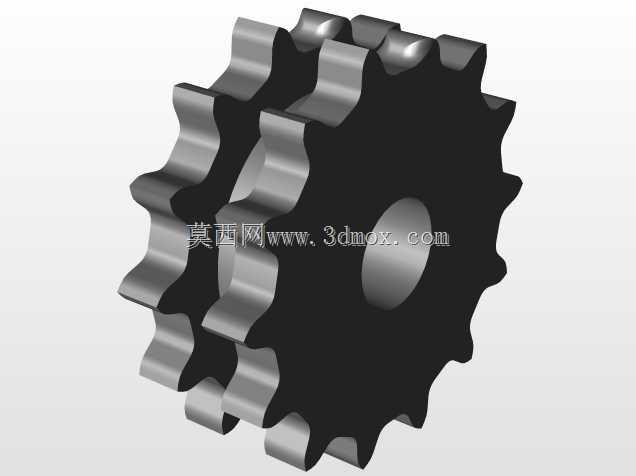

这款小型手扶式动力作业机械，主要适配丘陵山地零散地块、大棚内部、果园窄行距种植区的农事作业需求，这类场景下大型轮式拖拉机转弯半径过大、机身宽度超标无法进入，传统人力作业效率极低，该设备可填补小空间动力作业的空白。整机采用单梁衍架式机身结构，前端延伸出的操纵杆直接连接转向轮组，省去了复杂的转向助力结构，操作人员在机身后方即可完成转向、行进操控，机身整体宽度控制在800mm以内，长度不含操纵杆约1200mm，可在1米宽的作物垄间顺利通行，不会刮碰两侧作物枝干。动力单元布置在机身中部靠前位置，通过皮带轮将动力输出至链轮减速机构，链条传动直接驱动后方两个铁制行走轮，行走轮采用辐条式镂空结构，轮缘焊接有凸起抓地齿，在泥泞水田、松软旱地都能获得足够附着力，不会出现打滑陷车问题。动力输出端预留了标准挂接接口，可直接挂载小型犁铧、播种器、除草辊等配套农具，作业时可根据不同农事需求快速更换挂接部件，不需要额外改装机架结构。设计阶段优先考虑了丘陵地块的通过性，整机离地间隙控制在250mm以上，可越过田埂、浅沟等常见田间障碍，传动结构全部采用外露式开式布置，日常维护时不需要拆解大量覆盖件，可直接对皮带张紧度、链条润滑状态进行检查调整，适合乡村非专业维修场景下的日常保养。操纵杆长度经过人体工程学匹配，操作人员站立操控时手臂自然下垂即可握持手柄，长时间作业不会产生过度疲劳，机身重心集中在两轮中轴线靠前位置，挂载农具后整机前后重量分配接近1:1，行进时不会出现翘头或者栽头的问题，坡地作业时纵向稳定性更好。传动系统的皮带轮设置了过载打滑保护，当农具碰到石块、树根等硬质障碍物时，皮带会先行打滑卸力，避免冲击力直接传递到发动机曲轴造成部件损坏，链轮与链条的传动比经过匹配，作业行进速度控制在1.5-3km/h，刚好匹配人工跟进作业的步行速度，不需要操作人员刻意追赶设备。车轮采用无充气式铁轮结构，避免了田间尖锐物扎破轮胎的故障，轮组与机架的连接采用可拆卸式销轴结构，更换不同宽度的轮组即可适配不同垄距的种植模式，挂接接口的安装孔位采用通用化尺寸设计，可兼容市面上多数小型手扶农机的配套农具，降低用户的配件采购成本。
