BK12型滚珠丝杠支撑座结构设计

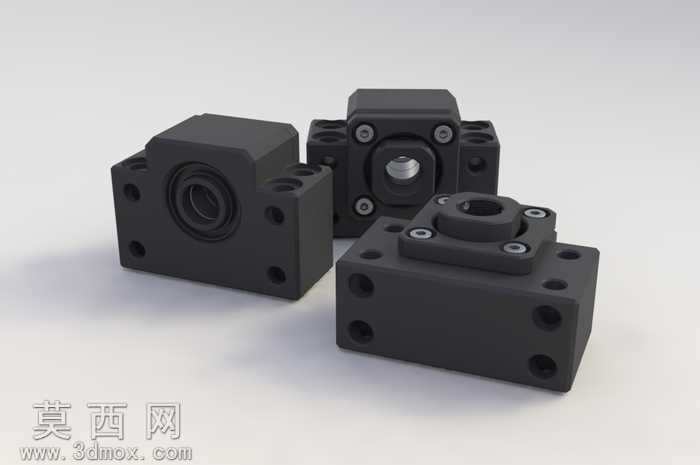

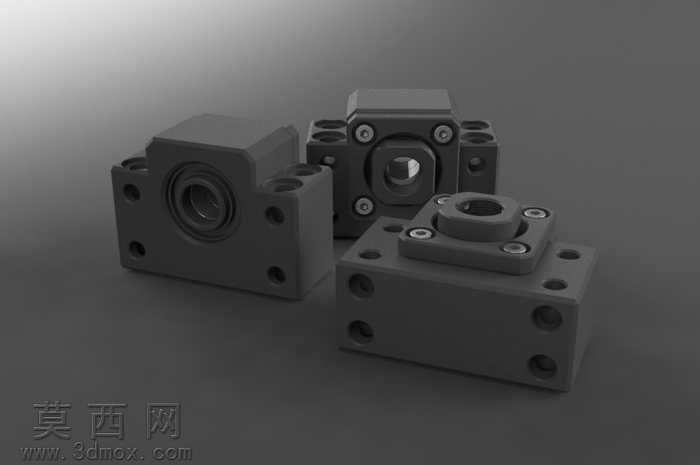

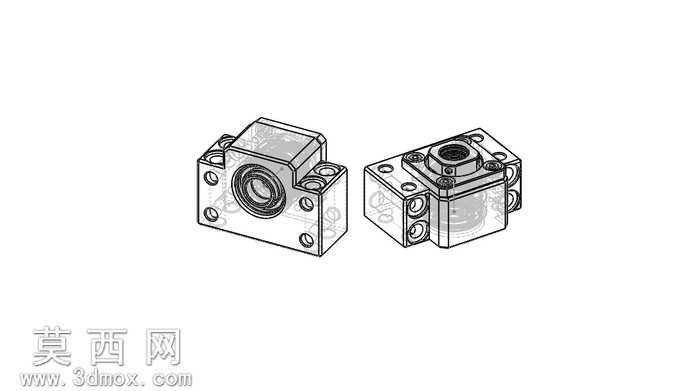

本作品为BK12规格滚珠丝杠支撑座的三维参数化建模成果，建模过程严格遵循滚珠丝杠传动系统的安装配合标准，针对丝杠端部支撑的承载需求完成整体结构设计。建模阶段以SolidWorks为核心工具，首先绘制支撑座的基体拉伸轮廓，精准定位轴承安装孔的同轴度基准，依次完成安装沉孔、螺栓过孔、定位销孔的特征排布，所有孔位尺寸均匹配BK12丝杠的轴径规格与配套锁紧螺母的安装尺寸，确保各特征间的形位公差符合机械装配要求。材质设定上，支撑座主体采用45号钢发黑处理的材质参数，渲染时还原金属表面哑光氧化的质感，内置轴承部分赋予轴承钢高反光金属材质，固定螺丝添加镀锌层的金属光泽效果，通过环境光遮蔽与漫反射参数调整，清晰呈现支撑座的棱角结构与安装面的平面度细节。结构设计方面，该支撑座为丝杠固定端支撑结构，内部集成深沟球轴承的安装腔体，端面设置轴承压盖的固定螺孔，可实现轴承的预紧调节，消除丝杠传动的轴向间隙；底座分布的多组安装孔适配不同规格的线性模组安装面，侧面的定位凸台可保证支撑座与安装基面的垂直精度，整体结构紧凑，刚性充足，能够承受丝杠传动过程中的径向与轴向复合载荷。设计思路围绕数控传动系统的通用安装需求展开，在保证支撑强度的前提下优化了支撑座的外形尺寸，去除冗余结构降低整体重量，同时预留了润滑脂注油通道的扩展位置，可适配不同转速工况下的丝杠支撑需求，模型完成后经过装配干涉检查，所有配合面无错位冲突，可直接用于数控滑台、自动化传动模组的虚拟装配与工程出图使用。
