农用拖挂式物料运输承载作业装置

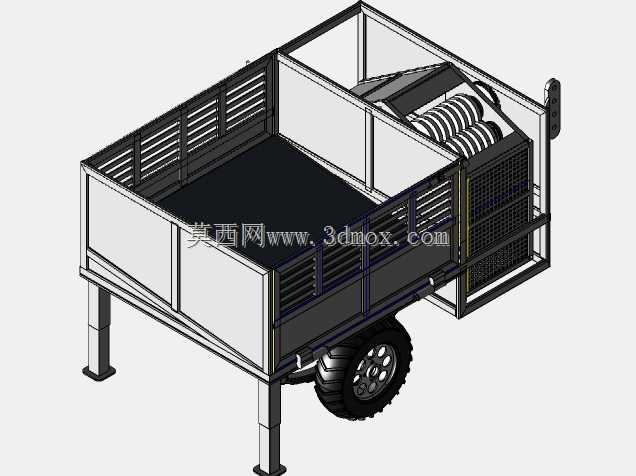

这款农用拖挂承载装置主要适配丘陵、平原区域的零散农资转运、田间地头短距离物料输送场景，可直接挂接在拖拉机后方动力输出端，解决散装肥料、收获果蔬、小型农机具在非硬化路面的转运难题，无需额外配置专用运输车辆，适配散户种植、小型合作社的日常生产作业需求。装置整体采用栏板式料仓结构，三面栏板设置格栅式通风间隙，运输散装籽粒类作物时可避免闷存发热，运输袋装农资时格栅结构也能减轻整体自重，降低牵引负载。料仓底部为整板式承重底板，边缘做折边加强处理，可承载散装颗粒、袋装货品、小型农具等不同类型载荷，栏板与底板采用螺栓铰接连接，可根据作业需求单侧开启栏板，方便人工装卸或配合小型输送设备完成物料转运。行走部分采用单轴大花纹越野轮胎配置，轮胎接地比压小，在松软耕地、泥泞田埂路面行驶时不易陷车，轮距匹配常规拖拉机后轮轮距设计，挂接后行驶轨迹与牵引车一致，减少田间行驶时的作物碾压范围。装置设置三处可伸缩支撑支腿，分别布置在料仓前端两侧与尾部中间位置，脱开牵引车停放时，支腿伸出可保证装置水平放置，不会因重心偏移出现侧翻，支腿底部设置加宽支撑脚垫，在松软地面停放时可增大接触面积，避免支腿下沉。前端挂接区域集成了动力连接接口，可匹配拖拉机后输出轴驱动配套的作业组件，拓展撒肥、物料输送等附加功能，挂接架采用加厚矩形管焊接成型，可承受牵引过程中的冲击载荷，料仓与行走架之间采用U型螺栓紧固，可根据运输物料的重量需求调整紧固点位，分散承重应力。设计过程中优先考虑了田间作业的通过性，整体离地间隙高于常规公路运输挂车，可越过田埂、浅沟等障碍，料仓边角全部做圆弧过渡处理，避免作业过程中剐蹭作物或勾挂操作人员衣物，栏板格栅间隙控制在合理范围，运输小粒径作物时不会出现漏料问题，同时兼顾减重效果。整体结构无复杂电控或液压组件，日常维护仅需对行走轮轴承、挂接销轴做定期润滑即可，适配农村地区的维修保养条件，零部件通用性强，易损件可直接采用常规拖拉机配件替换，降低使用过程中的维护成本。
