奥伯林克凯特类双向杆端关节连接部件

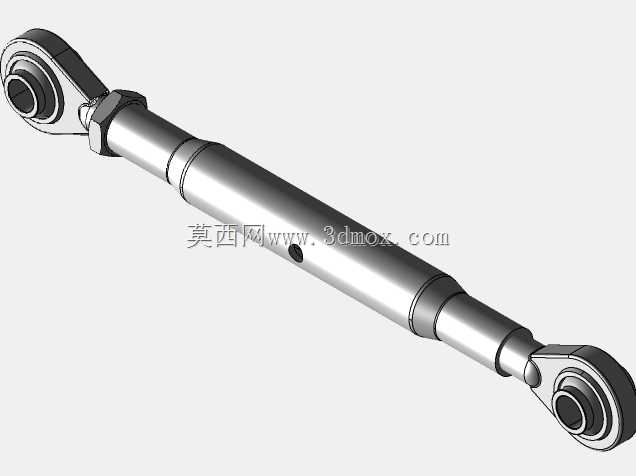

这类两端带杆端关节轴承的可调连杆，在工业场景里的应用覆盖范围极广，从自动化生产线的工位间距微调机构，到特种车辆的操纵拉杆系统，再到试验设备的载荷传递链路，都能见到这类结构的身影。它的核心作用是在两个存在小幅相对角位移的安装点之间，传递轴向的拉压载荷，同时补偿安装面的位置偏差、设备运行过程中产生的小幅振动偏移，避免刚性连接带来的附加应力损坏配合部件。

从功能特性上看，两端的自润滑杆端关节轴承可以实现多维度的小角度摆动，杆身的螺纹调节结构能够在安装时精准调整两端安装孔的中心距，适配不同安装间距的装配需求，调整到位后通过两端的锁紧螺母锁死位置，防止运行过程中杆长发生窜动。杆身中间的工艺孔既可以作为调节杆身旋转时的施力点位，也能在部分轻量化需求场景下降低部件整体自重，同时不会过度削弱杆身的轴向承载能力。

设计这类部件的时候，首先要核算额定轴向拉压载荷，根据载荷大小匹配对应规格的杆端关节轴承，确定轴承内孔直径、杆端螺纹规格，再根据所需的调节行程确定杆身的螺纹段长度，光杆段的直径要和螺纹大径保持合理的强度匹配，避免应力集中在螺纹退刀槽位置。两端关节轴承的摆动角度范围要覆盖实际工况下的最大角位移量，防止运行过程中轴承外圈和杆身发生干涉。锁紧螺母的厚度要满足防松要求，在振动工况下可以搭配止动垫圈或者螺纹胶实现可靠锁止。

安装边界上，要注意两端关节轴承的安装销轴需要和轴承内孔保持合理的配合公差，销轴的固定要可靠，避免运行过程中销轴窜出。调节杆长的时候要保证两端螺纹的旋合长度不小于螺纹公称直径的1.5倍，防止螺纹连接强度不足发生脱扣。安装完成后要检查两端关节轴承的摆动是否顺畅，不存在卡滞情况，锁紧螺母要完全贴紧杆身端面，避免留有间隙导致运行过程中产生冲击。这类部件在选型时还要考虑使用环境的腐蚀情况，在潮湿或者有腐蚀介质的场景下，要选用表面做了防锈处理的型号，关节轴承的衬套材料也要匹配工况的耐磨、耐温要求，保证长期运行的可靠性。
