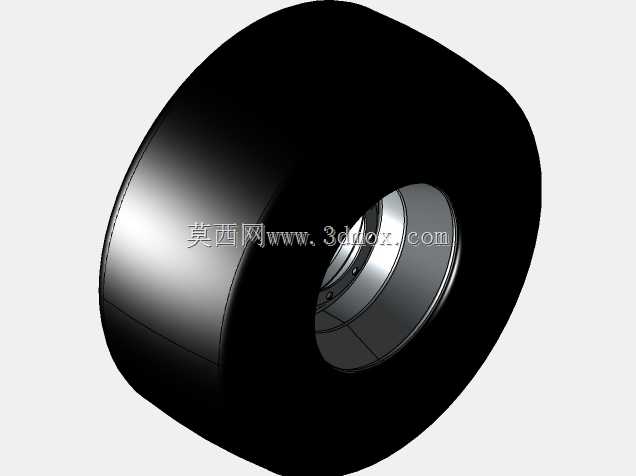

重型商用车10孔轮辋配套560/60R22.5轮胎总成

该行走部件总成主要面向重型货运拖车、特种作业机具的行走系统配套场景，适配干线物流重载挂车、厂区内转运重型平板拖车、工程短途转运机具的非驱动桥安装需求，这类应用场景普遍要求行走部件具备高承载冗余、稳定的接地性能，同时兼顾轮端安装的互换性，降低运维替换的适配成本。设计阶段优先匹配10孔规格的钢制轮辋安装接口，这类孔位布局是当前重型商用车非驱动桥轮端的主流通用规格，孔位分度圆、螺栓过孔尺寸完全对应行业通用的轮端法兰参数，无需额外加工转接法兰即可直接装配，安装边界严格遵循轮端装配的空间要求，轮胎外侧与轮眉、制动气室周边预留足够的跳动间隙，避免满载工况下轮胎形变与周边部件发生干涉。轮胎选用560/60R22.5规格，宽基胎面的设计能够有效降低单位面积接地压强，在松软铺装路面、非硬化厂区路面行驶时可减少轮胎沉陷量，提升复杂路况下的通过性，同时低扁平比的结构设计能够降低重载工况下的胎侧形变量，减少高速行驶时的胎体蠕动生热，提升长距离行驶的可靠性。建模过程中还原了轮胎与轮辋的装配贴合关系，胎圈与轮辋挡圈的配合位置完全按照实际装配公差设置，轮辋的通风孔、轮辐加强筋结构均按实物比例建模，既可以用于行走系统的装配干涉校验，也能作为整车展示场景的可视化部件使用。从结构特性来看，该总成的轮辐采用等强度变截面设计，在螺栓安装区域做了局部加厚处理，分散螺栓预紧力带来的局部应力，避免长期交变载荷下出现轮辐开裂问题；胎面花纹的建模保留了纵向排水沟槽的基础结构，能够直观体现轮胎的接地形态，在做整车动力学仿真时可直接引用该模型的外轮廓参数，减少重复建模的工作量。针对拖车类应用的特殊需求，该轮组的动平衡参考值按照商用车轮端标准设置，轮辋的径向跳动、端面跳动公差均控制在行业通用范围内，装配后可减少高速行驶时的轮端抖动，降低对轮毂轴承的额外冲击载荷。
