多轴重载吊钩拖运挂车结构设计

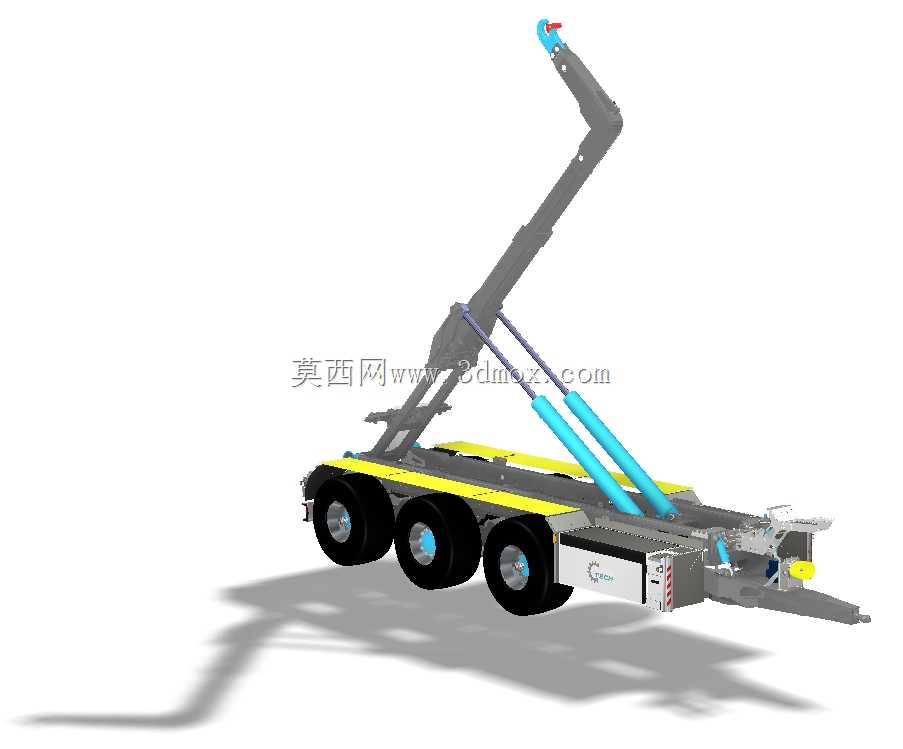

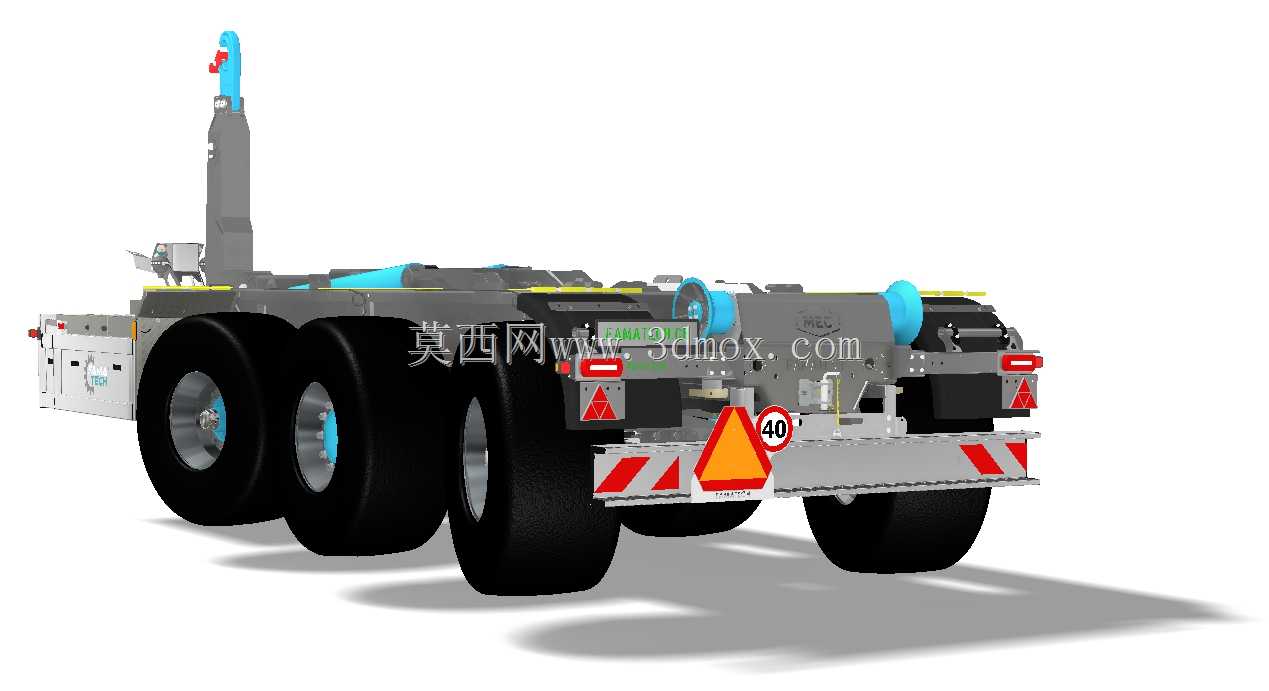

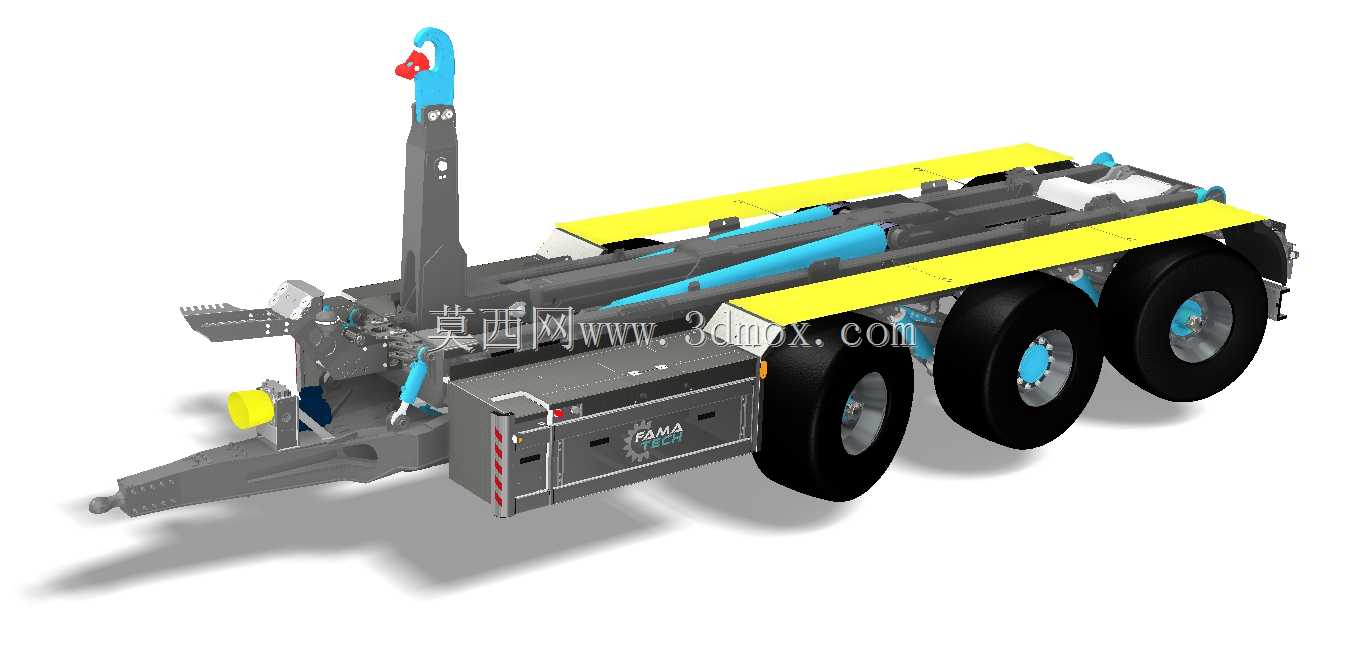

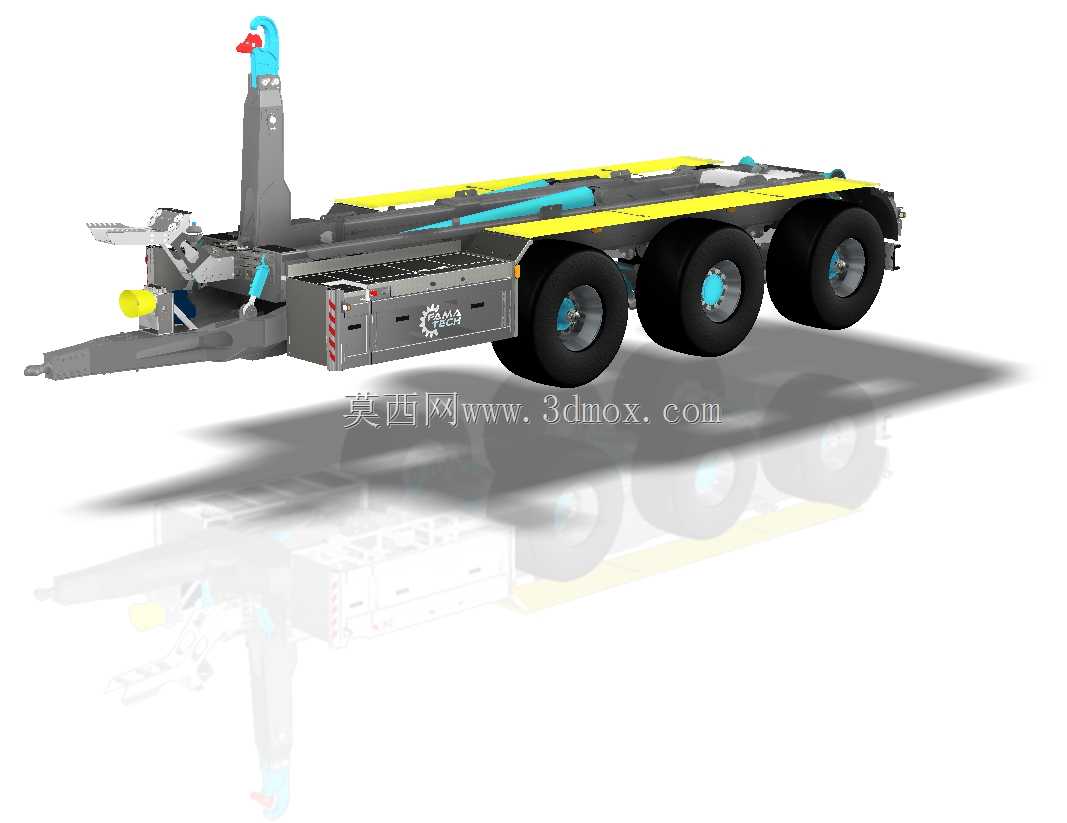

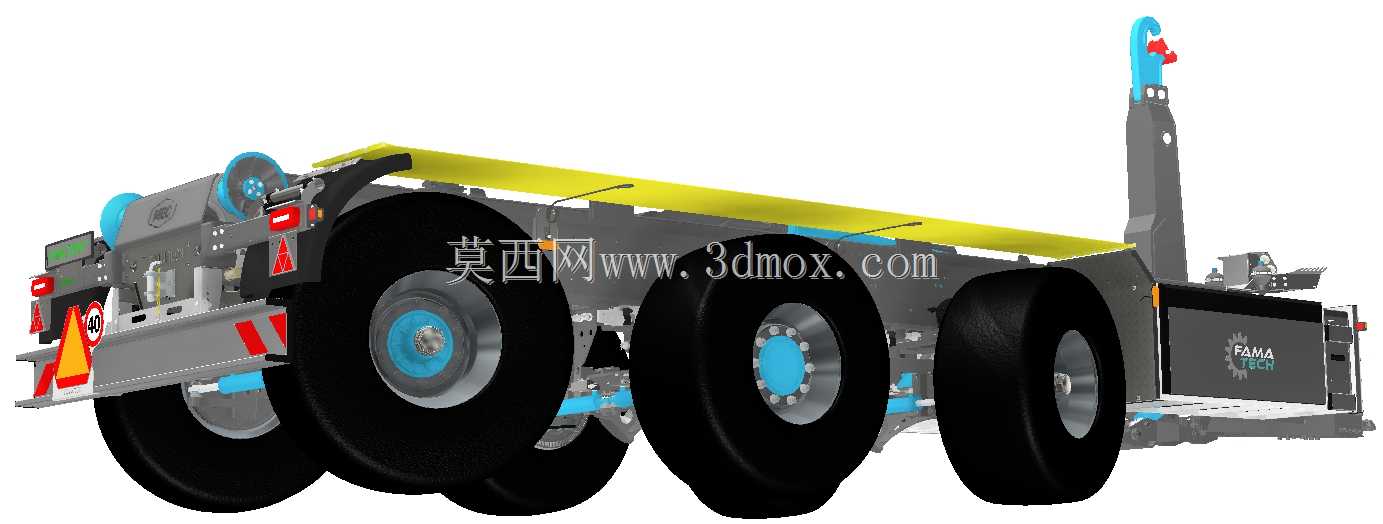

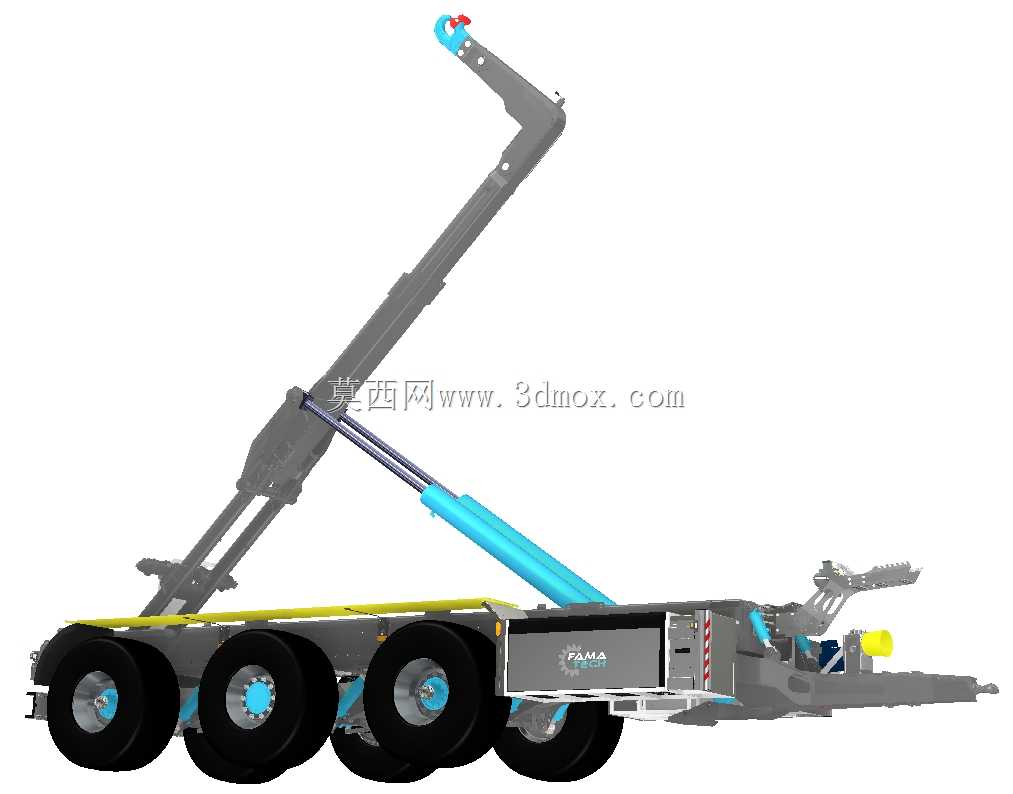

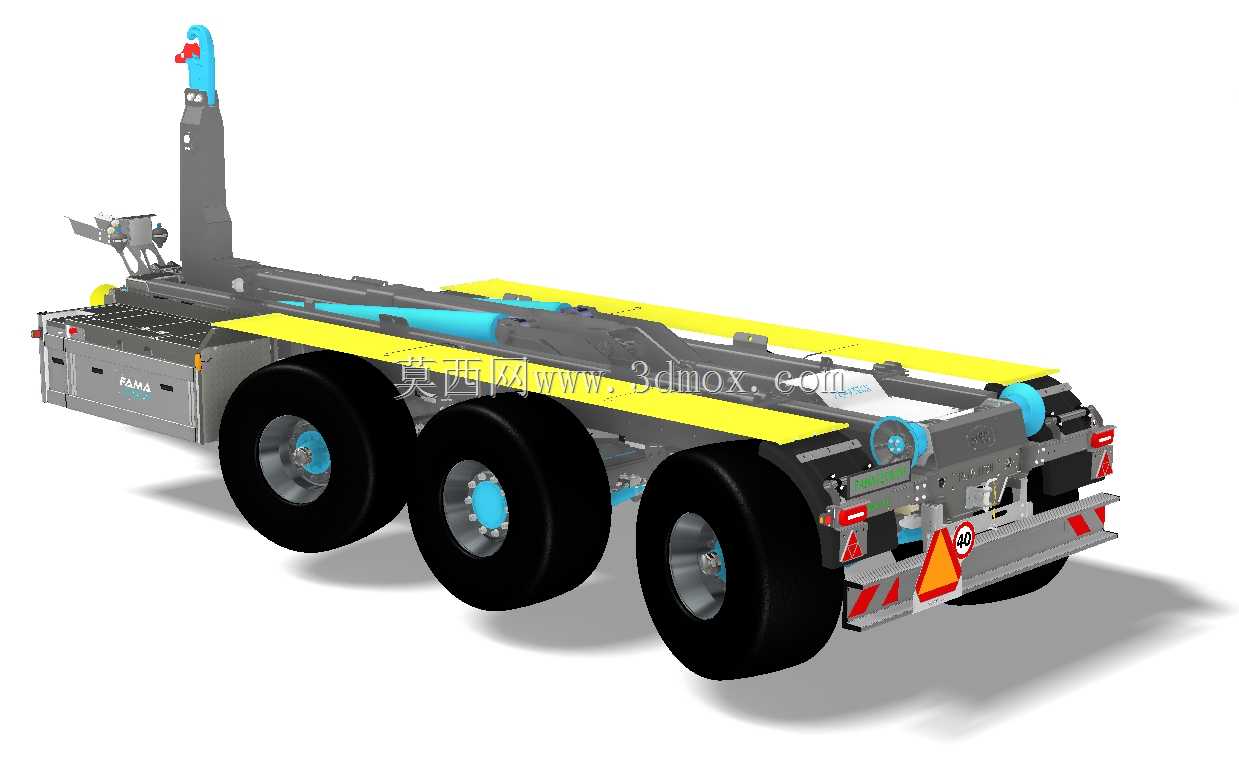

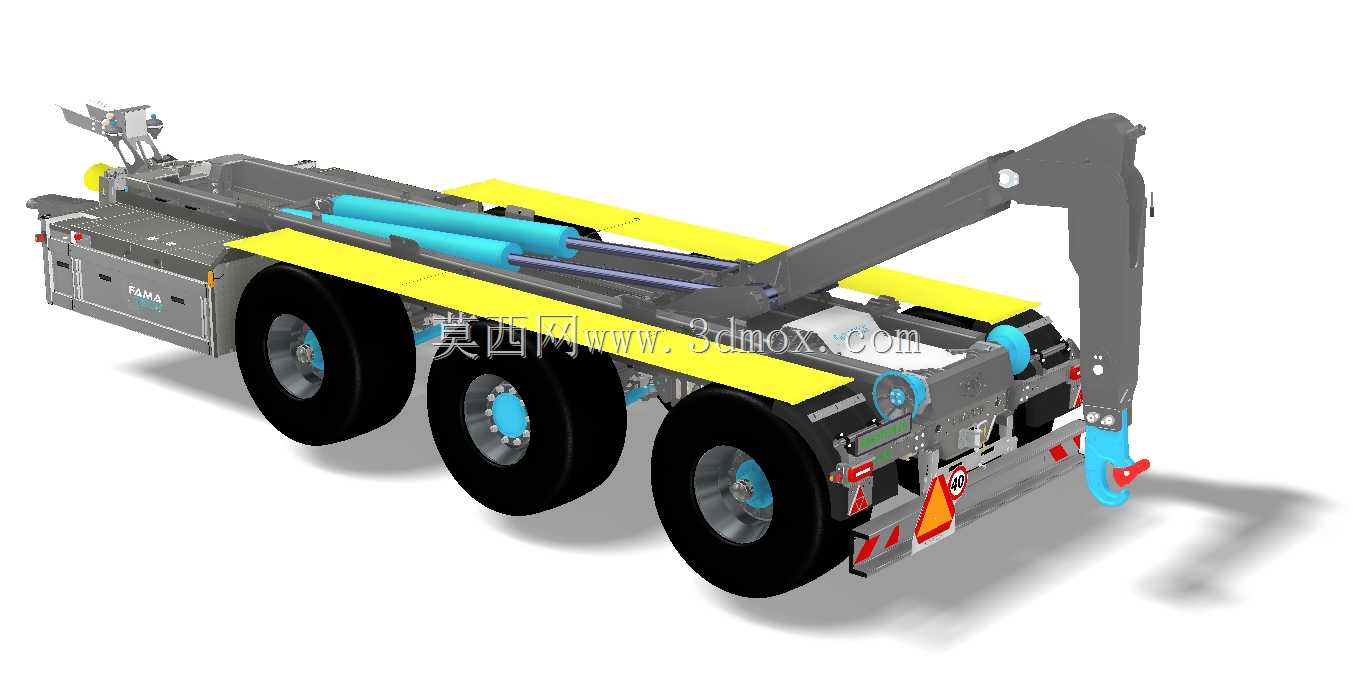

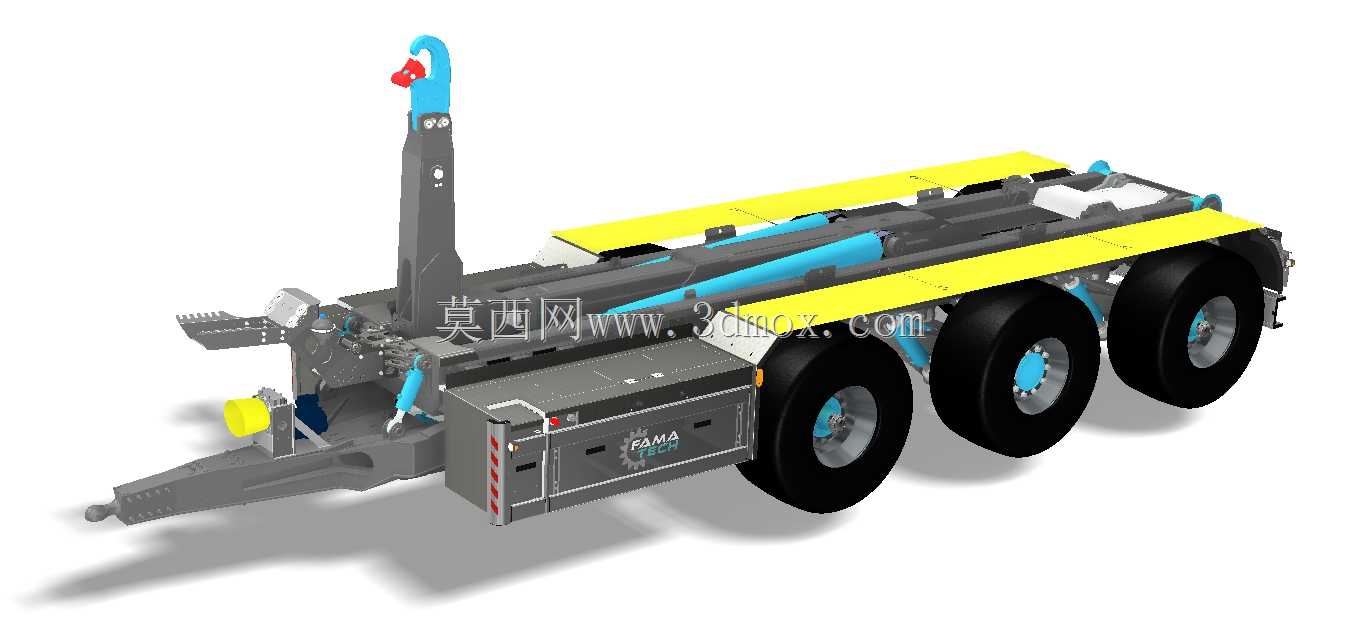

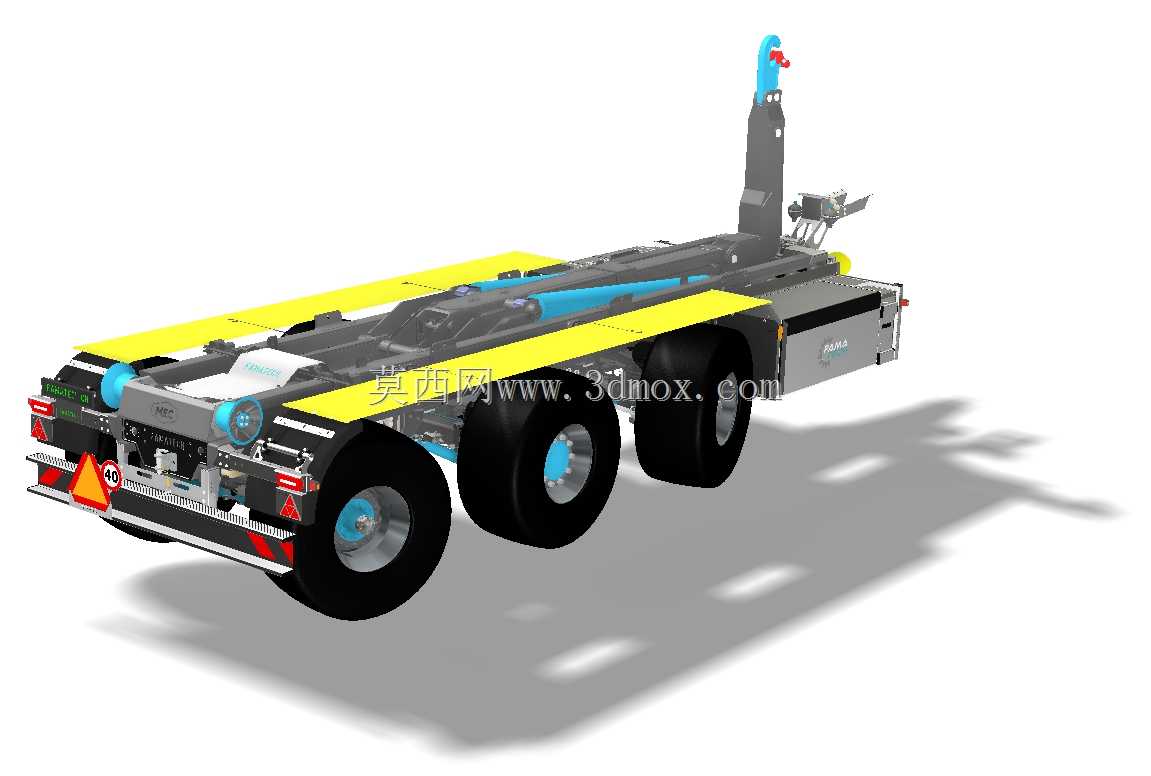

厂区短驳转运重载货箱时，传统单轴拖挂车常因轴荷分配不均出现轮胎偏磨、牵引架受力过载开裂的问题，这款三轮吊钩拖运结构针对这类工况做了针对性的结构适配。三根车轴等距排布在车架中段，轴荷均匀分摊到六个轮胎上，单轮接地压力控制在公路胎额定载荷的75%以内，即便在硬化路面满载转运，也不会出现单轮过载爆胎的隐患。前端吊钩座采用厚钢板折弯焊接成型，与牵引梁的连接位置做了三角加强筋过渡，避免牵引时应力集中在焊缝位置引发断裂。车架上表面的黄色限位条不是装饰件，每一条的高度和间距都对应标准货箱的底部卡槽，货箱落位后能直接卡入限位，不需要额外焊接锁扣就能避免运输过程中货箱侧滑。车架侧面的储物舱做了外翻式防水盖，内部预留了绑带、三角木的存放空间，舱门边缘的橡胶密封条能阻挡厂区扬尘和雨水侵入，避免存放的工具锈蚀。牵引架前端的黄色缓冲块采用高弹聚氨酯材质，对接牵引车时能吸收碰撞冲击力，不会因为硬接触撞变形牵引销。车轴的轮毂位置做了凸缘防尘结构，能阻挡厂区路面的泥沙进入轴承腔，延长保养周期。吊钩的旋转轴位置加装了铜质衬套，长期承受偏载拉力也不会出现轴孔磨损松旷的问题，衬套上预留的注油孔能在不拆解吊钩的情况下完成润滑保养。车架底部的管线全部藏在纵梁的凹槽内，用卡扣固定不会外露，避免转运过程中被地面凸起物刮破液压管线。后轮的制动气室布置在车轴上方，不会因为涉水或者积尘堵塞气路，制动响应速度能满足厂区内低速行驶的安全要求。这类结构没有冗余的装饰设计，每一处细节都对应实际使用中的痛点，哪怕是车架边缘的反光条位置，都避开了容易被货箱刮蹭的区域，长期使用也不会轻易脱落。
