重型越野拖车块状花纹充气轮胎

　　这套轮胎结构方案面向非铺装路面重载转运场景开发，常见配套在全地形拖车、重型工程平板挂车、林区转运拖斗、野外作业救援拖车上，也可适配部分大吨位越野作业车辆的行走轮组。日常作业里这类轮胎要面对碎石路面、泥泞滩涂、松散沙地、硬质矿场路面等多种复杂工况，既要承担整车满载时的垂向载荷，还要在拖行转向、路面颠簸冲击时提供足够抓地力，避免拖车出现打滑、陷车、胎面过度磨损或者轮辋脱开的故障。

　　从胎面布局来看，这款轮胎采用大尺寸块状越野花纹设计，胎面的花纹块棱角分明、排布错落，相邻花纹块之间预留了较深的排泥排石沟槽。车辆在泥泞路面行驶时，沟槽可以快速把嵌入胎面的泥浆、碎草挤压排出，不会出现泥体把花纹沟完全填满导致抓地力丧失的问题；在碎石路面作业时，宽大的花纹块边缘可以咬合碎石表面，块状结构本身的厚度也能抵御尖锐石块的切割、扎刺，降低胎面被硬物割伤报废的概率。和普通公路拖车的顺向条纹轮胎相比，这种块状花纹的接地压强分布更均匀，重载下胎面不会出现局部应力集中，哪怕在松软沙土地面拖行，也能通过更大的接地面积降低轮胎下陷深度，减少拖车的拖行阻力。

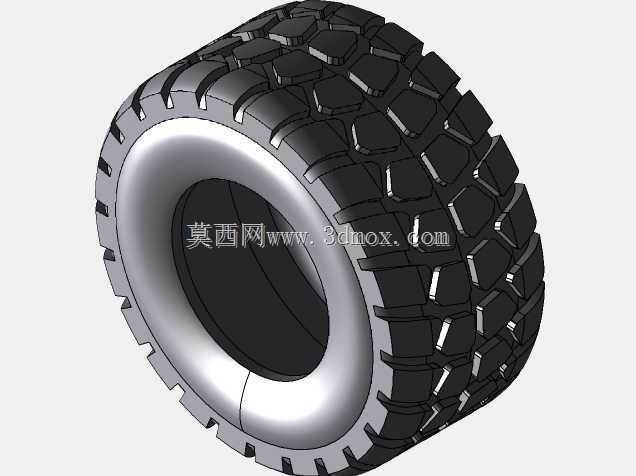

　　建模过程中首先围绕轮胎的回转基体特征搭建主体曲面：胎体整体为环形回转结构，胎侧区域做了平滑的圆弧过渡，从胎面边缘向轮辋配合位置逐步收窄，既保证胎侧在承受侧向冲击力时有足够的形变缓冲量，也避免胎侧壁厚突变带来的应力集中问题。胎圈位置对应轮辋的安装止口做了匹配轮廓，装配时轮胎可以紧密贴合在轮辋的挡圈槽内，充气后胎圈部位产生足够的抱紧力，拖行急转弯或者轮胎受到侧向拖拽时不会出现胎圈脱槽、漏气的问题。

　　花纹部分的建模没有采用简单的阵列复制逻辑，而是结合越野轮胎的受力特点做了错落排布：每一块胎面花纹块都带有轻微的拔模斜度，花纹块根部和胎体基体之间做了圆角过渡，避免长期受力后花纹块根部出现开裂。花纹块的表面预留了耐磨层对应的厚度区间，实际生产中这个区域会采用硬度更高、抗磨性能更好的胎面胶料，胎体内部则对应布置帘布层、缓冲层结构，兼顾整体韧性和胎面的耐磨能力。

　　安装边界方面，这款轮胎适配大尺寸重载轮辋，轮辋的配合直径、胎圈座宽度都和轮胎内圈轮廓完全对应，装配后轮胎的整体外径、断面宽度都要和拖车的轮罩空间、转向限位空间做校核：满载状态下轮胎受冲击产生形变时，胎侧最外点不能和拖车的车架纵梁、轮罩内侧、悬挂摆臂发生运动干涉；拖车转向到最大角度时，轮胎的前部、后部边缘也要和牵引架结构保留足够安全间隙。轮胎的额定承载能力匹配拖车的满载轴荷，充气压力可以根据作业路面调整：在硬质铺装路面转场时可以采用标准胎压，降低滚动阻力、减少胎面磨损；进入松软野外场地作业时可以适当降低胎压，增大接地面积，进一步提升通过性能。

　　结构细节上，胎侧的轮廓弧度经过反复调整，既不会因为胎侧过薄导致重载时形变量过大、轮胎行驶稳定性变差，也不会因为胎侧刚性过高失去缓冲能力，让路面的颠簸冲击直接传递到拖车车架，损伤车上运载的精密设备或者散装货物。胎面的花纹沟槽深度按照重载越野作业的磨损周期设计，在长期使用胎面出现正常磨损后，剩余的花纹深度依然可以保证基础的抓地性能，不会短时间内就出现花纹磨平、排水排泥能力完全失效的情况。整套三维结构完整还原了轮胎的外轮廓、花纹形态、胎圈配合特征，既可以用于拖车行走系统的装配干涉校核，也能作为轮胎选型、承载性能仿真的基础参考模型，帮助设计人员在方案阶段就确认轮组和整车底盘的匹配合理性，减少后期样机试制时的轮系匹配改动量。
