车载LED轮廓标识灯结构设计

　　这款车载LED轮廓标识灯，主要应用在货运挂车、重型商用车、专用作业车辆的车身侧部、端部位置，属于车辆被动安全配套的外饰照明部件，核心作用是在低能见度环境、夜间行车场景下，清晰标示车辆的外轮廓边界，提醒周边道路参与者识别车辆整体宽度、突出结构位置，避免剐蹭、碰撞事故，满足道路车辆运行的安全标识强制要求。

　　从实际使用场景来看，这类灯具常年暴露在车外，要面对雨水冲刷、路面碎石飞溅、高低温交变、行车振动等复杂工况，因此设计阶段首先考虑的是结构可靠性。灯具主体采用分体式扣合结构，壳体选用耐候性工程塑料材质，透光与发光区域做了密封嵌合设计，出线位置做了线束防弯折护套处理，避免长期行车振动导致线束根部断裂，同时预留了灌胶密封的工艺槽，装配完成后可以实现IP67级别的防护能力，满足户外车载使用的防水防尘要求。

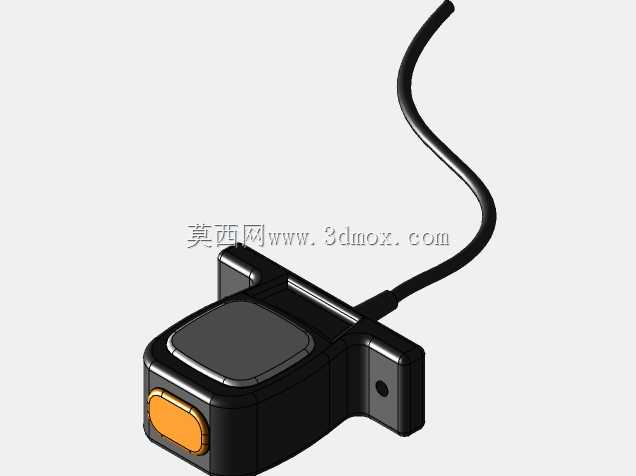

　　灯具的发光端采用侧置橙色透光窗，对应车辆侧方标识的光色要求，正面的黑色哑光区域为非发光壳体部分，表面做了细咬花处理，既可以减少日间行车时的阳光反光干扰，也能提升壳体表面的耐刮擦性能，长期使用不容易出现明显的划痕老化。灯具尾部引出的柔性线缆长度预留了足够的安装冗余，线缆外皮采用耐油耐老化的橡胶材质，可以适配车身布线时的弯折走向，不需要额外接驳延长线就能完成常规位置的接线。

　　安装结构上，灯具侧面集成了一体式的安装支耳，支耳上预留了标准圆形安装孔，孔位周边做了加厚加强筋处理，避免螺栓锁紧时出现支耳开裂的问题，安装时可以直接通过螺栓固定在车身的预留安装支架上，不需要额外设计转接件，适配市面上多数商用车的通用安装孔位间距。整体外形做了圆角过渡处理，没有尖锐的外凸棱角，既可以降低行车时的风阻，也能避免车辆清洗、人员靠近时被棱角划伤。

　　从建模逻辑来看，这款模型的结构拆分完全贴合实际生产的装配流程，壳体的扣合止口、卡扣位置、密封槽尺寸都按照量产注塑件的公差要求做了预留，发光模块的安装腔尺寸匹配常规市售LED灯板的规格，安装支耳的厚度、螺栓孔的孔径都经过强度校核，能够承受车辆行驶过程中的持续振动冲击，不会出现安装断裂的问题。灯具的整体外轮廓尺寸控制紧凑，不会过多突出车身外表面，避免在车辆通过狭窄路段时被障碍物剐蹭损坏，同时发光角度经过优化，能够满足侧方、斜后方的可视角度要求，在不同方位都能清晰识别到灯光标识。

　　在结构细节处理上，灯具的按键式端盖做了凹凸防滑纹理，方便后期维护时打开壳体更换内部发光元件，端盖与壳体之间设计了防水胶圈的安装位，反复拆装也不会影响密封性能。线缆与壳体的连接位置做了多级防拉脱结构，即使布线时受到外力拉扯，也不会将线缆从壳体内部拽出导致线路失效。整个模型的壁厚设计均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的缩痕、翘曲问题，能够直接用于后续的模具开发参考，也可以用于整车装配的干涉检查，验证灯具安装后与周边车身部件的间隙是否符合设计要求。
