连体翻盖式热成型餐盒结构设计

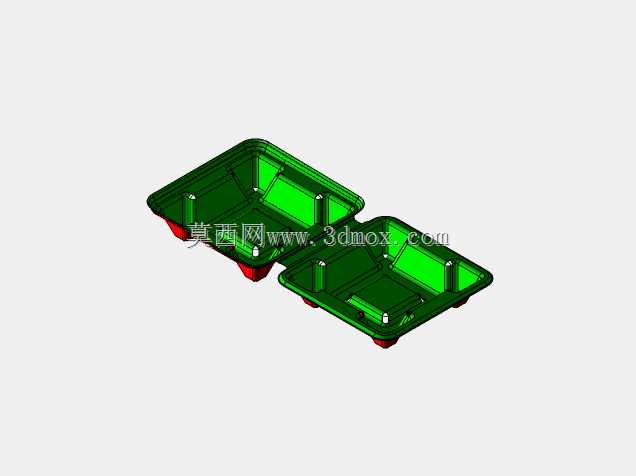

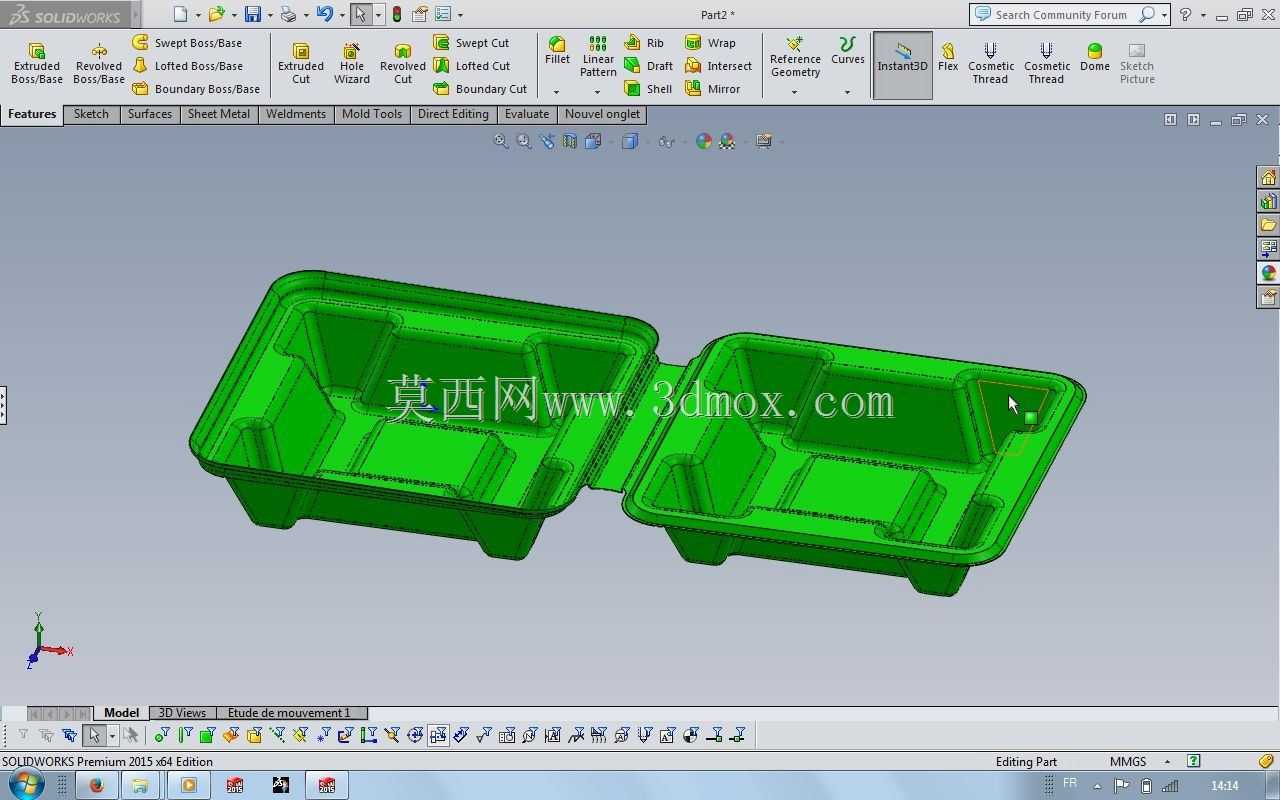

这款连体翻盖式热成型包装结构，主要面向即食生鲜、预制菜、分装熟食等快消品的封装场景，适配常规连续式热成型吸塑生产线的走料步距，可直接挂载在现有量产产线的成型模位上，无需额外调整设备的夹持边宽度与送料行程。整体采用一体连体铰链设计，盒盖与盒身通过弯折薄壁连接，省去了后续扣合工序的对位步骤，封装时仅需沿铰链翻折即可完成盖合，盒身边缘预留的压合封边宽度适配常规热封模具的压合面尺寸，封边后可实现可靠的密封防漏效果，避免运输过程中汤汁渗漏、内容物散落的问题。盒身内部设置多格分区结构，不同容腔之间的分隔筋高度与盒身侧壁高度保持一致，翻折盖合后分隔筋可与盒盖内侧的对应筋位贴合，实现不同盛放区域的独立分隔，避免不同品类的食物在运输过程中串味、混装。结构设计阶段充分考虑了热成型工艺的拔模角度，所有侧壁均设置了符合吸塑成型要求的脱模斜度，避免成型后脱模出现粘模、侧壁拉裂的问题，同时在盒身底部设置了堆叠定位凸台，空盒堆叠时上层盒体的底部凸台可嵌入下层盒体的容腔内部，大幅降低空盒存储的占用空间，也便于自动化产线上的料盒堆叠取料工序。铰链位置采用了减薄的弯折薄壁结构，经过反复弯折验证可满足多次开合不出现断裂的使用需求，同时薄壁位置的厚度控制在热成型工艺可稳定生产的范围内，不会出现成型时局部过薄穿孔的问题。盒身所有转角位置均采用圆弧过渡，避免应力集中导致的结构破损，同时圆弧过渡也更符合食品接触材料的卫生要求，减少清洁死角，也便于成型过程中片材的流动填充，避免转角位置出现成型不足、壁厚过薄的缺陷。整体结构的壁厚分布经过成型模拟优化，在保证结构刚度的前提下尽可能降低片材的使用厚度，兼顾包装的防护性能与材料成本控制，盒身底部设置的加强筋结构可提升整盒的承重能力，堆叠码放时不会出现盒体受压变形、内容物被挤压的问题，适配冷链运输、商超堆码的实际使用场景。
