灌溉工程用模块化组合式泵房结构

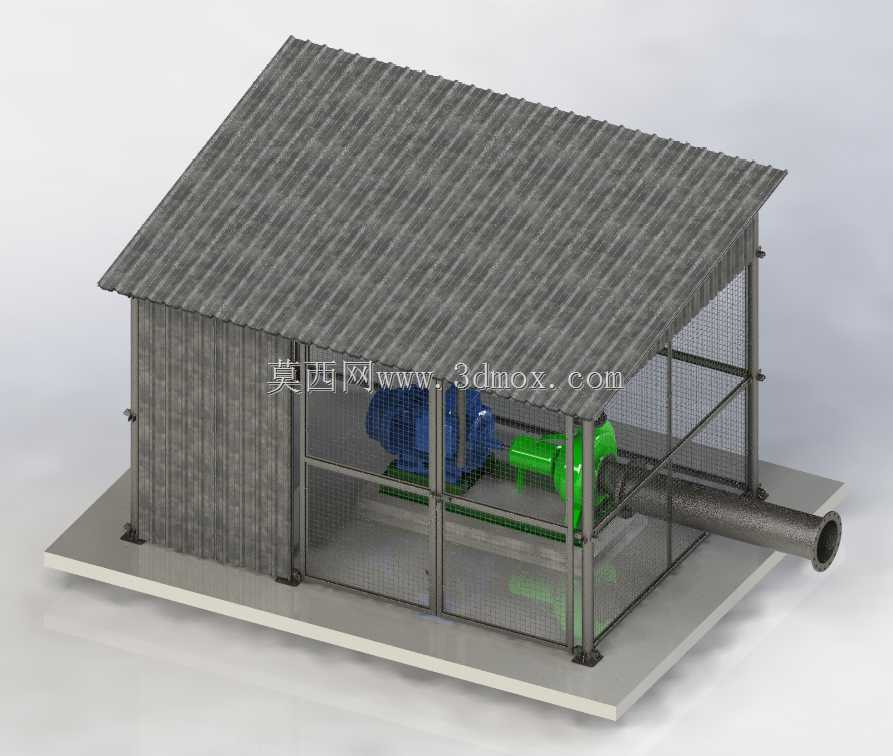

这套组合式泵房结构，主要面向农田灌区、小型水利调蓄节点、零散地块供水增压场景设计，解决传统现场砌筑泵房施工周期长、占地固定、难以快速转场复用的痛点。从结构设计逻辑来看，整体采用装配式框架搭配波纹金属围护与网格防护门的组合，框架主体采用标准型材拼接，所有连接节点均采用可拆卸紧固件，无需现场焊接作业，可根据内置泵组的数量、管路排布方向灵活调整拼装宽度与进深，适配不同功率等级的离心泵、潜水泵配套安装需求。

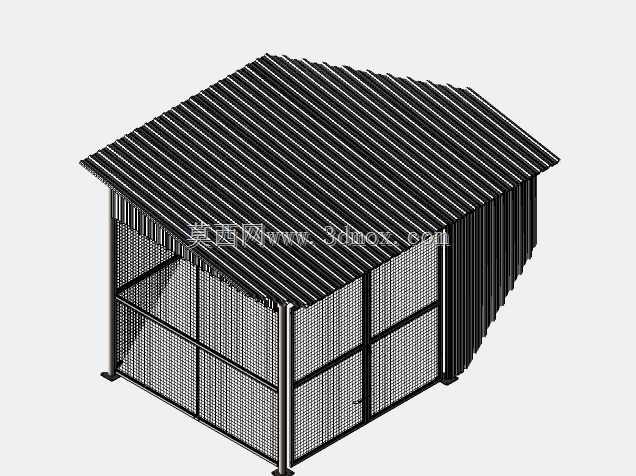

在功能特性层面，波纹金属屋面采用坡顶设计，坡度控制在合理排水区间，可快速排走降雨，避免屋面积水渗漏；侧面下半段采用密目金属网格围护，既可以保证泵房内部的通风散热，避免泵组长时间运行热量积聚，又能阻挡大型杂物、禽畜进入内部干扰设备运行，上半段与背侧采用整幅波纹金属板围挡，可阻挡强风直吹、日晒雨淋对泵组管路、电气控制元件的老化侵蚀。正面的网格防护门采用带锁结构设计，日常运维时可开门进入操作，非运维时段上锁封闭，兼顾防护性与运维便利性。

从安装边界与尺寸适配角度，设计时预留了充足的内部操作空间，泵组基础与泵房框架采用分离式设计，框架底部设置可调高度的支撑脚，可适配不平整的田间地块，无需做大面积硬化地坪，仅需在泵组安装位置做局部混凝土基础即可完成布设。整体结构的外轮廓尺寸充分考虑了乡村道路运输限制，拆分后的单个构件长度不超过常规货运车辆的厢体尺寸，转场时可全部拆解后平板运输，到达新点位后2-3名作业人员配合常规手动工具即可在短时间内完成拼装，无需大型吊装设备辅助。

在实际应用中，这类组合式泵房可根据灌溉片区的需水情况灵活布设，无需永久征地，在季节性灌溉结束后可拆解转运至其他需水片区重复利用，相比传统砖混泵房，大幅降低了小型水利设施的初期投入与后期运维成本。设计过程中也充分考虑了管路穿设的预留空间，屋面、侧围护均预留了标准化的管路穿孔位，可匹配不同走向的进水管、出水管、电缆穿管布设，无需现场切割围护构件，所有穿孔位均配套防水密封件，避免雨水从穿孔位置渗入内部。
