工程机械铰接式动臂连杆结构三维设计

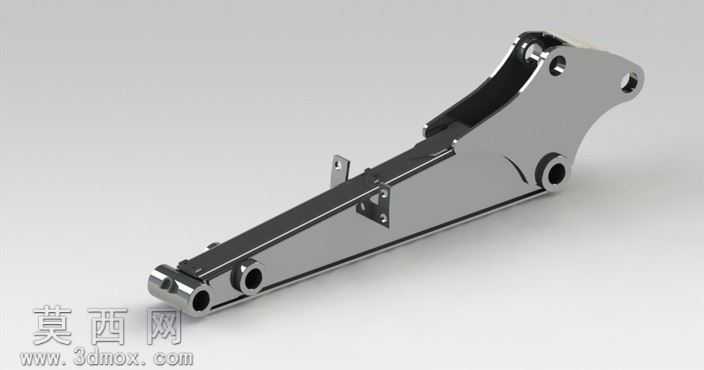

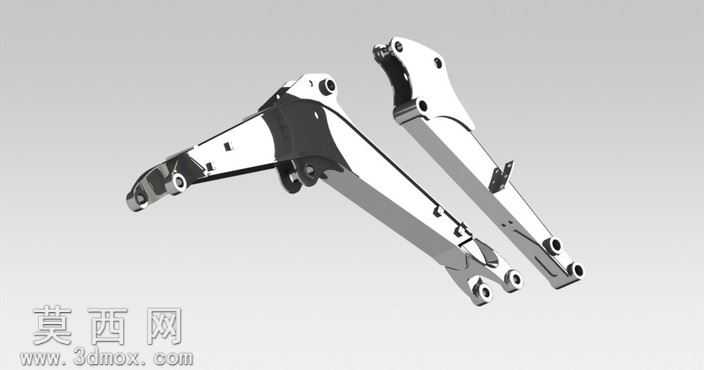

本作品为工程机械执行端的铰接式动臂连杆组件三维建模成果，建模过程严格遵循机械结构设计的尺寸规范与装配逻辑，依托三维参数化建模技术完成全结构的特征搭建。建模初期先梳理动臂与连杆的受力传导路径，确定各铰接点位的同轴度要求，以基准轴、基准面为定位基准，依次绘制各板件的截面草图，通过拉伸、切除、倒角等基础特征构建单块臂板的实体结构，针对臂身的减重孔、铰接安装孔位，采用完全约束的草图定位保证孔位的位置精度，避免装配阶段出现轴孔错位的问题。针对臂体的折弯加强结构，通过扫描、放样特征完成曲面到实体的过渡，保证臂身截面的抗弯强度符合工程受力要求，所有铰接位置的衬套安装位都预留了标准配合公差，可直接导入装配环境完成销轴、衬套等标准件的虚拟装配。材质配置阶段，根据工程机械结构件的实际应用场景，为臂体主体赋予低合金高强度钢材质，调整材质的金属粗糙度、反光度参数，模拟热轧钢板的真实表面质感，铰接孔位的衬套部分赋予铜合金材质，通过材质差异清晰区分不同功能的结构部件。渲染阶段采用柔和的工业产品布光方案，以主光源勾勒臂体的轮廓线条，辅助光源补充铰接缝隙、孔位内部的暗部细节，避免结构阴影过重遮挡关键设计特征，同时添加轻微的环境反射效果，让金属材质的质感表现更贴近真实工业部件的视觉效果。结构设计上采用双组平行连杆配合主动臂的铰接布局，各臂段之间通过销轴铰接形成可转动的运动副，可实现大角度的举升、收折动作，臂身的板件拼接处设计有贴合的焊接坡口结构，还原实际生产中的焊接工艺特征，所有连接孔位都设计有凸台加强结构，避免孔位受力集中出现结构开裂的问题，整体模型的装配约束完全符合实际机构的运动逻辑，可直接导入运动仿真模块完成动作轨迹验证、受力干涉检查，为后续的工程出图、结构优化提供完整的三维数据支撑。
