带配套钥匙的抽屉式柜门锁具结构设计

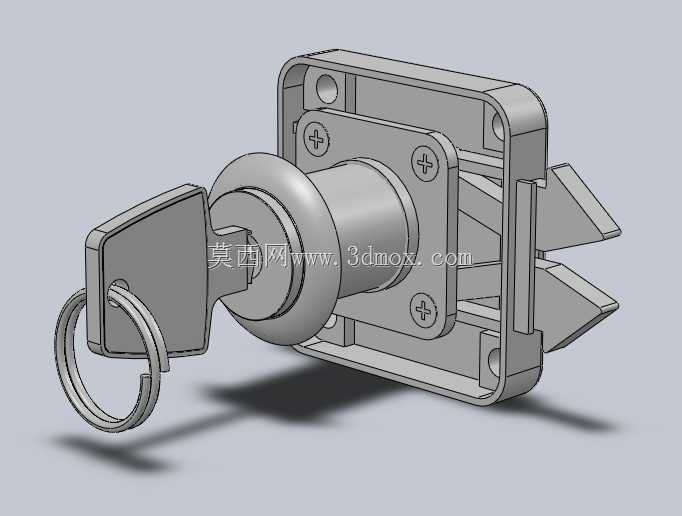

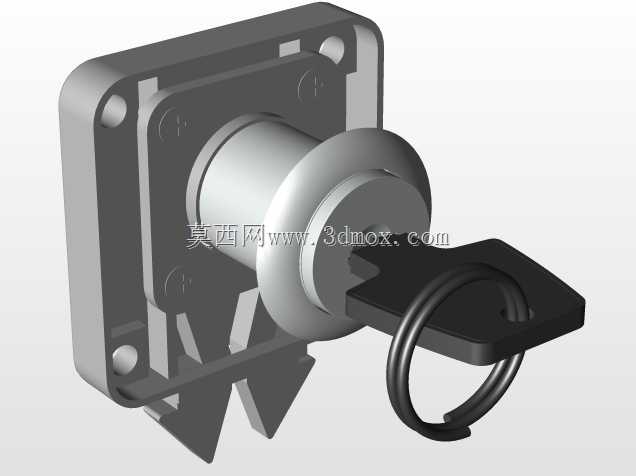

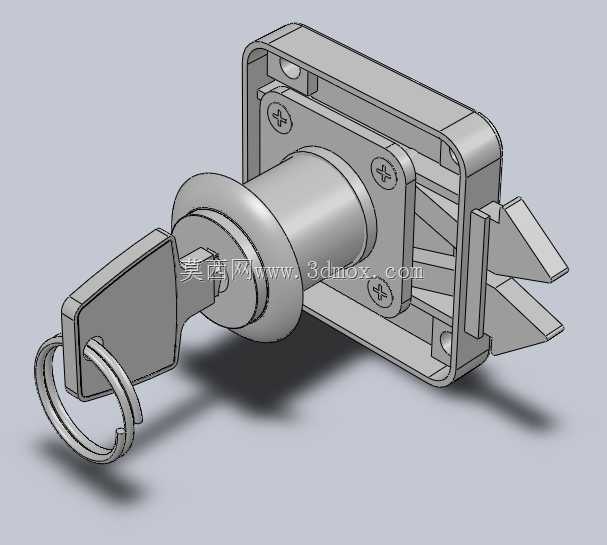

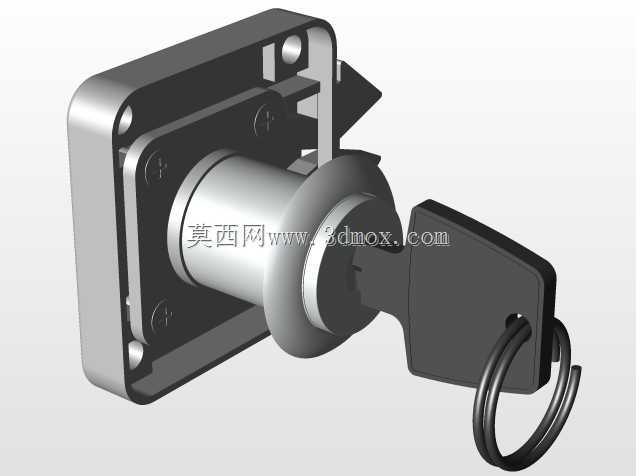

这款锁具主要面向办公家具、钢制文件柜、小型储物柜体的闭锁需求设计，日常使用中可实现抽屉、柜门的手动启闭锁止，避免非授权人员开启内部储物空间，在办公场景、工业储物场景、民用家具场景都有广泛的适配空间。从结构设计逻辑来看，锁体采用方形安装基座作为承载主体，基座预留四个对称分布的螺丝安装孔，安装时可直接贴合柜体门板内侧的预设平面，通过紧固件完成锁体固定，安装基准面平整，不需要额外加工复杂的适配槽位，对门板的加工精度要求较低，适配常规1-2mm厚度的钢制门板或者15-20mm厚度的木质门板安装场景。锁芯部分贯穿门板预留的安装圆孔，前端的圆形锁头装饰盖贴合门板外侧表面，既可以遮盖安装缝隙，也能避免锁芯边缘剐蹭使用者，同时提升外观的整洁度。锁舌采用双向斜舌结构，锁闭状态下两个斜舌同步伸出卡入柜体的锁扣卡槽内，当插入钥匙转动锁芯时，内部的传动结构带动斜舌同步回缩，解除锁止状态，这种双斜舌的设计相比单舌结构锁止更稳固，能够承受更大的侧向拉扯力，避免外力撬压导致锁舌变形失效。配套的钥匙采用常规扁平齿形结构，搭配金属钥匙环，方便使用者串接携带，钥匙插入锁芯后转动行程约90度即可完成启闭操作，操作手感清晰，转动到位后有明确的卡位反馈，不需要额外判断锁止状态。设计过程中充分考虑了安装边界的适配性，锁体整体突出门板内侧的高度控制在较小范围内，不会占用柜体内部过多储物空间，锁舌的伸缩行程经过匹配优化，伸出长度足够保证锁止可靠性，回缩后完全收纳于锁体内部，不会在开门过程中剐蹭柜体边框。锁体的所有活动部件都做了间隙适配，日常使用中不会出现卡滞问题，金属材质的结构件保证了长期使用的耐磨性，反复启闭也不会出现结构松动、传动失效的问题，完全满足常规家具、柜体的高频使用需求。
