框架式5000升卧式储运储油罐结构

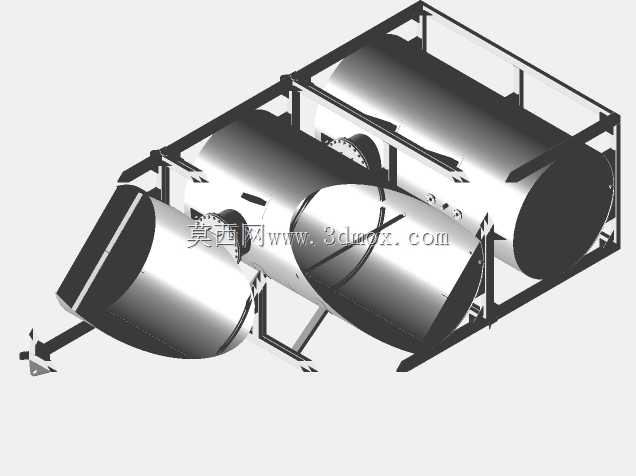

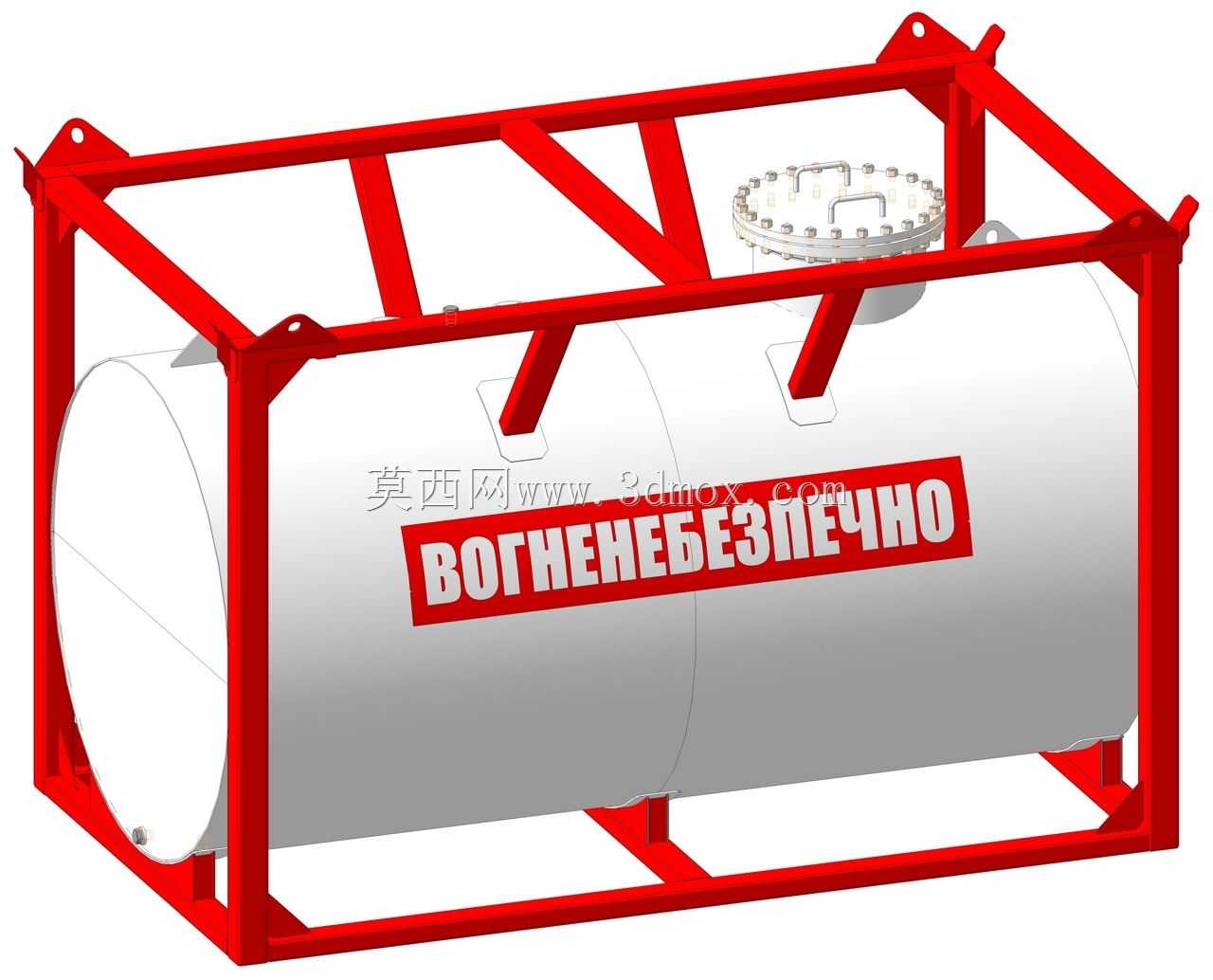

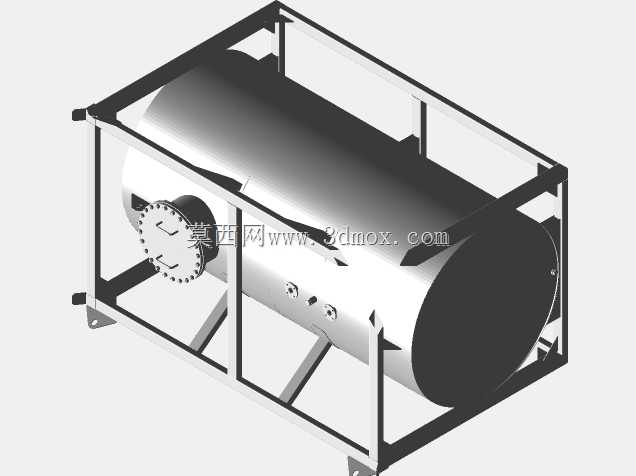

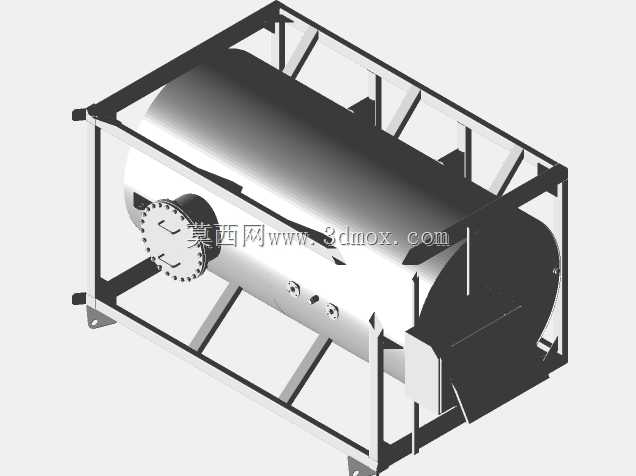

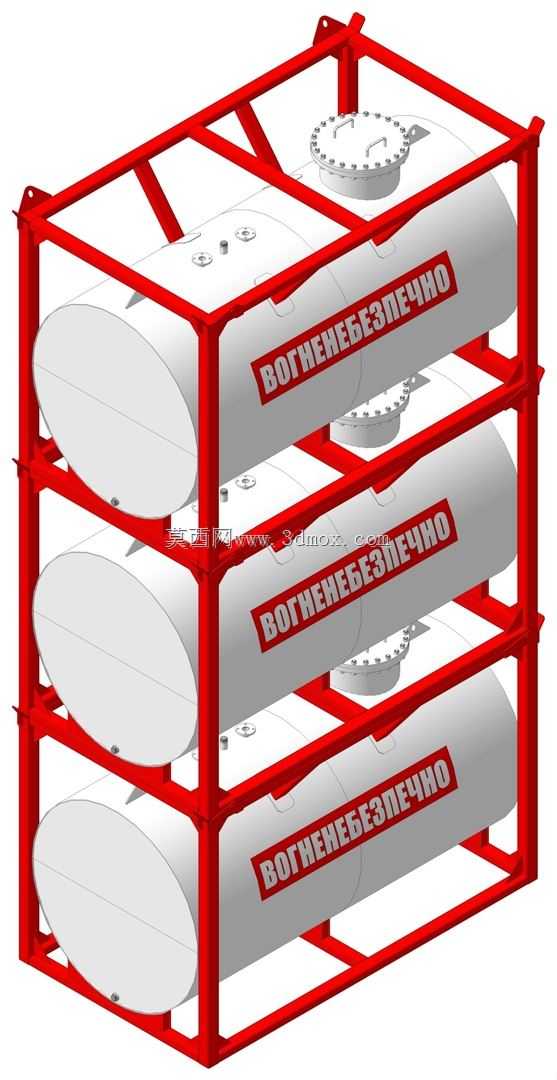

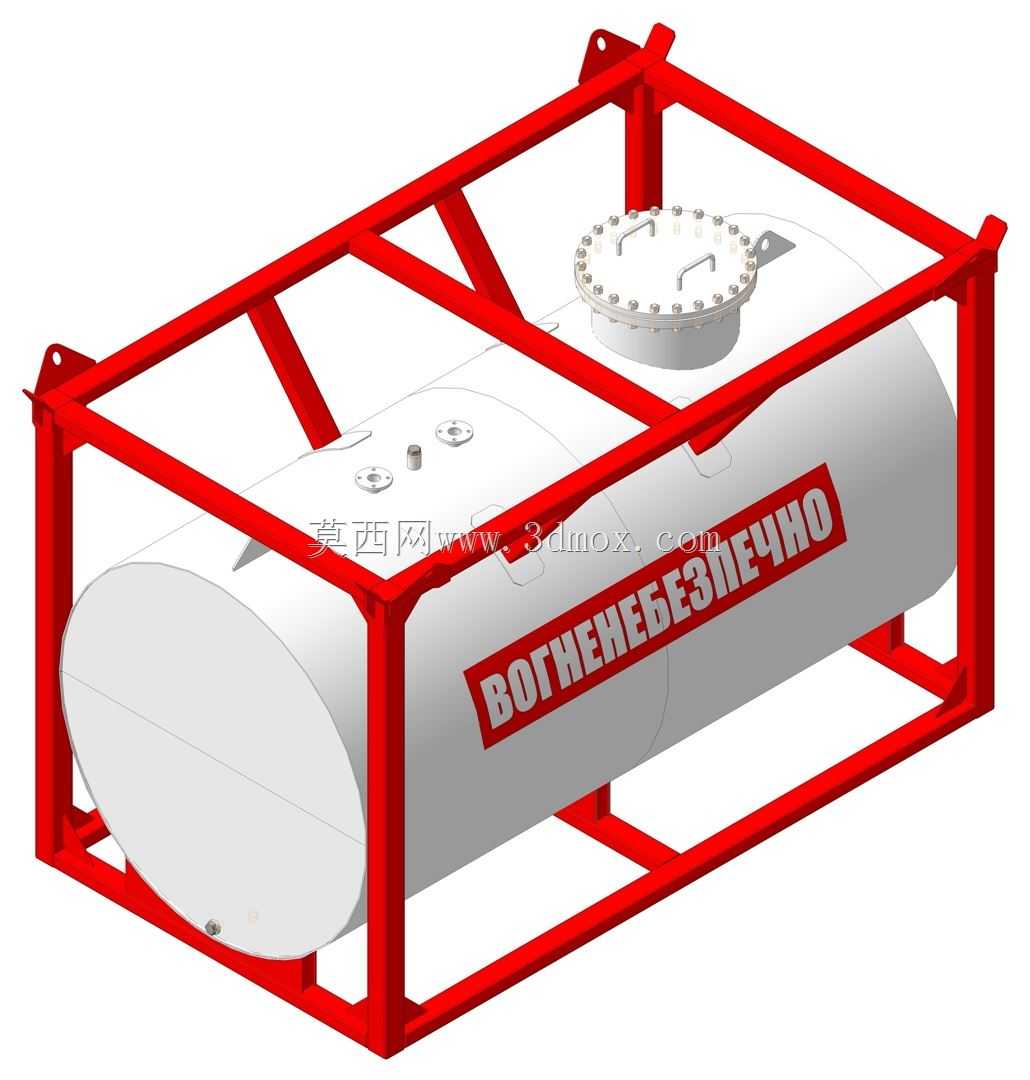

这款带框架防护的卧式储罐，核心定位是满足中小批量液态物料的短途转运与临时定点存储需求，常见于野外施工点位油料补给、小型化工车间中间物料周转、厂区零散危化品液态介质暂存这类场景，适配叉车吊装、货运车辆装载的转运要求，不需要额外做复杂的固定工装就能直接完成装卸作业。从结构设计逻辑来看，外围的红色框架采用矩形钢管拼接成型，框架四个角预留了吊装吊点与堆叠定位结构，既可以在转运过程中承受罐体的整体载荷，避免罐体直接受碰撞挤压出现变形，也能满足多层堆叠存储的空间利用需求，框架底部的横梁间距完全匹配标准叉车的叉齿作业间距，不需要额外配置托盘就能完成叉装转运。罐体本身采用卧式椭圆封头结构，相较于立式储罐，卧式结构的重心更低，在车辆转运过程中抗侧倾能力更强，5000升的容积设定刚好匹配多数短途货运车辆的额定载重上限，不会出现超载问题，同时也能满足单点位3-5天的常规油料或液态物料消耗补给需求。罐体顶部设置了带密封结构的人孔与多个工艺接口，人孔带快开压紧扣件，方便后期进入罐体内部做清洁、检修作业，工艺接口可根据实际使用需求加装液位计、呼吸阀、加注管路接口，不需要额外在罐体上开孔焊接，降低现场改造的施工难度。罐体侧面的标识区域预留了介质标识粘贴位，可根据存储的介质类型粘贴对应的危化品警示标识，满足厂区及道路运输的标识规范要求。从安装边界来看，框架的整体外轮廓尺寸做了统一规整，宽度适配标准货运车辆的车厢内宽，长度方向预留了足够的吊装操作间隙，罐体底部与框架横梁之间设置了缓冲垫，可抵消转运过程中的路面颠簸振动，避免罐体与框架硬连接位置出现焊缝开裂的问题。罐体两端的封头位置预留了排污口安装位，安装时距离框架底部预留了足够的操作空间，可直接对接排污阀门，不需要额外抬高罐体做管路适配。在设计过程中，框架的受力点做了斜撑加强处理，对应罐体的支撑位置做了贴合罐体弧度的支撑座，让罐体的载荷均匀分散到框架的各个横梁上，避免局部应力集中导致框架变形，同时框架的所有外露边角都做了倒角处理，避免吊装、转运过程中剐蹭作业人员或周边设备。
