畜牧养殖饲料压块成型用立式煤块压制设备

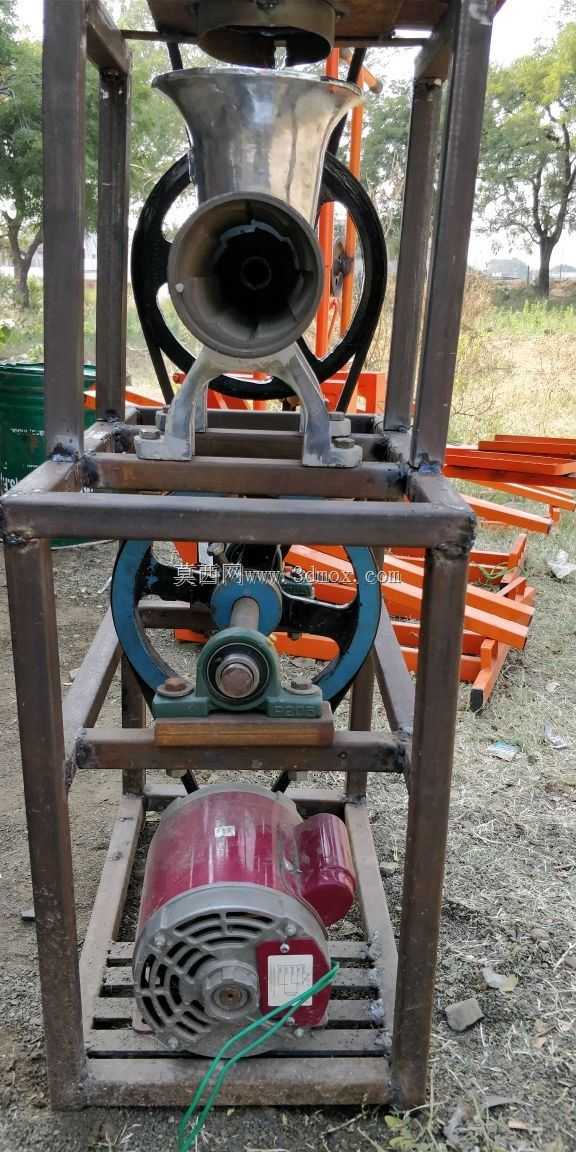

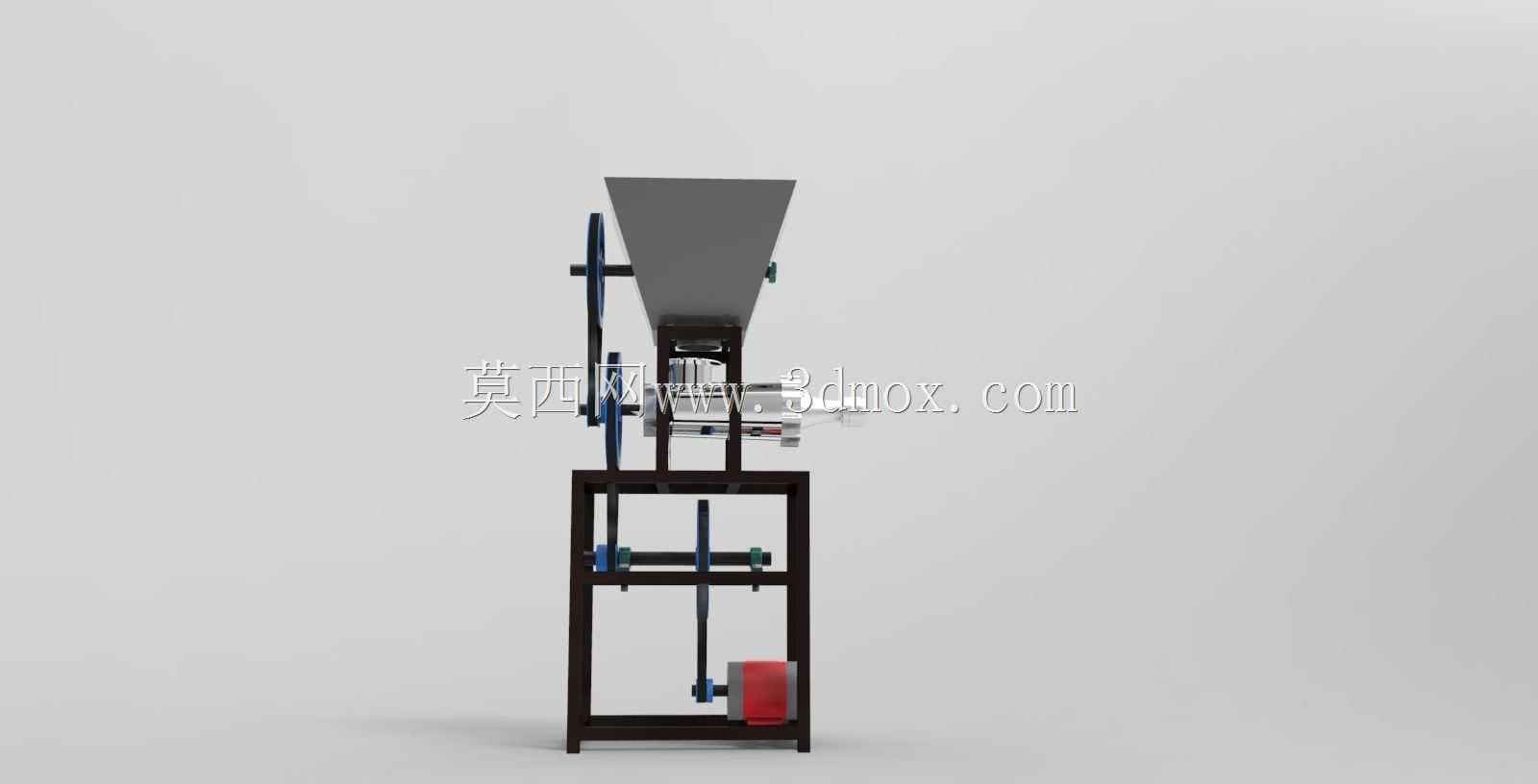

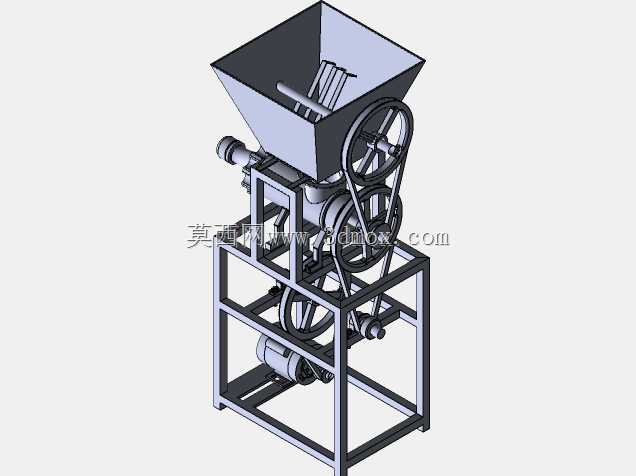

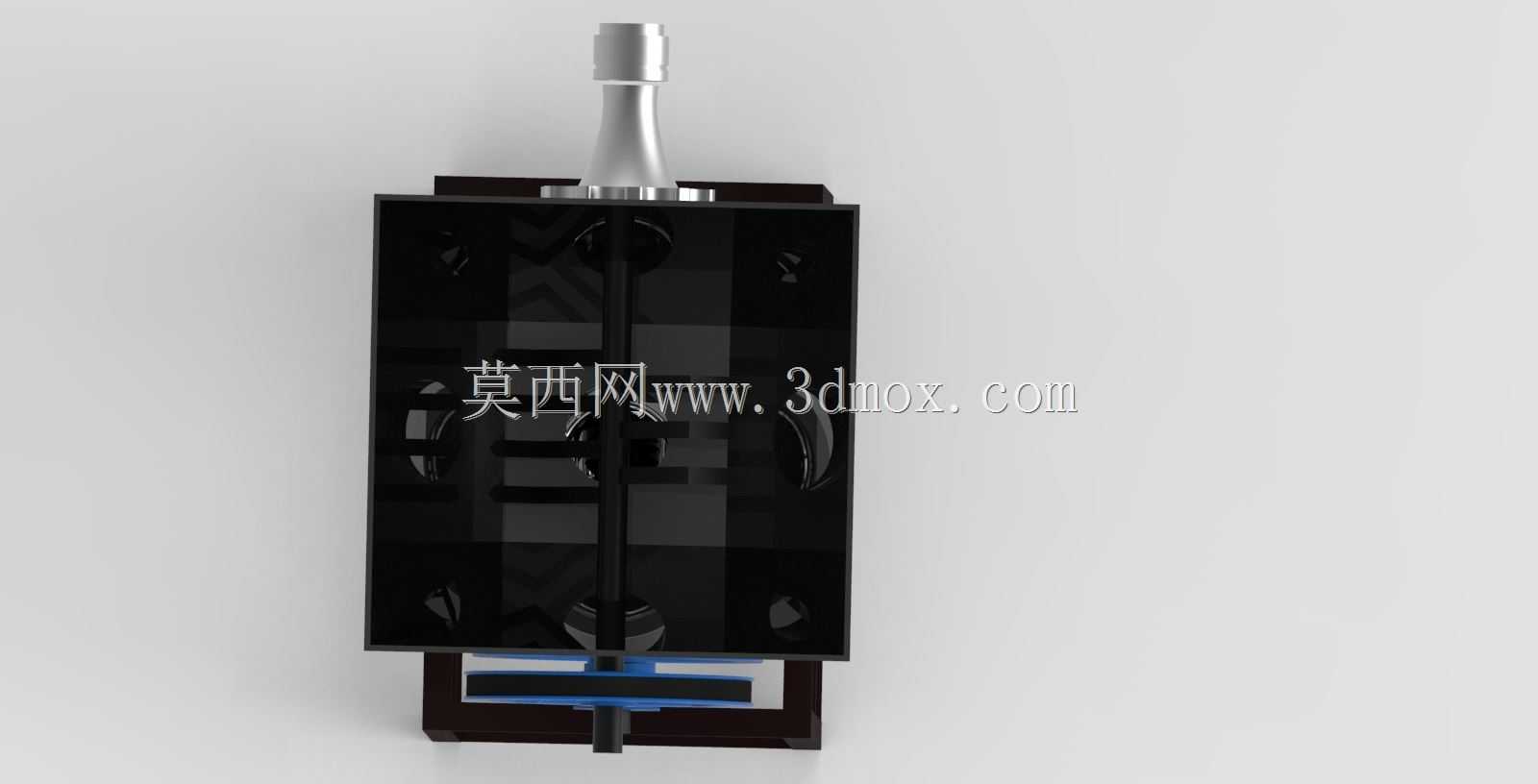

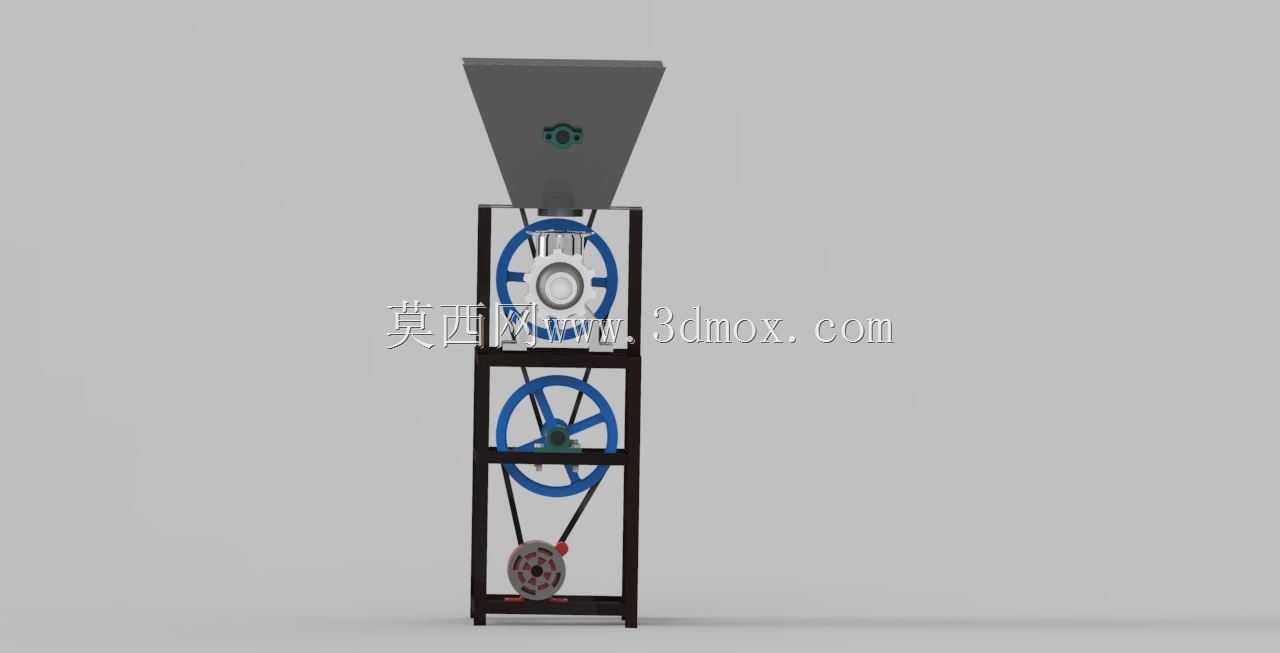

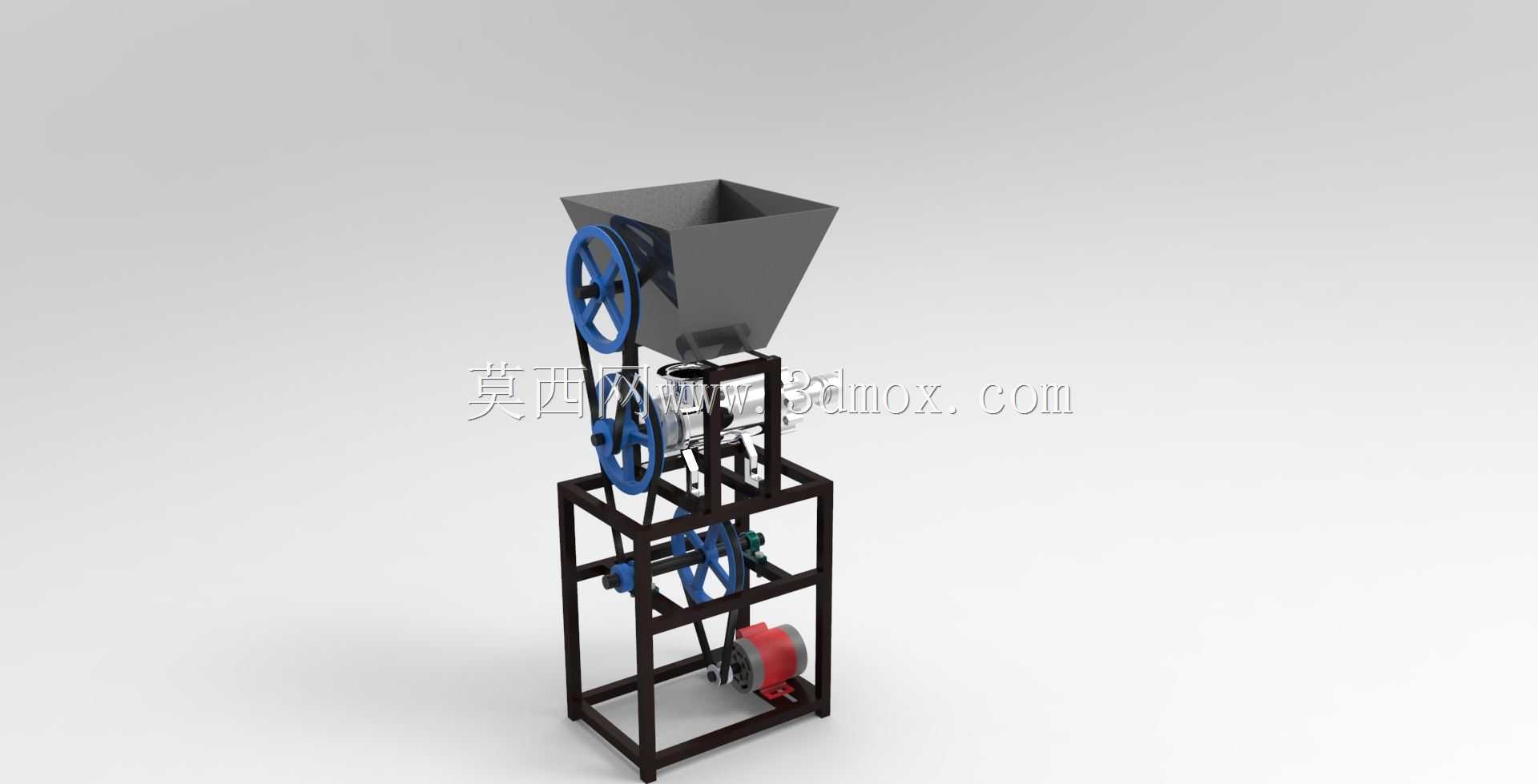

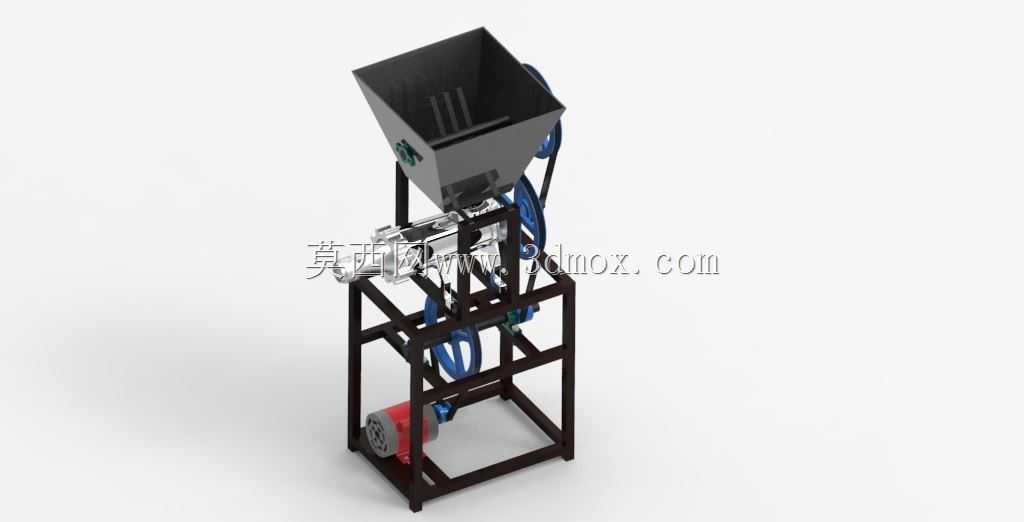

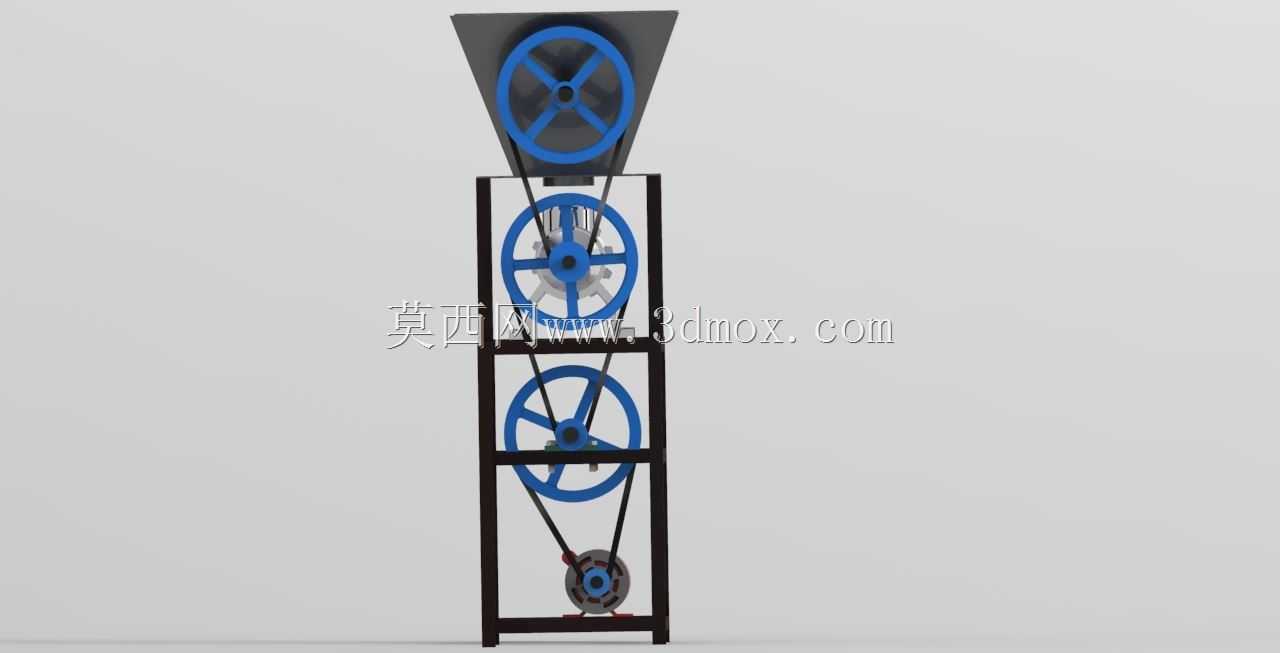

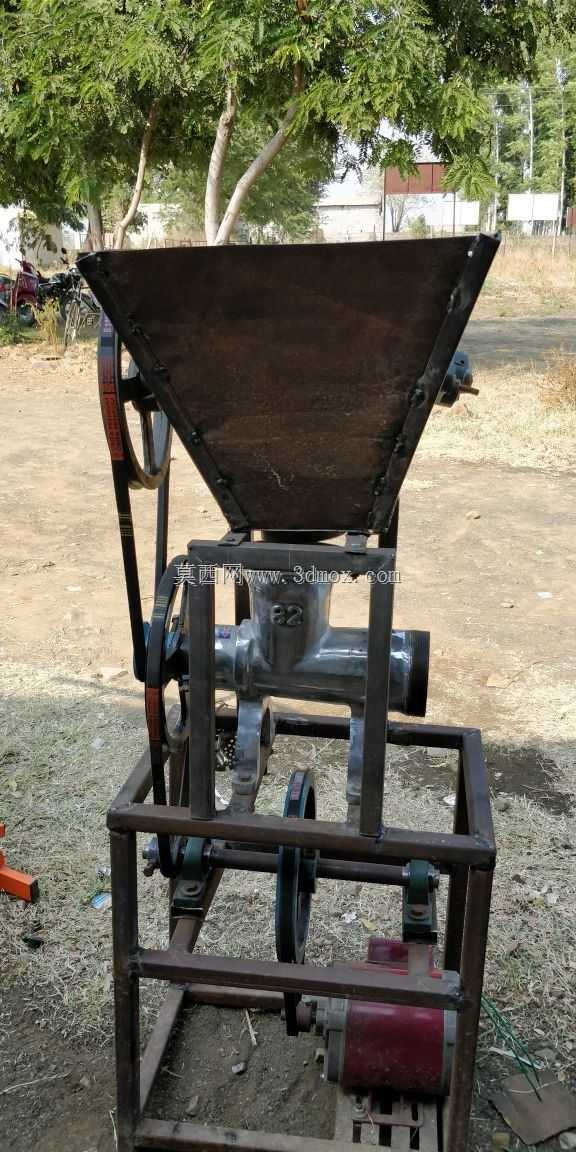

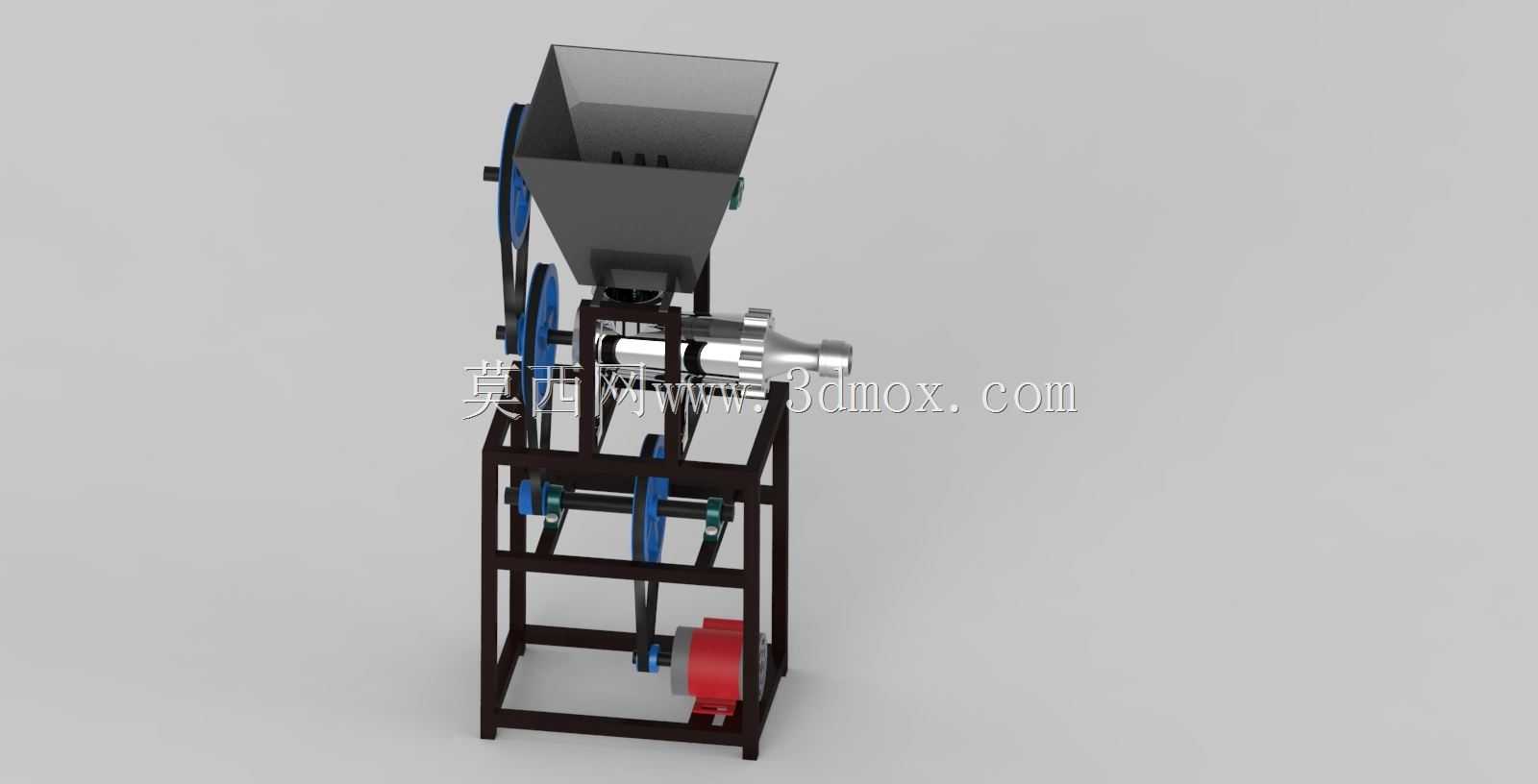

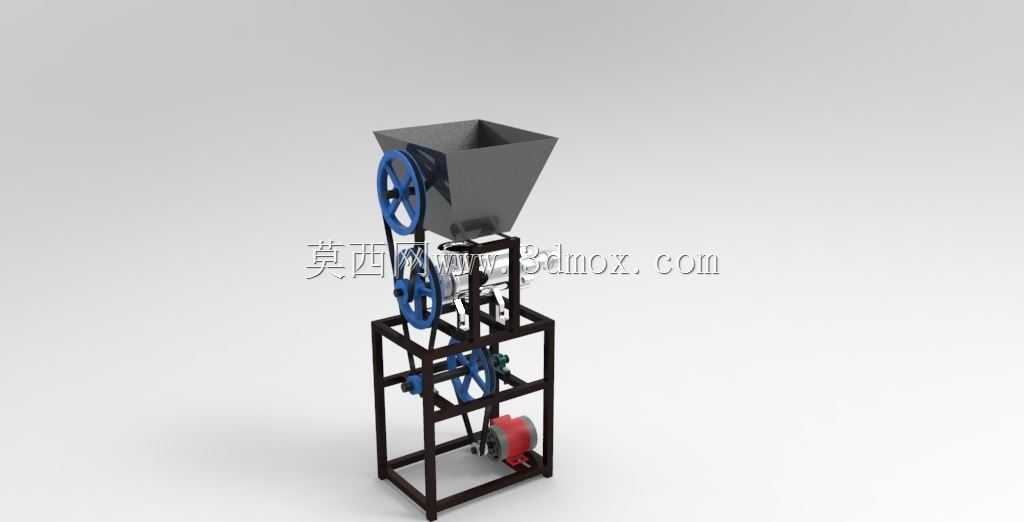

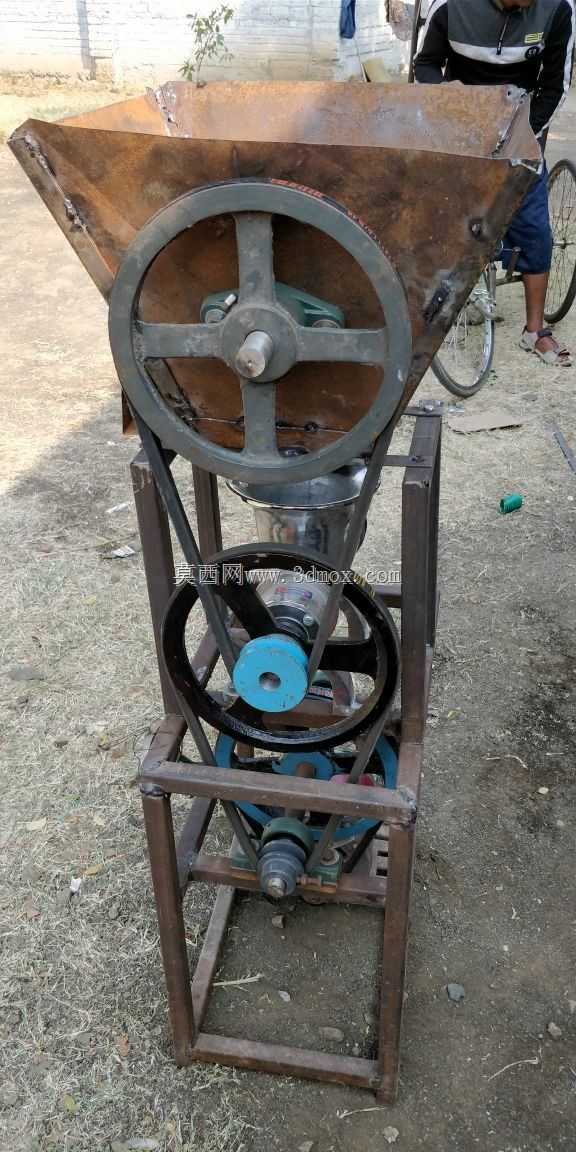

该设备主要面向中小型畜牧养殖场地的燃料制备场景，用于将散碎煤粉、煤泥压制成规整块状燃料，适配养殖圈舍冬季取暖、饲料蒸煮加热等场景的燃料需求，解决散煤堆放占地、燃烧效率低、添料频次高的实际问题。设备整体采用立式框架布局，主体承载结构为矩形方管焊接机架，垂直方向依次排布进料斗、三级带轮传动组、压力螺杆输出组件，底部设置驱动电机安装位，整体安装占地面积控制在0.8平方米以内，机架底部预留四个地脚螺栓固定孔，可直接固定在水泥硬化地面上，无需额外做混凝土基础，适配养殖场地边角区域的安装需求，进料斗顶部距地面高度约1.8米，可匹配人工上料或小型皮带机送料的作业高度，无需额外搭建上料平台。传动系统采用三级V带减速结构，从底部驱动电机输出动力，依次通过三组直径递增的带轮完成减速增扭，最终将动力传递至竖直布置的压力螺杆，带轮外侧预留安全防护罩安装位，实际投产时可加装薄钢板防护罩避免传动部件外露引发安全隐患，带轮中心距在建模时已做张紧余量预留，后期维护时可通过调整电机安装板的长孔位置补偿皮带磨损带来的张紧力下降。核心工作部件为变螺距压力螺杆，螺杆进料段螺距较大，可快速承接进料斗落下的散状煤粉，向成型段输送过程中螺距逐步缩小，对物料产生持续的挤压作用力，将松散煤粉压实后从成型端挤出为规整块状，螺杆与机筒的配合间隙控制在1.5mm以内，避免挤压过程中物料反喷漏料，机筒外壁预留加热元件安装槽，在处理湿度较高的煤泥物料时可加装加热圈降低物料含水率，提升成型块的结构强度。设备的进料斗采用上宽下窄的倒梯形结构，斗壁倾斜角度设置为62度，大于煤粉的自然休止角，可避免物料在斗内搭桥堵料，斗体与机架采用螺栓连接，后期清理内部残留物料时可快速拆卸。从建模逻辑来看，所有传动部件的装配同轴度公差均按IT7级设置，带轮安装轴的轴肩定位尺寸做了统一规划，可降低后期加工时的刀具更换频次，机架焊接处均做了应力释放的工艺倒角，避免长期受交变载荷出现焊缝开裂问题，整机无复杂异形曲面结构，所有钣金件、机加工件均可采用常规加工设备完成制作，适配小型机械加工厂的生产加工能力，设备运行时的噪音控制在75分贝以内，不会对养殖场地的畜禽造成应激反应。
