旋耕机齿轴组件三维结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:235683
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计
  • 旋耕机齿轴组件三维结构设计

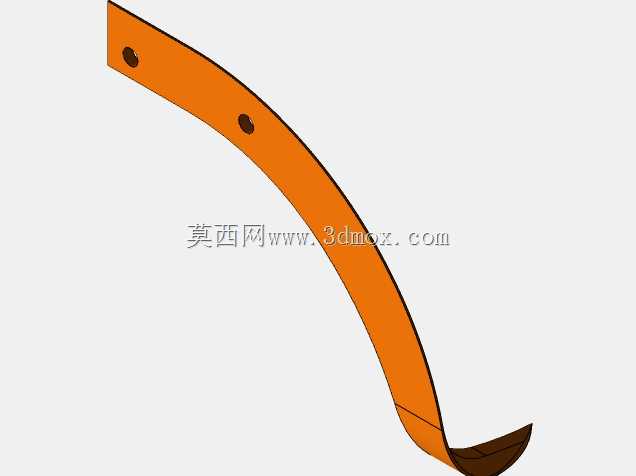

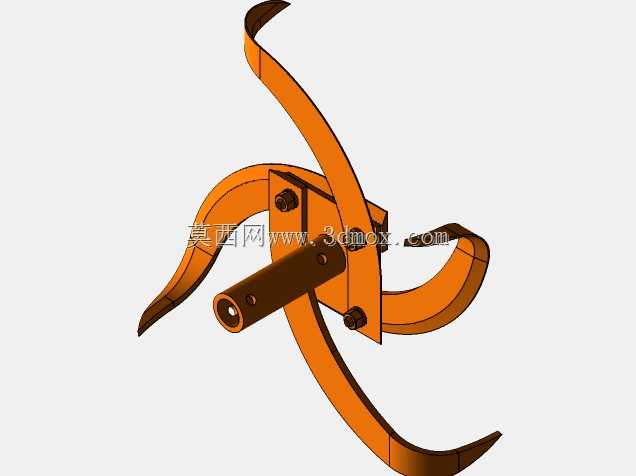

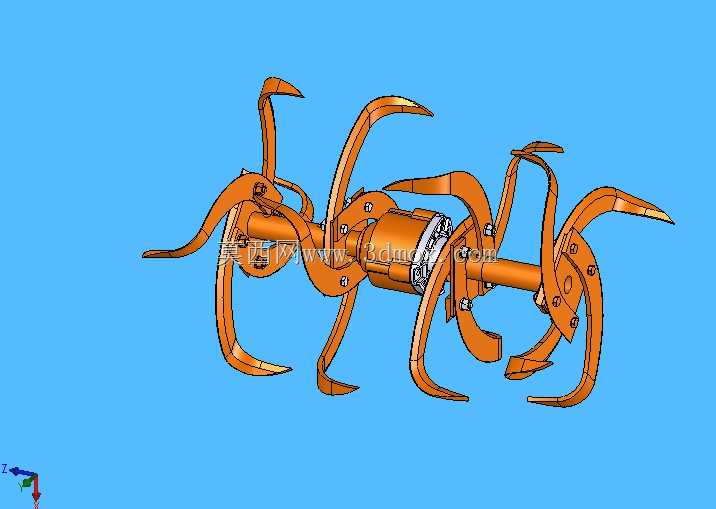

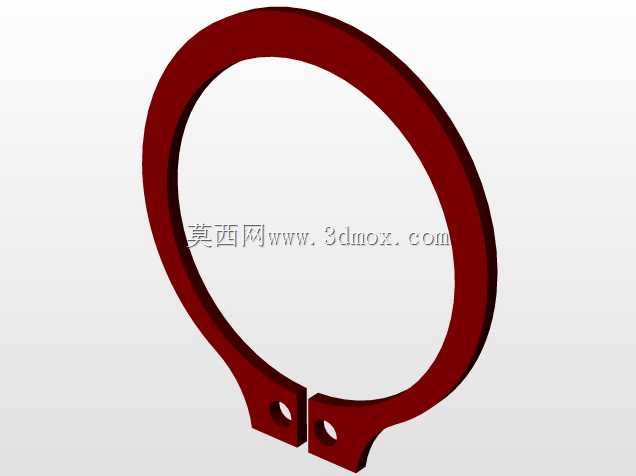

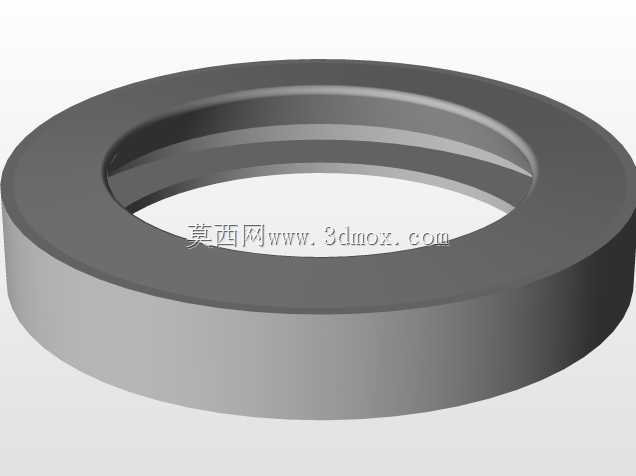

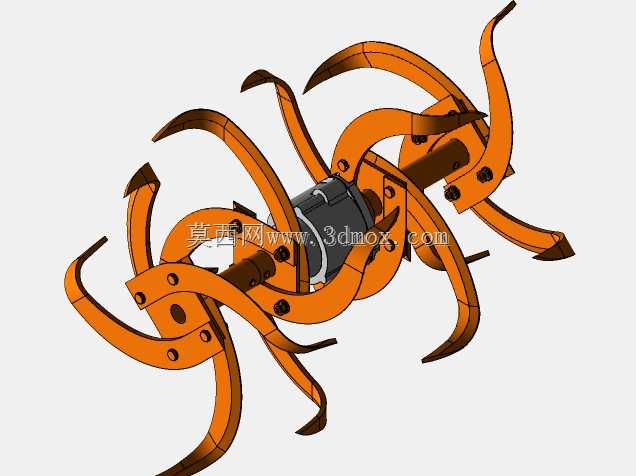

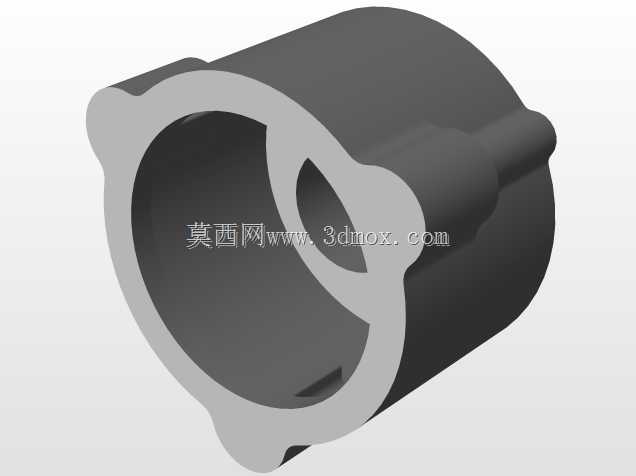

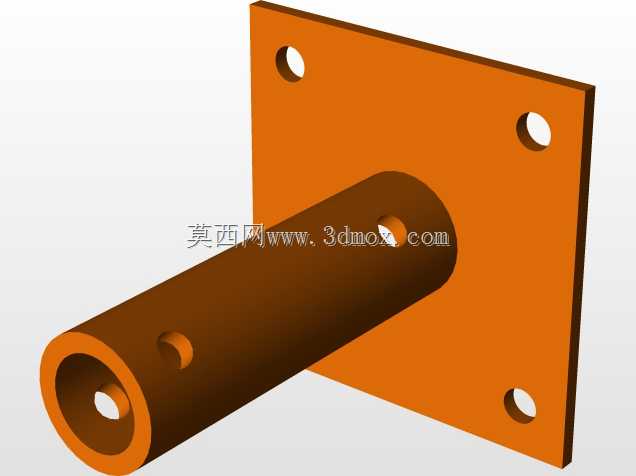

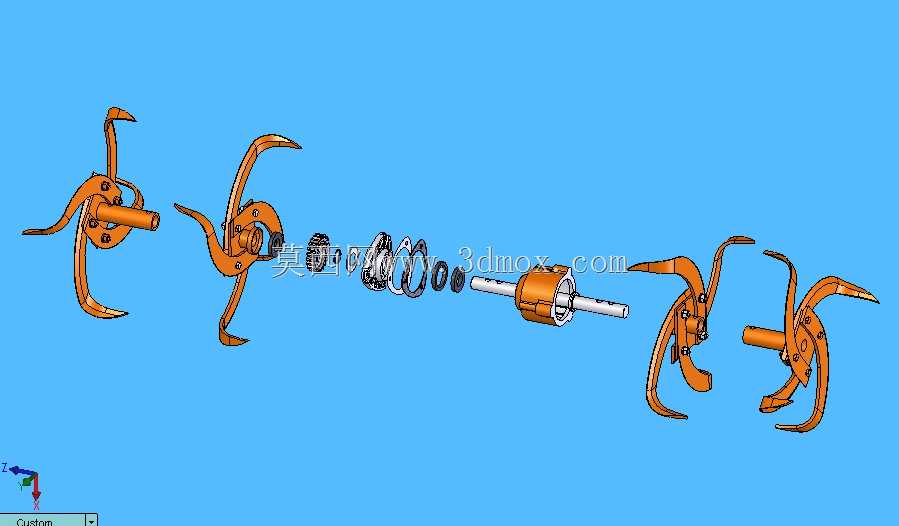

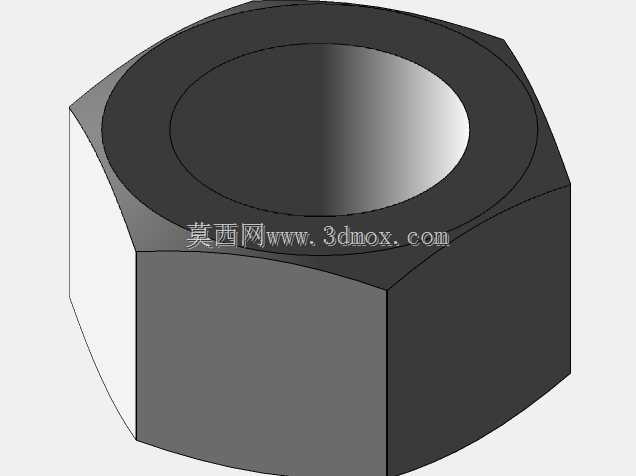

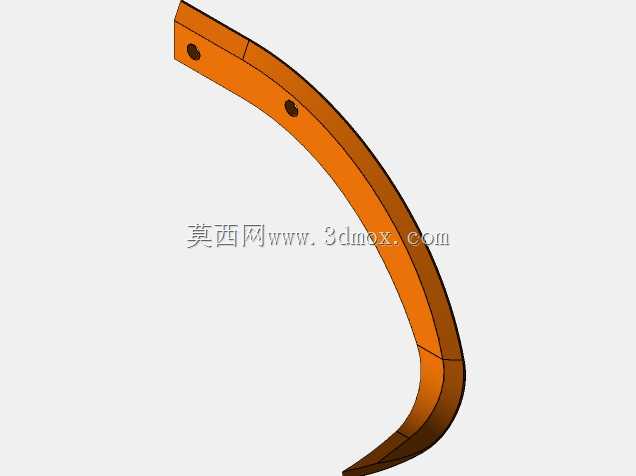

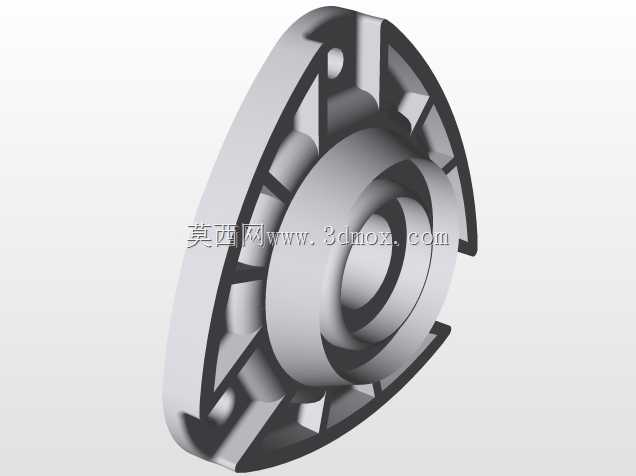

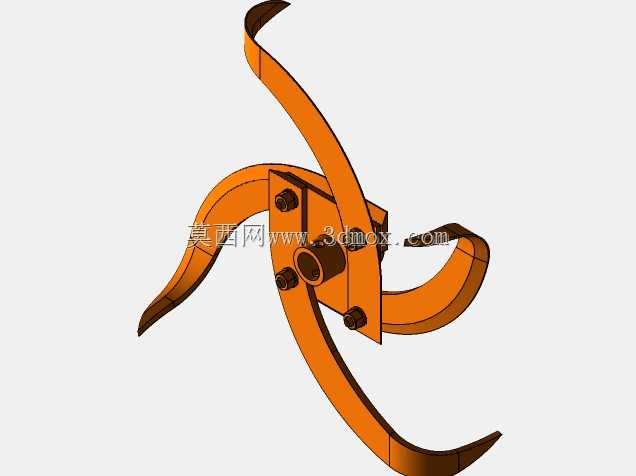

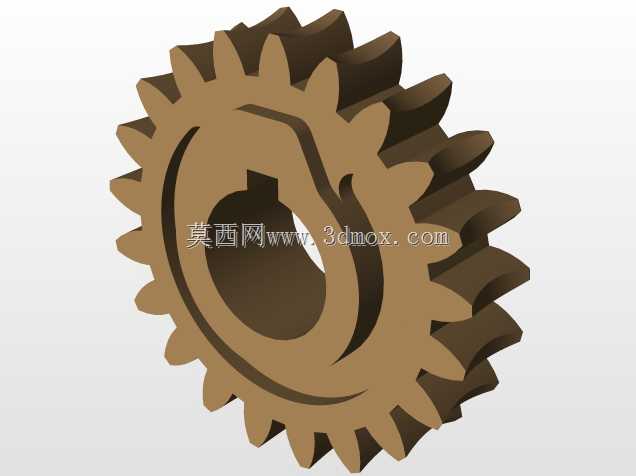

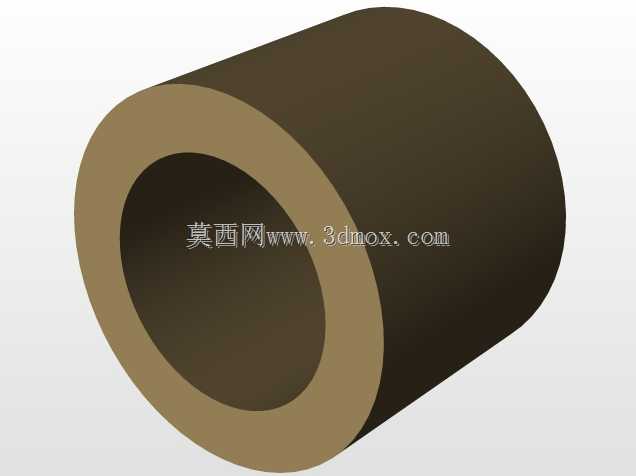

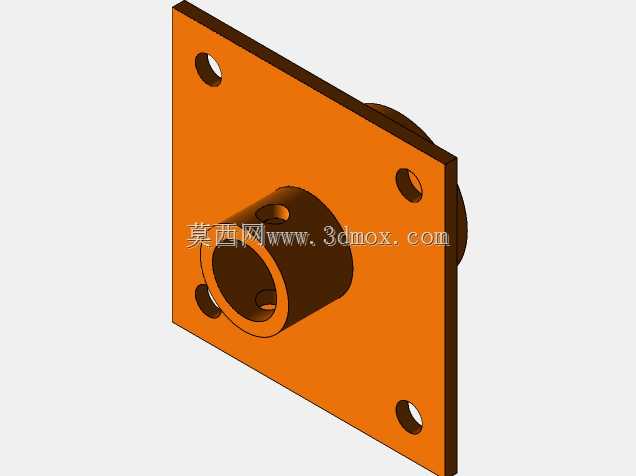

这套旋耕机齿轴组件,主要适配小型乘用式园地旋耕作业设备,常见于家庭菜园打理、小型苗圃土壤整备、庭院种植区翻耕这类场景,对应Gilson/Montgomery Ward 1580这类经典小型耕耘设备的核心传动执行端,负责把变速箱输出的旋转扭矩传递给两端的旋耕刀组,完成土壤切削、破碎、翻混的作业动作。从结构设计逻辑来看,整个组件采用中间通轴承载、两端对称布置刀座的布局,轴体中段预留了轴承安装位、密封件卡槽以及弹簧预紧结构,装配时轴承内圈与轴颈过盈配合,外圈嵌入传动箱壳体的轴承座孔,轴端的挡圈与密封件可以阻挡田间泥水、沙尘侵入轴承滚道,避免耕作时恶劣工况造成的早期磨损失效。两端的刀座采用法兰式连接结构,每个刀座上预留了弯形旋耕刀的安装孔位,刀具通过螺栓紧固在刀座上,作业时随着轴体旋转,弯刀按照设计的切入角依次切削土壤,弯形的刀身曲线可以在切土后顺势将土块抛起撞击罩壳完成破碎,同时避免湿土黏附在刀体上造成作业阻力陡增。设计过程中需要严格控制轴体的同轴度公差,两端刀座的安装端面与轴中心线的垂直度偏差不能超过允许范围,否则高速旋转时会产生明显的径向跳动,不仅会加剧轴承磨损,还会导致整机振动过大,影响操作舒适性甚至造成传动箱壳体开裂。安装边界方面,轴体中段的轴承位直径、密封槽宽度与深度需要和对应型号的标准件完全匹配,两端刀座的伸出长度需要匹配设备机架的宽度,保证旋耕刀旋转时不会与机架侧板、行走轮发生干涉,刀座上的安装孔位间距需要和配套旋耕刀的安装孔距一致,确保刀具安装后切削半径符合设计值,既不会因为切削半径过小导致耕深不足,也不会因为半径过大造成刀具碰擦罩壳或者传动负载超出动力输出上限。轴体上的弹簧预紧结构主要用来补偿轴承磨损产生的轴向间隙,长期耕作受冲击载荷作用后,轴承滚道与滚动体出现磨损时,弹簧的预紧力可以始终保持轴承的合理配合间隙,避免轴体出现轴向窜动,延长组件的整体使用寿命。刀座与轴体的连接采用焊接加定位销的组合固定方式,耕作时刀具碰到土壤中的石块、树根等硬物会产生较大的冲击载荷,双重固定结构可以避免刀座与轴体之间出现相对转动,防止连接失效引发的故障。整个组件的所有外露金属部件都做了防锈涂层处理,适配田间高湿度、多腐殖质的作业环境,减少锈蚀造成的拆卸困难与结构强度下降问题。
