柜式干燥机内部流场仿真分析模型

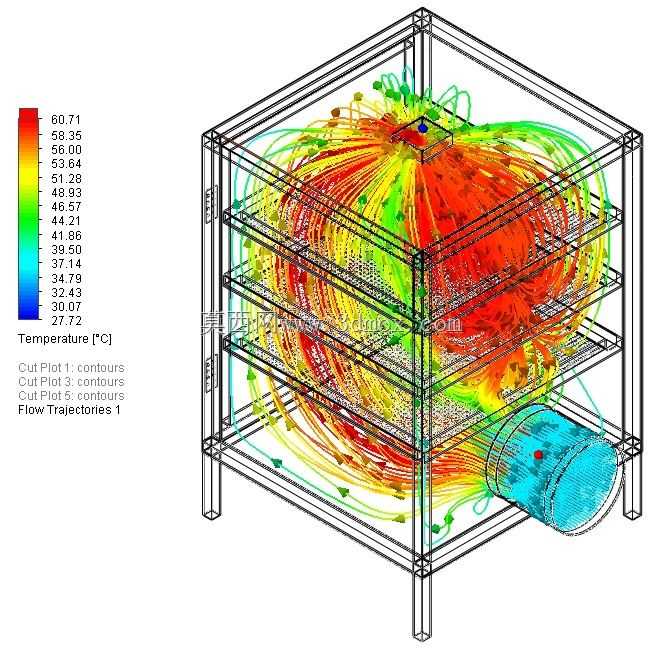

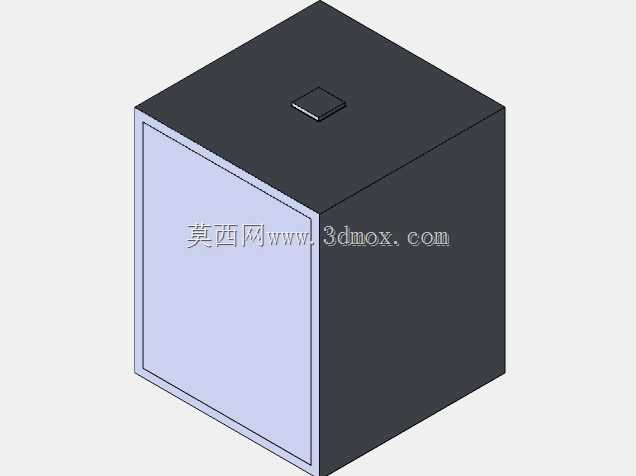

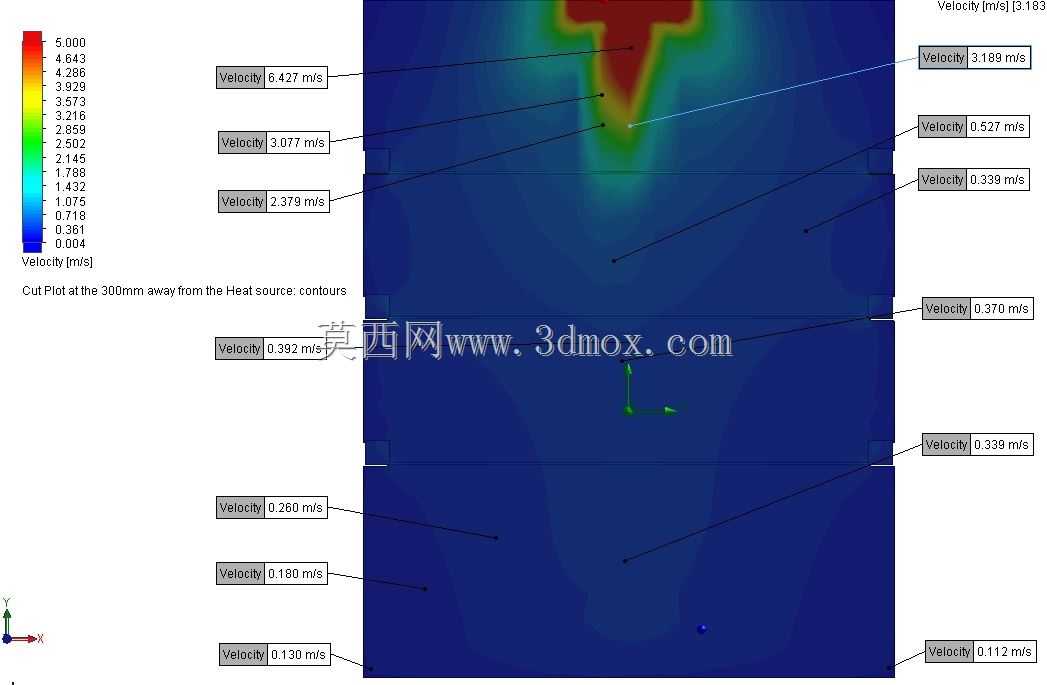

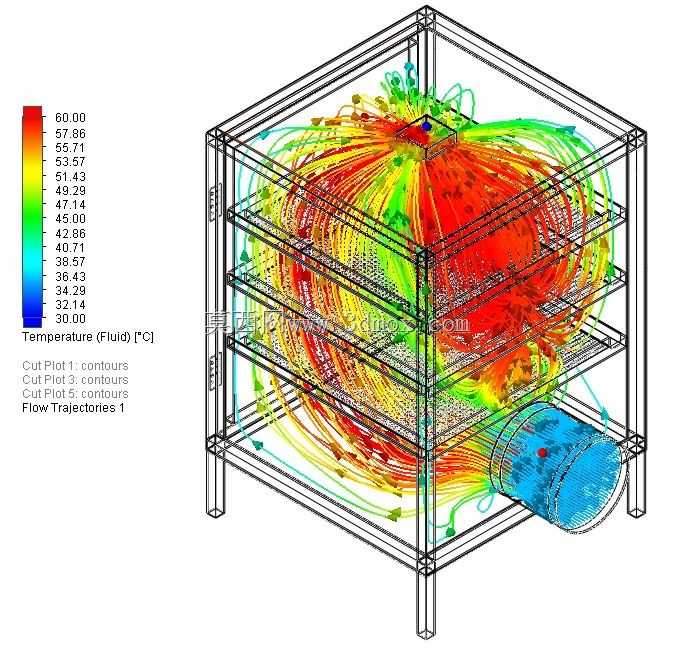

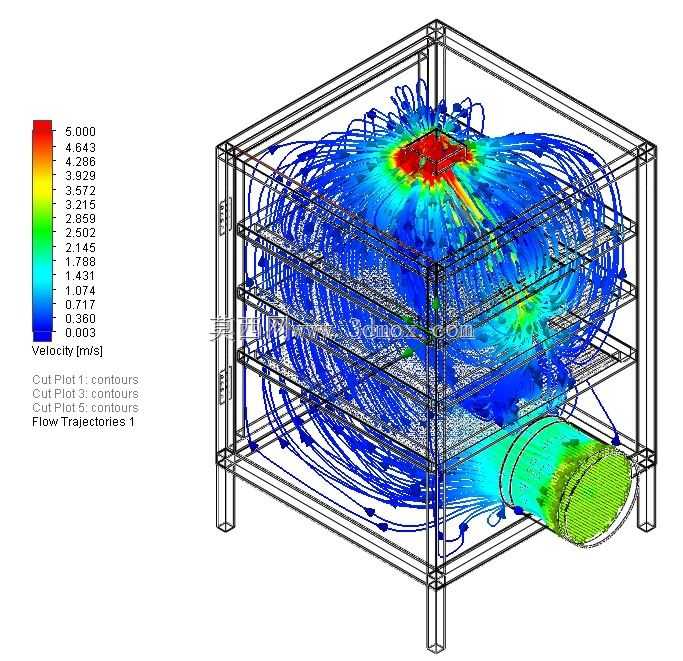

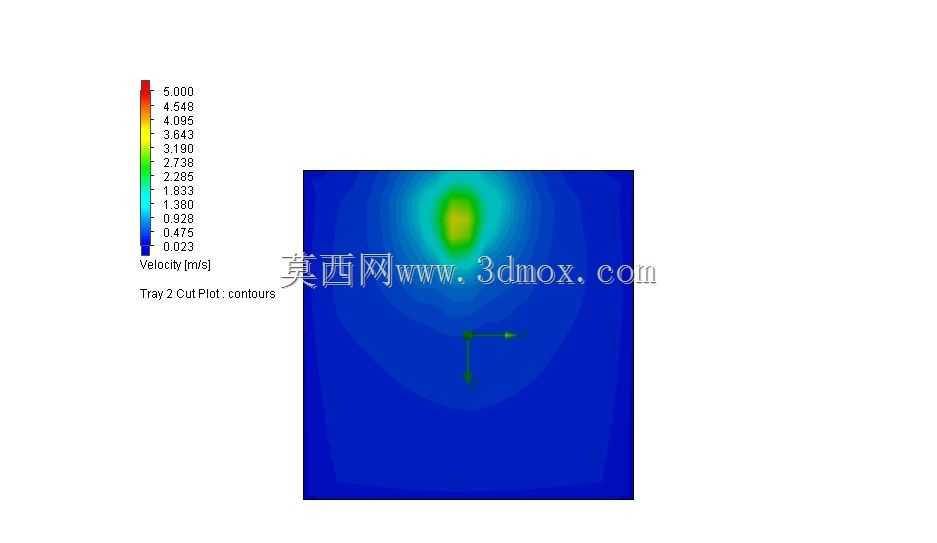

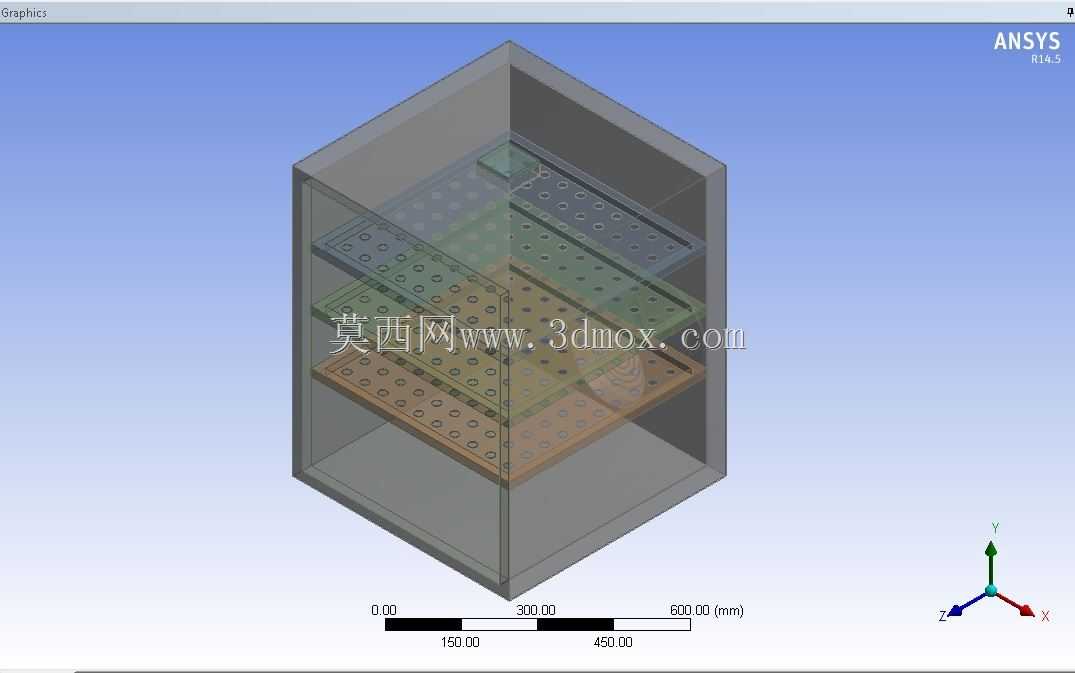

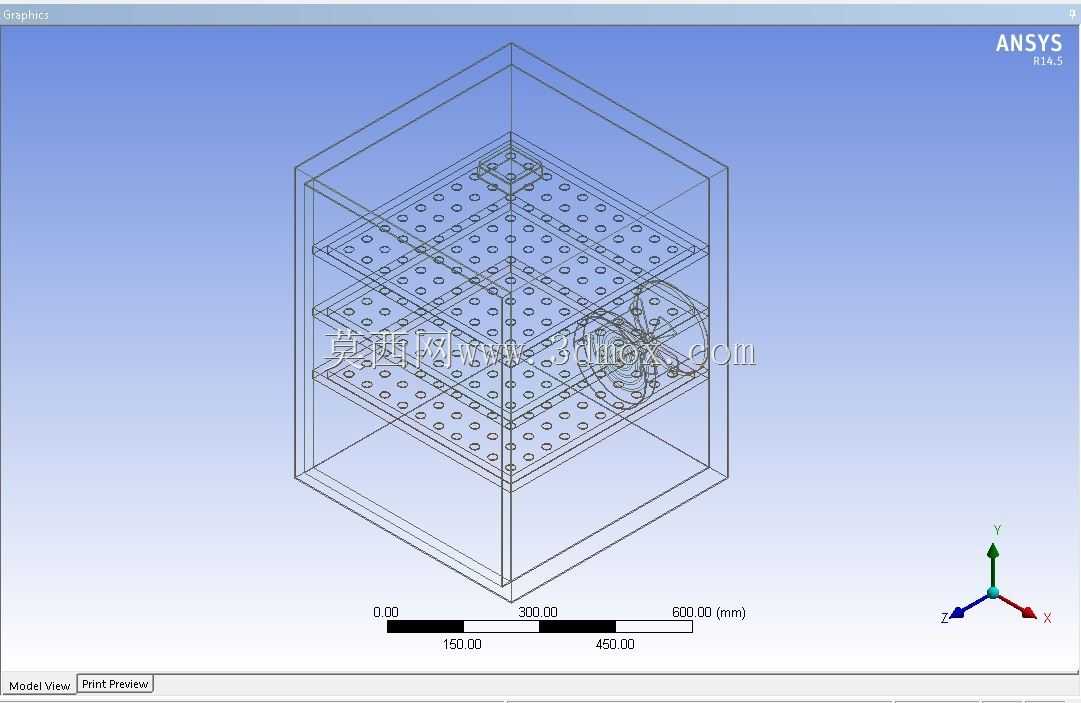

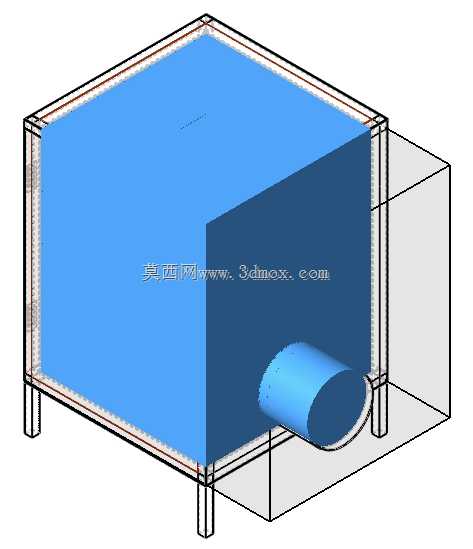

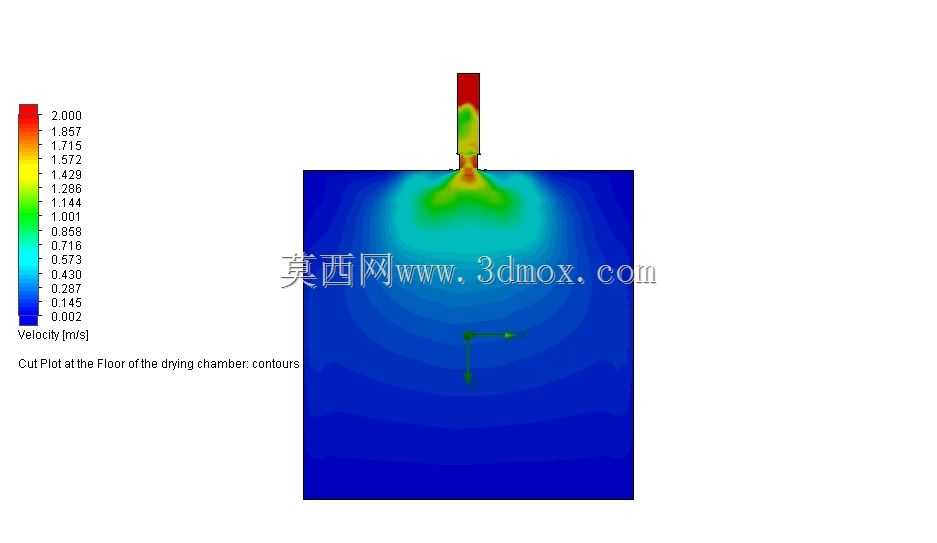

在农副产品加工、化工原料预处理、食品生产等诸多涉及物料脱水的工况中，柜式干燥设备是应用范围极广的单元操作装置，其核心性能指标直接决定了物料干燥的均匀性、能耗水平以及最终产品品质，而干燥腔内部的气流组织分布，恰恰是影响这些指标的核心因素。本次构建的仿真分析模型，重点针对上进风形式的柜式干燥机开展流场模拟，还原了干燥腔从顶部进风口到下部腔体的完整气流流动路径，通过速度云图可直观观测到，进风气流从顶部窄缝进入腔体后，会在进风口正下方形成局部高速射流区，该区域流速最高可达2m/s，随着气流向腔体下部及四周扩散，流速逐步衰减，在腔体下部区域流速维持在较低水平，这一分布特征能够直接反映现有腔体结构下的气流覆盖盲区。从设计思路层面，该模型的搭建核心是为结构优化提供数据支撑，常规柜式干燥机常出现靠近进风口位置物料过干、边角位置物料干燥不充分的问题，本质就是气流分布不均导致的，通过流场模拟可提前预判不同进风位置、导流结构、托盘排布方式下的流速分布，无需反复制作物理样机开展测试，能够大幅缩短结构迭代周期。在安装边界与尺寸适配层面，模型还原了常规中小型柜式干燥机的腔体比例，顶部进风口的管径、腔体的长高比均匹配工业常用设备的参数范围，托盘的安装预留位置、腔体侧壁的结构余量也按照实际安装需求做了对应设置，可直接用于同规格设备的结构改型参考。针对托盘承载物料的干燥场景，模型中也预留了托盘放置的位置参数，可通过调整托盘层间距、托盘开孔率等参数，进一步模拟不同装载条件下的气流穿透效果，为实际生产中的物料摆放、工艺参数设置提供参考依据。从工程应用角度，这类流场仿真模型能够帮助设计人员跳出仅凭经验设计的局限，将腔体内部不可见的气流流动转化为可量化的速度分布数据，在设计阶段就识别出气流死区、局部流速过高的问题，通过增设导流板、调整进风角度、优化腔体边角结构等方式改善流场均匀性，最终实现干燥效率提升、单位能耗降低的目标。
