可旋转模块化垂直播种机进水排水集成结构

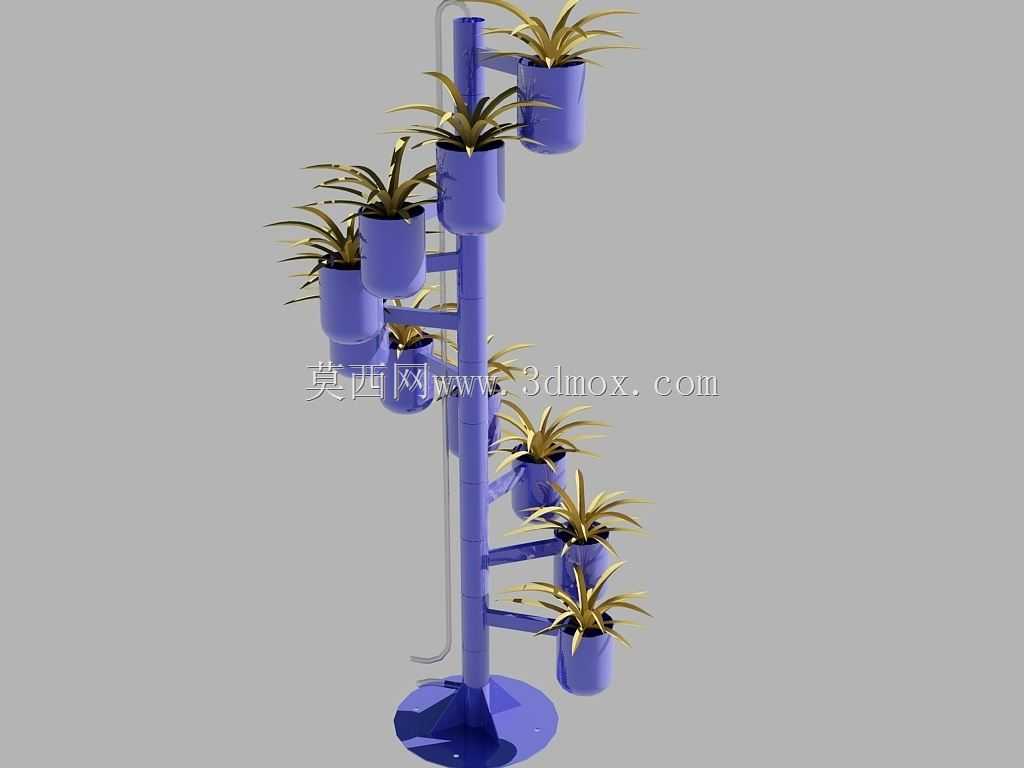

在设施农业垂直种植场景中，传统播种配套设备往往存在管路外露杂乱、工位调整受限的问题，这款集成式结构正是针对这类痛点完成的设计落地。从实际使用场景来看，该结构主要适配室内垂直种植架、小型水培种植单元的播种工位配套，能够在有限的竖向种植空间内完成单工位的多方位作业覆盖，无需额外挪动种植容器即可完成不同角度的播种、补水、排水操作。

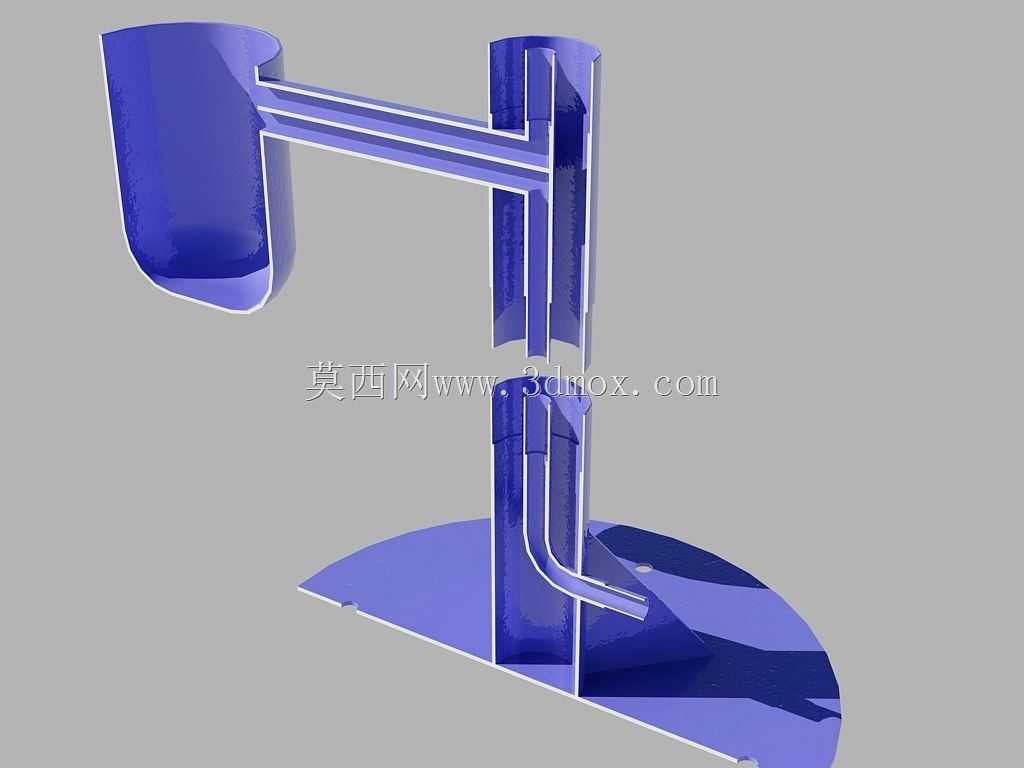

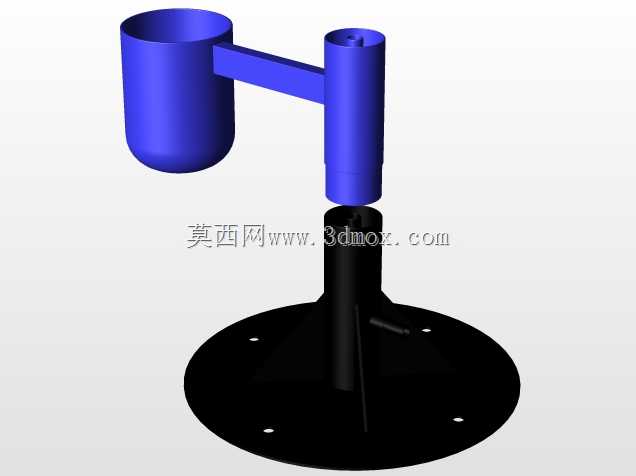

设计阶段优先考虑了管路集成的需求，将进水与排水通路全部整合在竖向立柱的管腔内部，避免了外置管路在旋转过程中出现缠绕、剐蹭的问题，立柱采用分段式套接结构，上下段之间设置旋转配合面，可实现水平方向360度全方位转动，横向伸出的悬臂末端直接连接种植杯承载座，承载座与悬臂内部同样预留管路通道，和立柱内部的进排水通路连通，供水时水流可直接从立柱内腔经悬臂输送到种植杯内，多余的积水也可通过同路径的排水腔直接排出，无需在种植杯额外外接排水软管。

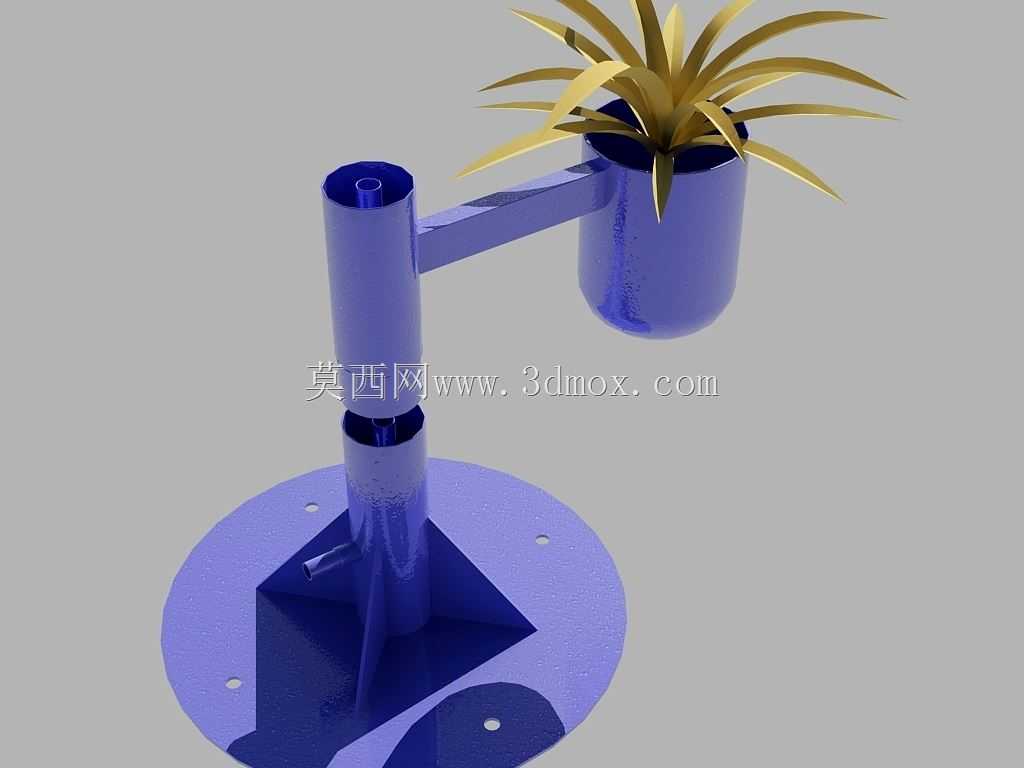

安装边界方面，底部采用圆形法兰盘作为安装基座，法兰盘上均匀预留四个安装孔位，可通过螺栓直接固定在种植架的横向支撑梁或者地面预制基座上，基座中心的竖向立柱总高度控制在适配单层垂直种植架的高度范围内，悬臂伸出长度可根据实际种植行距调整，当前设计的悬臂长度刚好覆盖单排种植位的作业半径，旋转过程中不会和相邻的种植单元产生干涉。种植杯采用直筒圆腔结构，杯壁做了加厚处理，和悬臂连接位置做了加强筋过渡，避免长期承载种植基质与植株重量出现连接部位断裂的问题。

从结构合理性角度看，旋转配合部位采用了间隙配合设计，配合面处预留密封槽可加装密封圈，避免管路内的水从旋转接缝处渗漏，底部法兰和立柱的连接位置设置了三角加强筋，提升立柱整体的抗倾覆能力，即使悬臂旋转到最大伸出位置，整体重心依然落在法兰盘的支撑范围内，不会出现侧翻问题。实际作业过程中，操作人员只需转动悬臂即可将种植杯转到便于操作的角度，完成播种、补苗、清理根系等操作后再转回种植位，进排水操作可直接通过立柱底部的管路接口对接供水和排水系统，无需反复插拔外接管路，大幅降低了垂直种植场景下的日常运维操作复杂度，也减少了外露管路带来的清洁死角问题，适配小型家庭种植、商业植物工厂单层种植单元的配套使用需求。
