多出口分流空气歧管结构设计

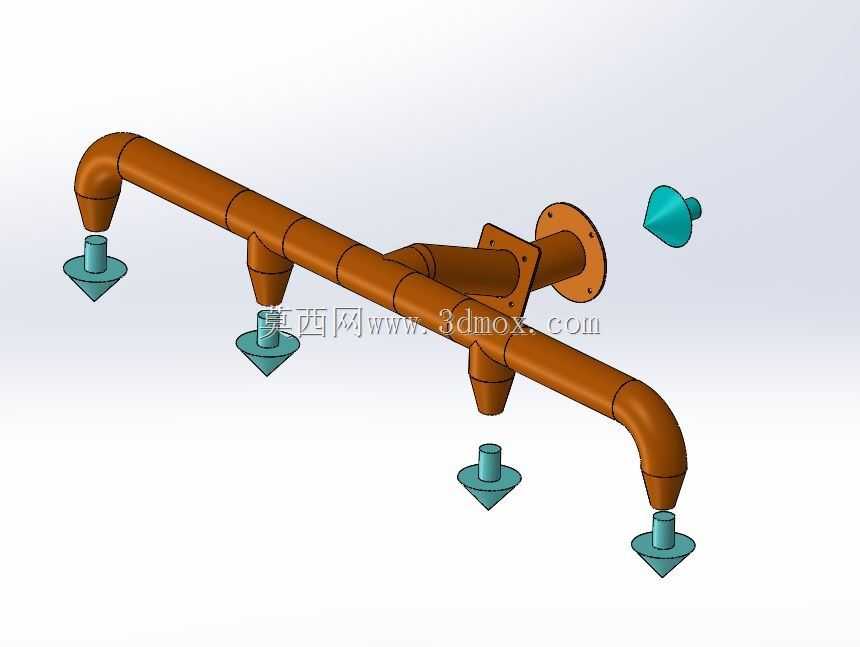

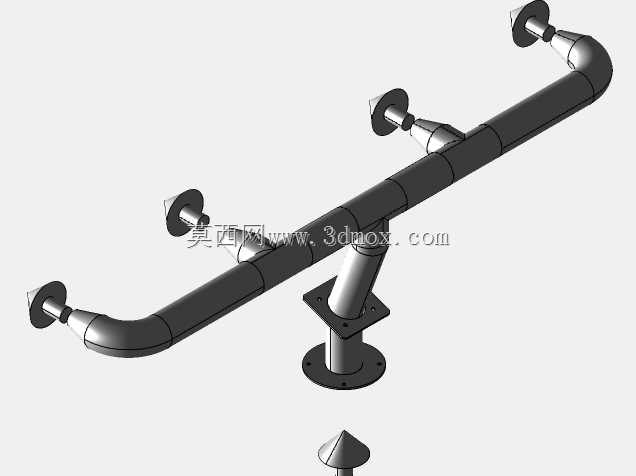

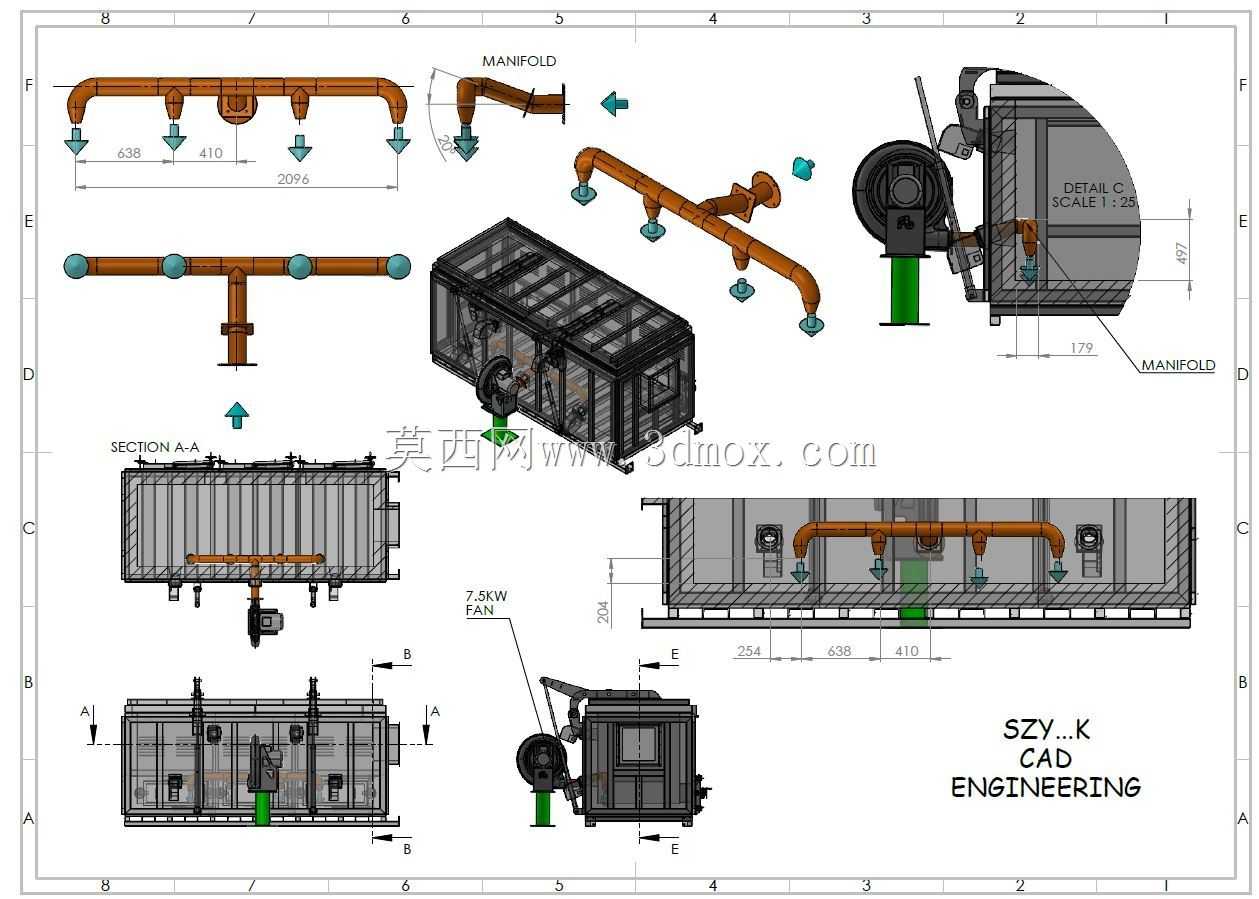

这款空气歧管主要应用在需要多点同步供气的工业气路系统中，常见于自动化生产线的气路分配工位、小型气动设备的气源分流环节，也可适配部分喷涂、吹尘工位的集中供气需求，能够将单路输入的压缩空气均匀分配到多个作业点位，避免单路气源反复接驳带来的管路杂乱、气压损耗不均问题。从结构设计来看，主体采用等径主管路搭配多组等距分布的支管出口，主管两端做弯管延伸处理，能够适配安装空间内的管路走向，减少额外弯头配件的使用，降低气路沿程压力损失。安装端采用带螺栓孔的法兰连接结构，法兰盘与主管之间设置三角加强筋，可提升安装位的结构强度，避免长期受气流冲击或管路震动出现焊缝开裂、连接松动的问题。每个支管出口都做了同轴度定位设计，出口端的接头安装位预留了标准插接深度，能够匹配通用的快插气管接头，无需额外加工即可完成管路接驳。设计过程中优先考虑了气路分配的均匀性，各支管出口的通径与主管通径做了匹配计算，保证各个出口的输出气压差值控制在合理范围内，避免远端出口气压不足影响作业效果。外形尺寸方面，主管整体长度适配常见的设备安装横梁间距，法兰安装位的孔位符合通用安装标准，安装时无需对设备安装面做额外打孔改造，安装边界预留了足够的接头插拔操作空间，后期维护更换接头时无需拆卸整个歧管主体。管路的弯折处都做了圆弧过渡处理，没有直角弯折结构，能够减少气流在管路内部的紊流现象，降低供气过程中的气流噪音，同时也能避免杂质在弯折直角处堆积堵塞管路。每个出口端的接头基座都做了加厚处理，能够承受反复插拔接头带来的应力，延长整体结构的使用寿命。
