直列立式增压泵结构设计方案

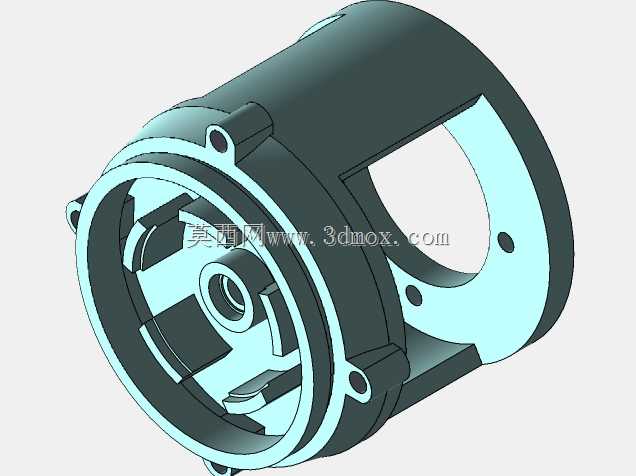

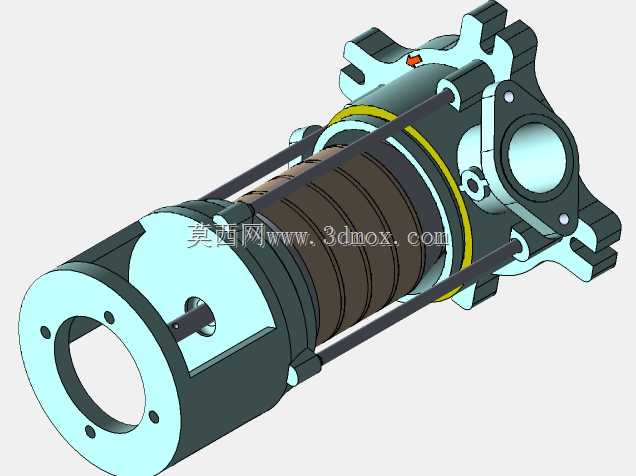

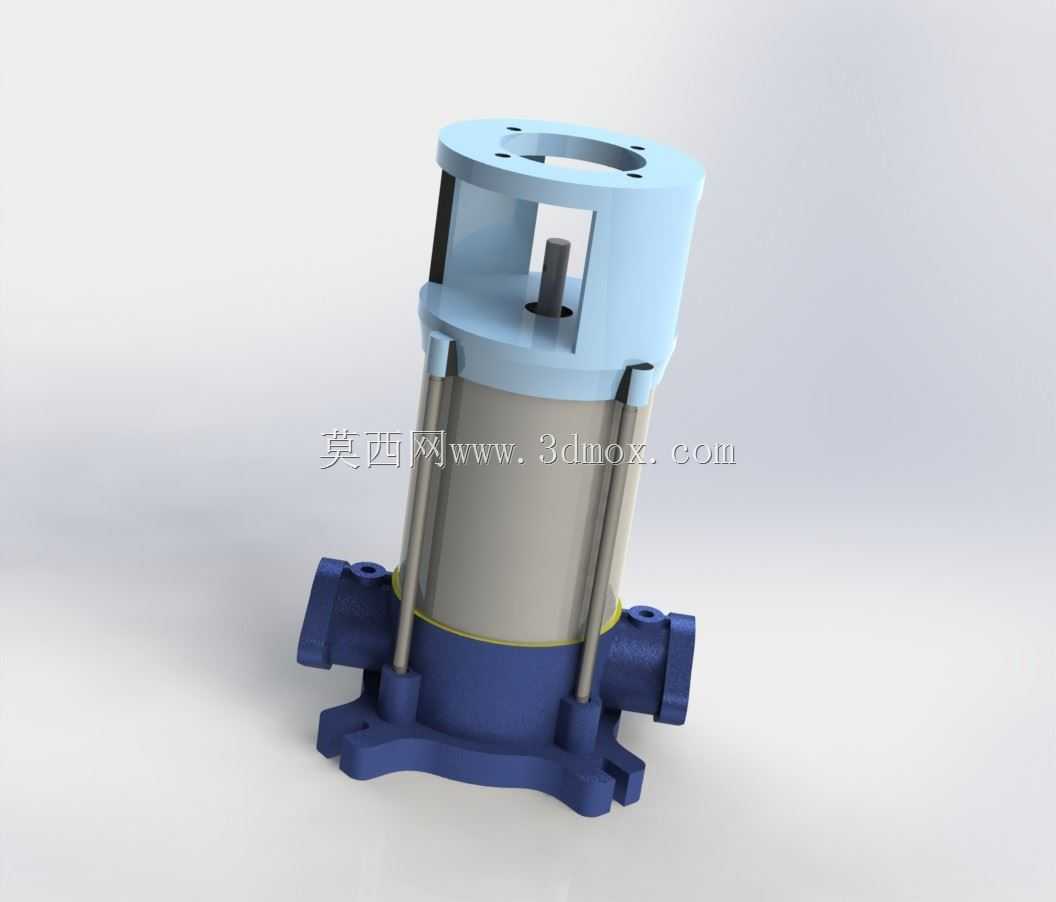

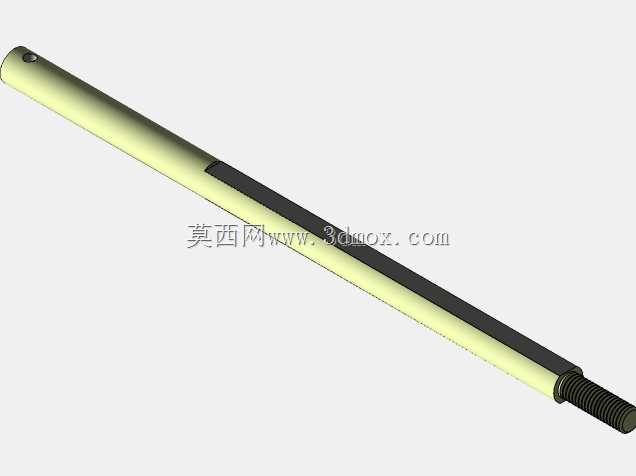

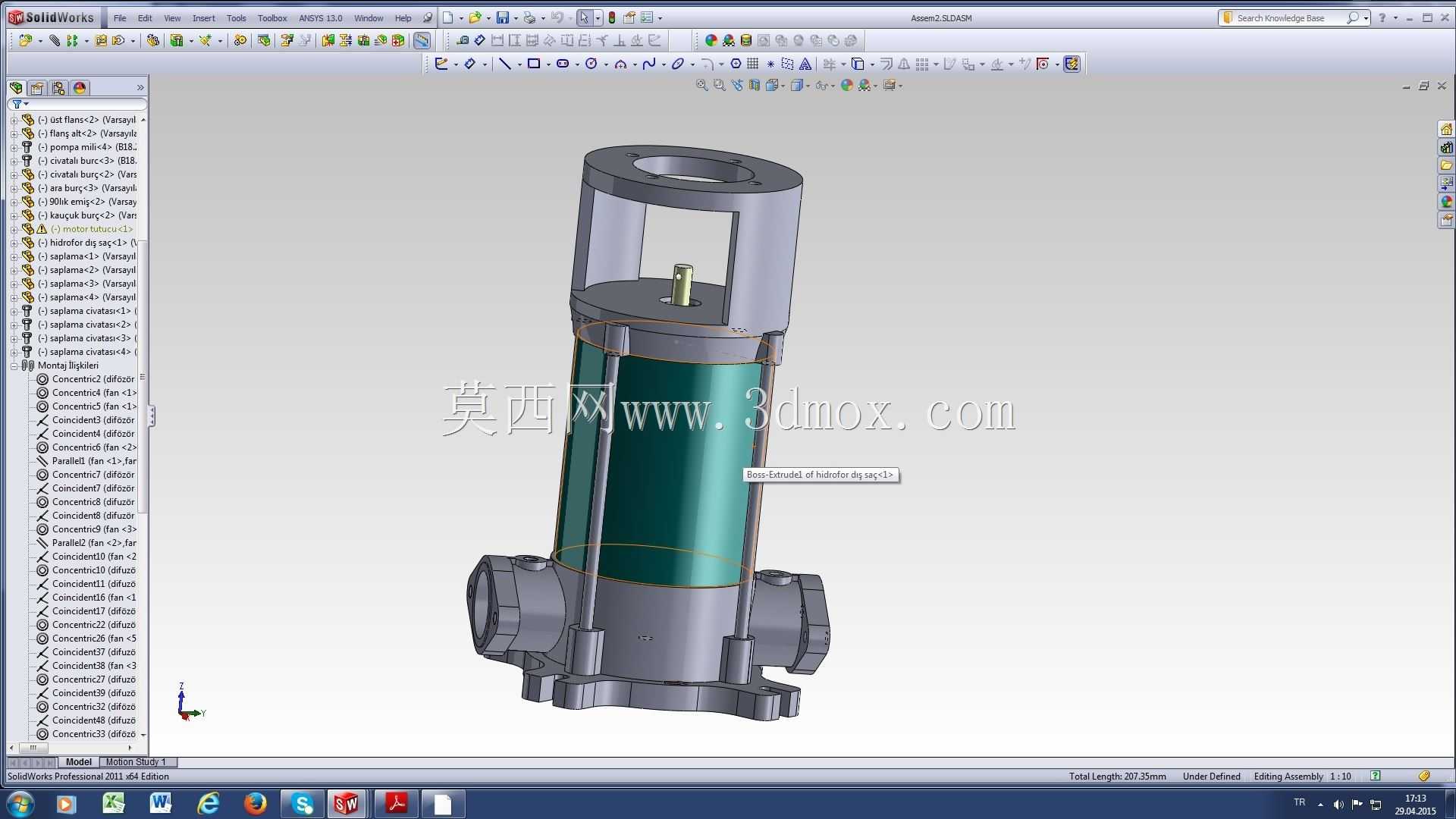

这款直列立式增压泵的结构设计，首先要匹配民用供水、小型工业循环水系统的增压需求，这类场景往往对安装空间的竖向占用容忍度更高，横向占地要求严苛，立式直列的布局刚好能适配管道井、设备夹层这类狭窄安装区域，进出口采用同轴侧出的接口形式，能直接对接同管径的直连管路，不需要额外加装转向弯头，减少管路流阻的同时也降低了安装施工的工作量。从功能实现逻辑来看，泵体的增压腔采用直筒式流道设计，内部过流部件做了圆弧过渡处理，避免流道内出现直角死区，减少流体在腔内的紊流损耗，提升增压效率；上部的驱动连接段采用框架式镂空结构，既可以给驱动端的连接部件预留足够的安装调试空间，也能减轻整体泵体的自重，同时方便日常运维时观察连接部位的密封状态，不用完全拆解上部结构就能排查渗漏问题。设计过程中优先考虑了安装边界的适配性，底部设置了带安装孔的法兰底座，安装时可以直接固定在混凝土基础或者预制支架上，底座的安装孔位做了长圆孔设计，允许现场安装时有少量的位置偏差，降低对预埋基础的精度要求；整体的外形尺寸控制上，竖向总高度适配常规楼层管井的竖向净空，横向最大尺寸不超过进出口法兰的外接圆直径，保证在狭窄空间内也能完成吊装就位。结构细节上，泵体的筒体段和上下端盖的连接采用长拉杆拉紧的形式，相比传统的法兰周圈螺栓连接，这种结构的受力更均匀，承压状态下筒壁不会出现局部应力集中的问题，也减少了连接面的密封点数量，降低长期运行后的渗漏概率；进出口的接口采用标准管螺纹连接形式，适配市面上通用的管路连接件，不需要定制特殊转接头。在功能特性上，这款泵的设计兼顾了小流量高扬程的增压需求，内部叶轮的装配位置做了同轴度限位设计，装配时不需要反复调整叶轮和腔体的对中精度，能有效减少运行时的振动和噪音，适合对环境噪音有要求的民用建筑供水场景；泵体的过流部件材质选型预留了替换空间，设计时的结构尺寸兼容不同材质的过流部件，可以根据输送介质的腐蚀性更换对应材质的叶轮和腔体衬套，不用改动整体外部安装尺寸，拓展了设备的适用场景。
