多作物农用脱粒作业设备结构设计

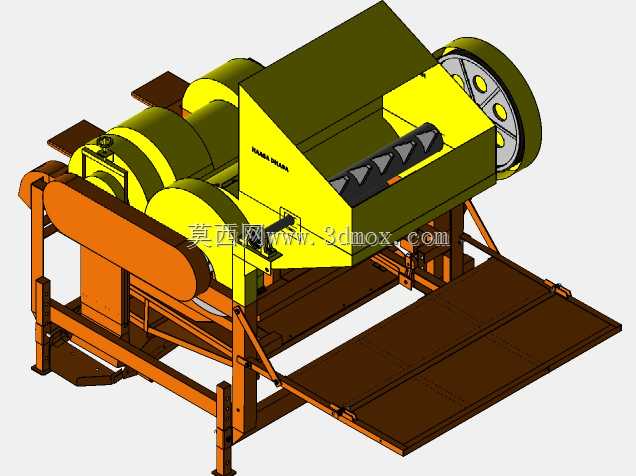

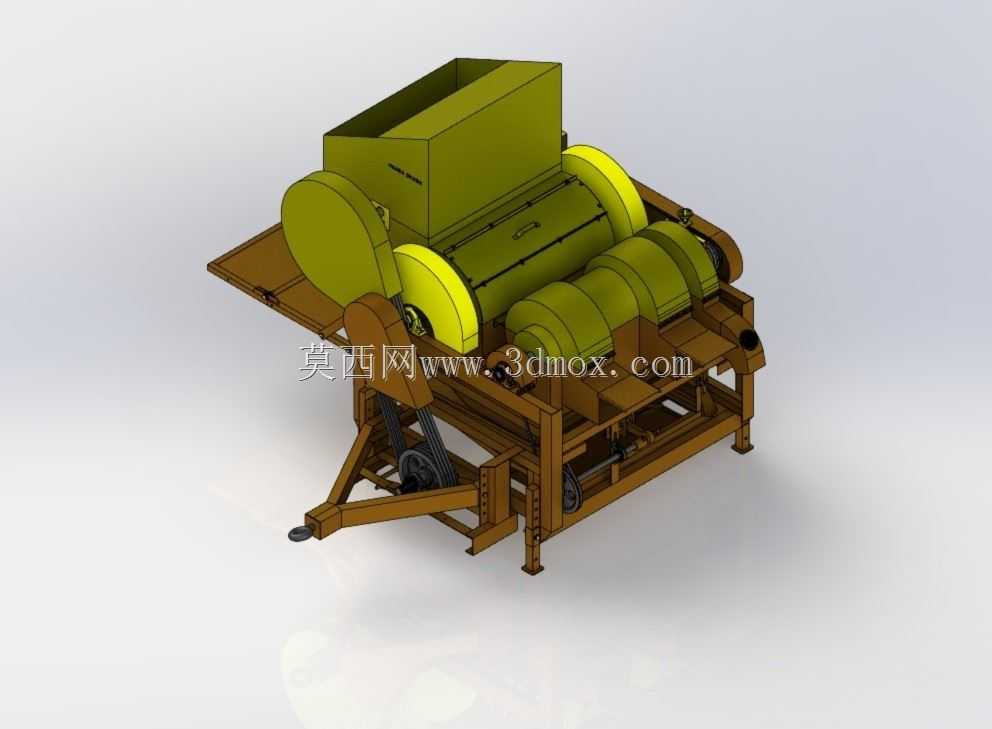

这款脱粒设备主要面向丘陵、平原地区的小型种植户与村级农业服务站点设计，可覆盖小麦、水稻、玉米、高粱等多种旱地、水田作物的脱粒作业需求，适配农户分散种植、多品类套种的实际生产场景，无需针对单一作物更换核心作业部件，能有效降低小经营主体的设备购置成本。设备整体采用型钢焊接机架作为承载基础，底部配置可调式支撑脚与移动轮组，可在晒场、田间地头完成短距离移位与调平固定，安装时仅需保证作业面水平度偏差不超过千分之三，预留周边1.2米以上的操作与维护空间即可，无需浇筑专用设备基础，适配非硬化场地的临时作业需求。进料口采用大倾角扩口式设计，可匹配人工整束喂入、散料倾倒两种上料方式，喂入台做了防滑翻边处理，避免作业过程中物料滑落。核心脱粒舱采用钉齿与纹杆组合式辊轴结构，不同直径的辊组通过带传动实现差速运转，针对不同作物的脱粒间隙可通过侧部调节机构快速调整，既能保证稻麦类软质作物的脱净率，也能避免玉米等硬质籽粒出现过度破碎的问题。设备侧部的带轮组全部配置半封闭安全防护罩，避免作业过程中衣物、工具卷入传动部件，防护罩采用快拆式螺栓固定，日常维护时无需专用工具即可快速拆卸检查皮带张紧度。设备下部配置振动筛选结构，脱粒后的物料经过风选与振动筛分层处理，可直接将籽粒、颖壳、短茎秆分离，输出洁净度满足直接晾晒或入仓的要求，无需额外进行人工清选作业。整机的传动系统采用分级张紧结构，不同转速的传动链路独立设置张紧轮，长期作业出现皮带松弛时可单独调整，无需拆解其他传动部件。机架的焊接位置全部做了倒角去应力处理，避免长期振动作业出现焊缝开裂问题，外露的转动部件全部配置注油嘴，可在日常保养时快速完成润滑作业，降低设备的维护难度。
