变径变螺距螺旋挤出输送螺杆结构

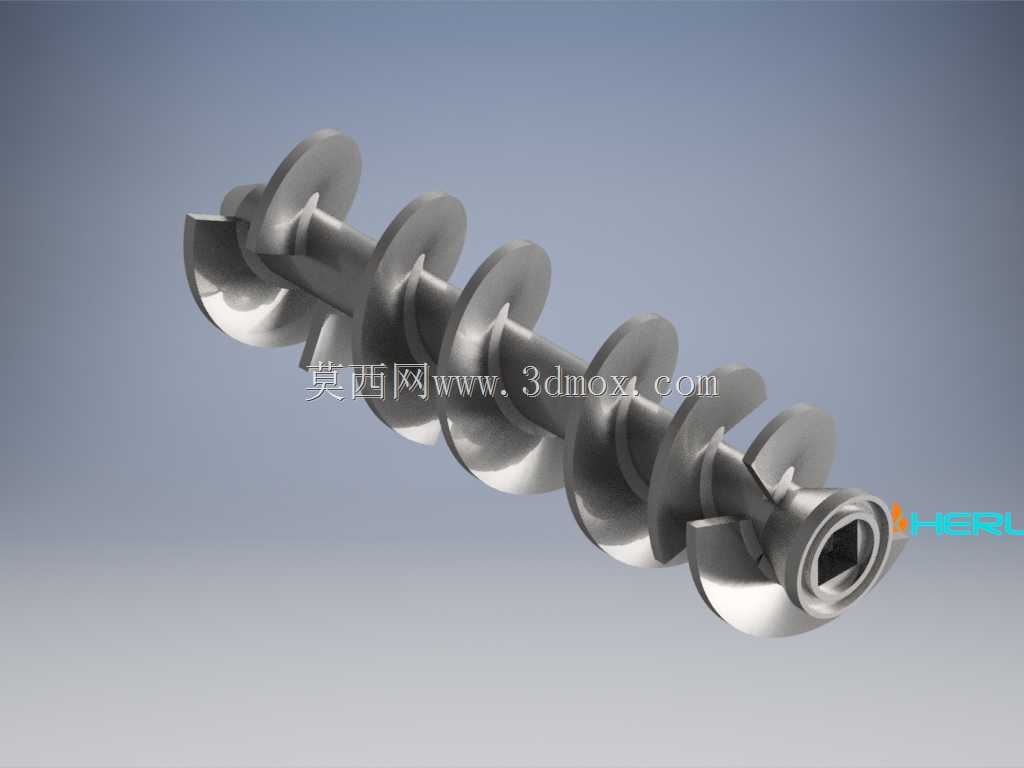

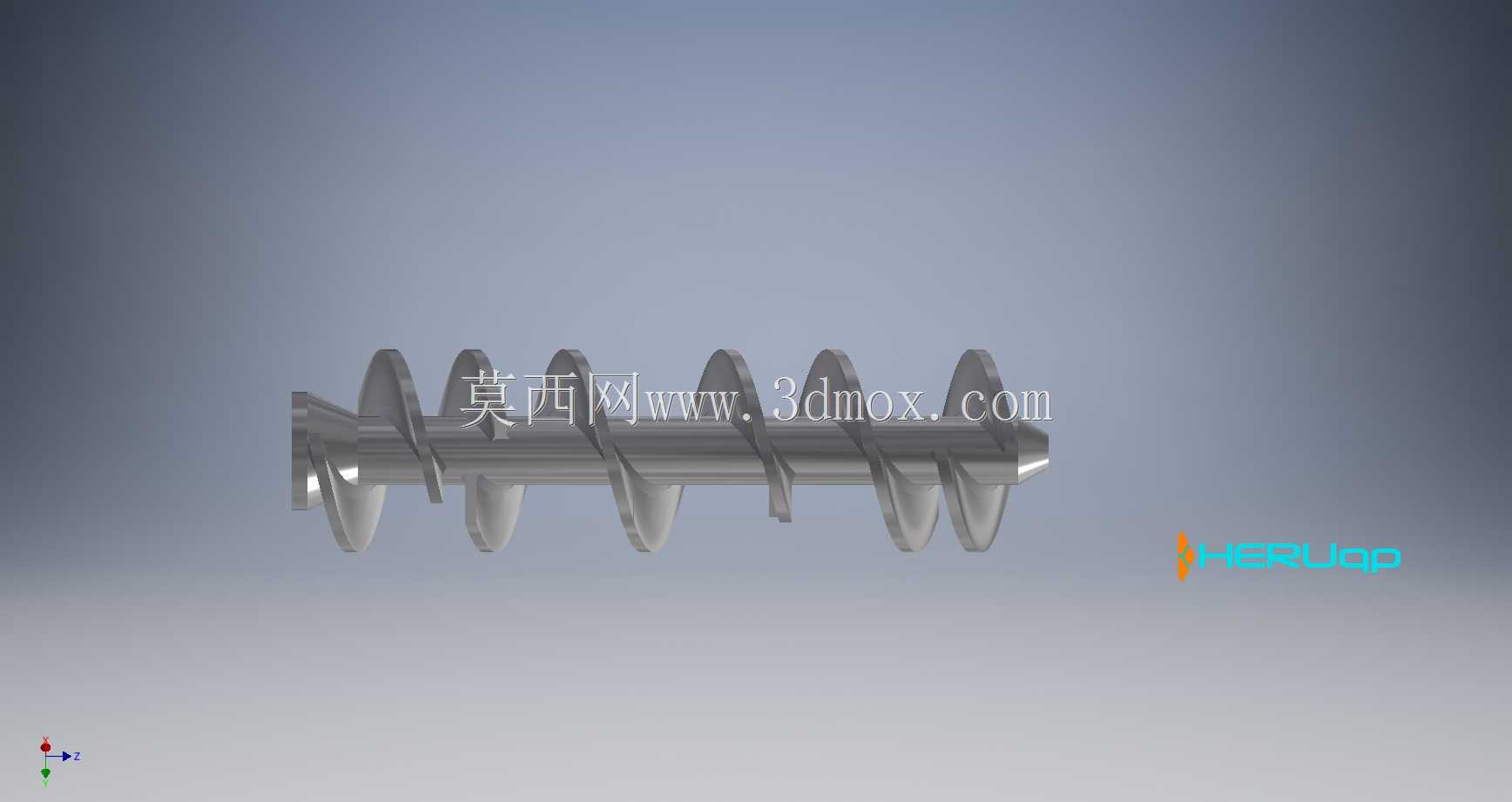

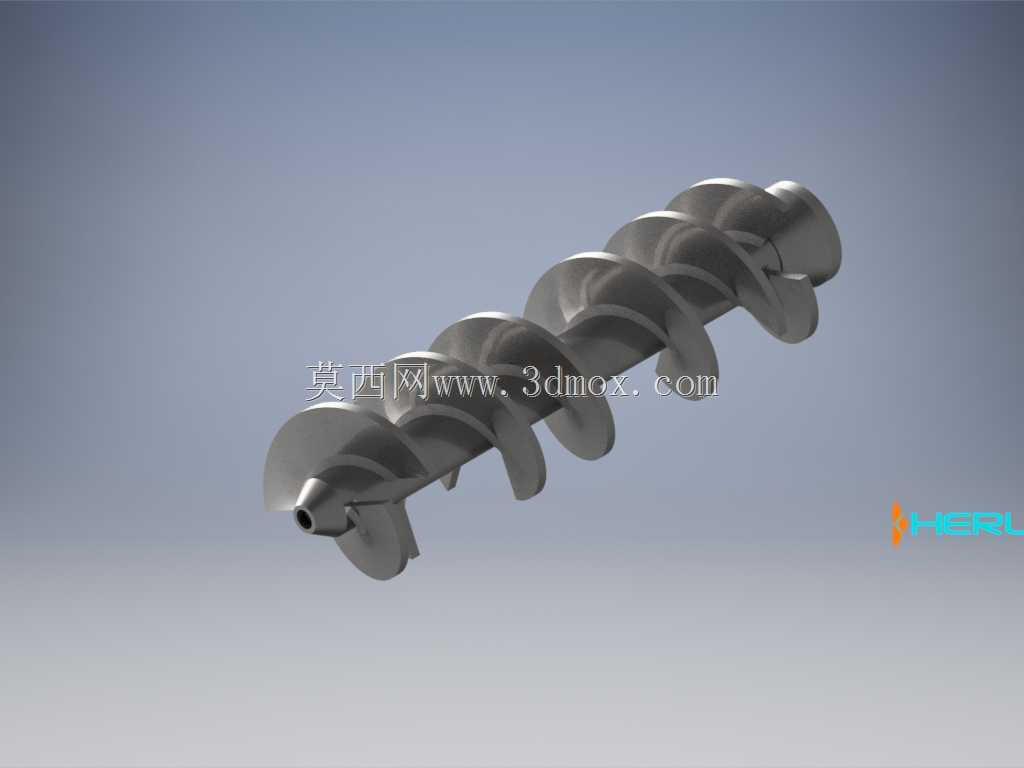

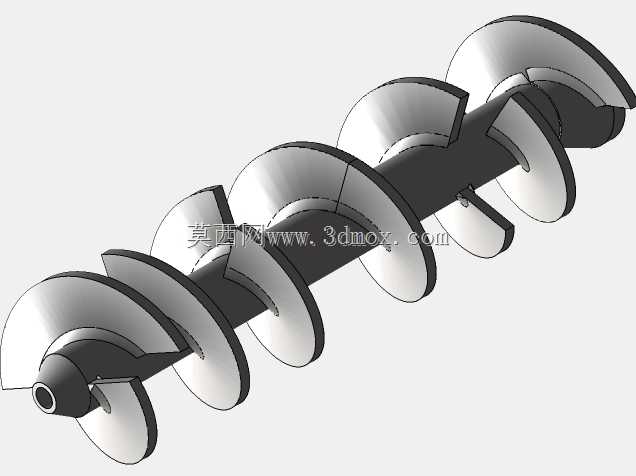

这款螺旋挤出螺杆是挤出类输送、成型设备的核心做功部件，日常在塑料造粒、食品膨化、粉体输送、污泥挤条这类工况里承担核心的物料推送、挤压、混炼功能，很多人做这类设备设计时最容易踩的坑就是直接照搬等螺距等直径的螺杆结构，最后要么出现物料架桥卡滞，要么挤出段压力不足出料不成型，这款结构的设计逻辑刚好避开了这类常见问题。从结构特征来看，螺杆从进料端到挤出端采用了渐进式的螺距收窄设计，进料段的叶片螺距更大，叶片与中心轴的间隙控制在合理范围，能保证松散状态的物料快速被卷入螺槽，不会在进料口出现堆料堵料的情况；中段螺距逐步缩小，叶片的曲面做了顺滑过渡，没有突变的折角，物料在向前推送的过程中被逐步压缩，能把物料裹挟的气体从进料端反向排出，避免挤出成品出现气孔、密度不均的问题；末端的挤出段螺距最小，叶片的厚度做了局部加强，能承受挤出时的反向背压，不会因为长期受交变载荷出现叶片变形、焊缝开裂的问题。设计时需要重点关注安装边界的匹配，螺杆两端的轴头分别对应进料端的轴承安装位和挤出端的密封配合位，进料端轴头要预留传动件的安装空间，不管是配链轮传动还是联轴器直连，都要保证轴头的同轴度公差控制在合理范围，避免运转时出现径向跳动磨损密封件；挤出端的轴颈要和机筒的密封套做公差配合，间隙过大会出现物料漏料，间隙过小会出现运转发热抱轴的问题。螺杆的整体长度要和配套机筒的内腔长度匹配，叶片外缘和机筒内壁的单边间隙要根据输送物料的特性调整，输送颗粒类物料时间隙可以控制在1-2mm，输送粉体或者粘性物料时间隙要适当缩小，避免物料在间隙里残留结焦，长期运转后出现卡滞。另外叶片的螺旋升角是经过反复校核的，既保证物料的轴向推送效率，又不会因为升角过大导致物料随螺杆同步空转，失去推送能力，中心轴采用中空结构设计，在需要温控的工况里可以通入导热油或者冷却水，实现对物料温度的精准控制，适配不同物料的加工温度要求，这类结构在做三维建模时要重点校验螺旋曲面的顺滑度，不能出现曲面褶皱、螺距错位的问题，否则后续加工出来的螺杆运转时会出现物料推送不均、设备振动超标的问题。
