农用田间土壤碎块整理设备结构设计

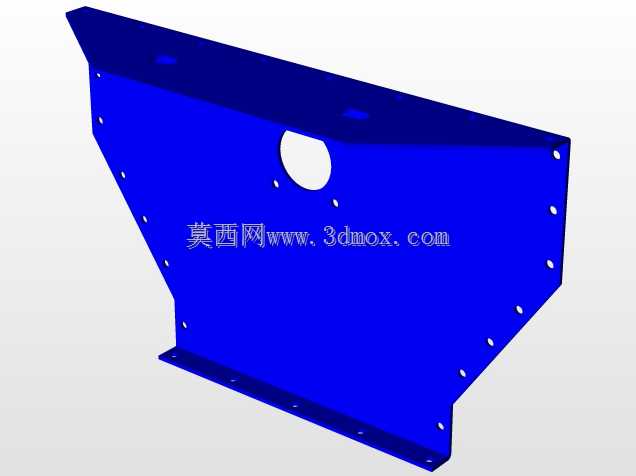

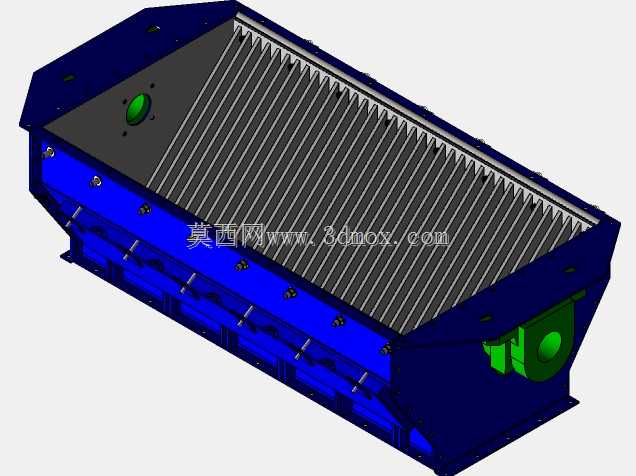

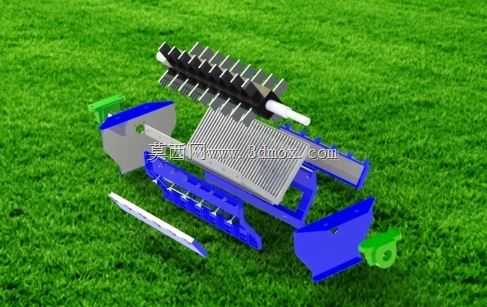

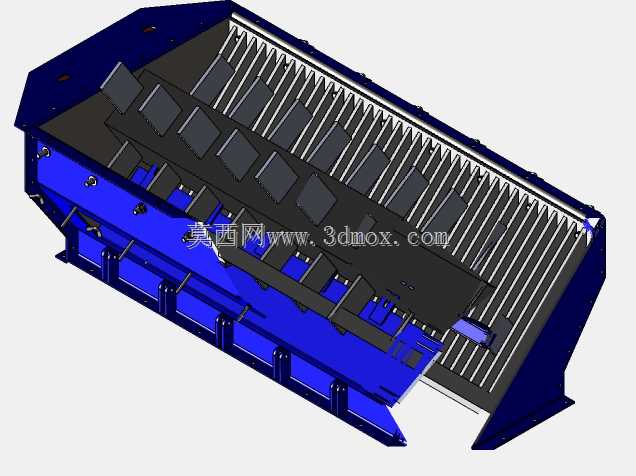

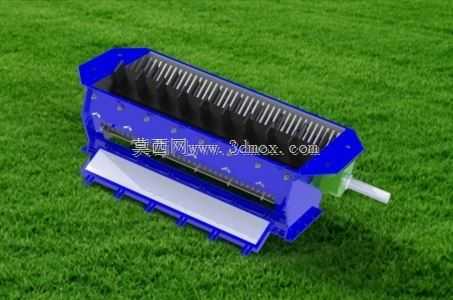

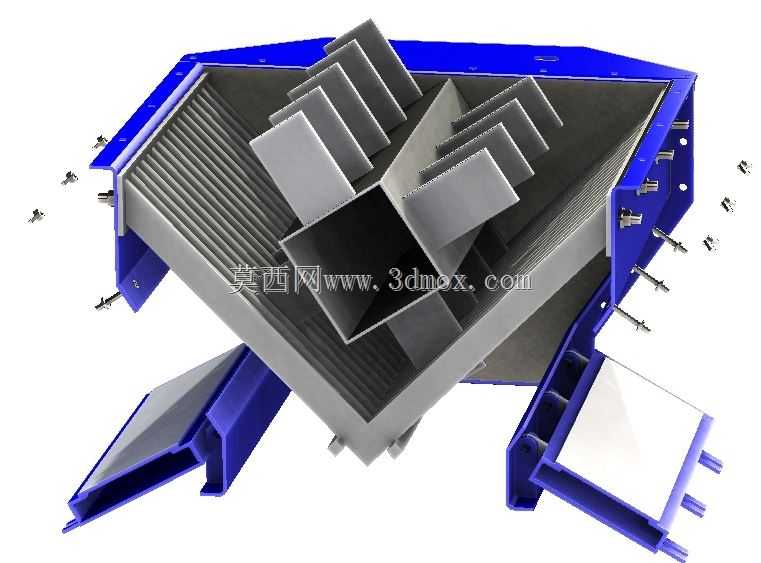

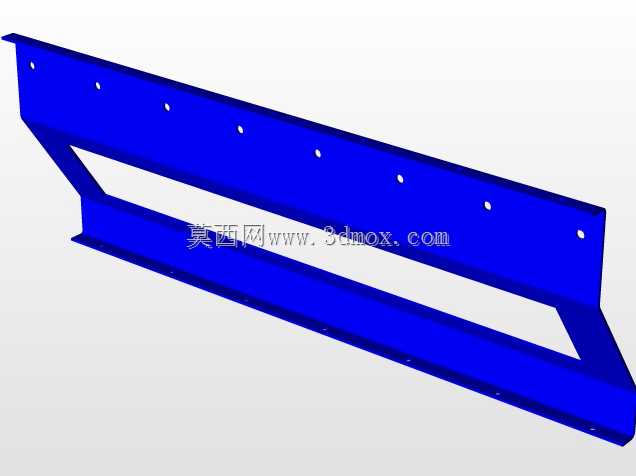

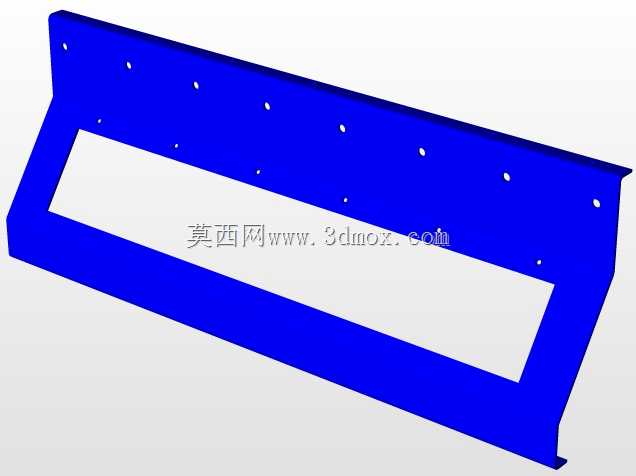

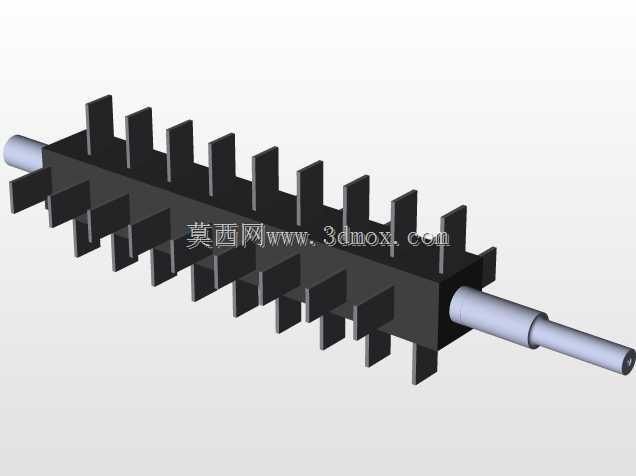

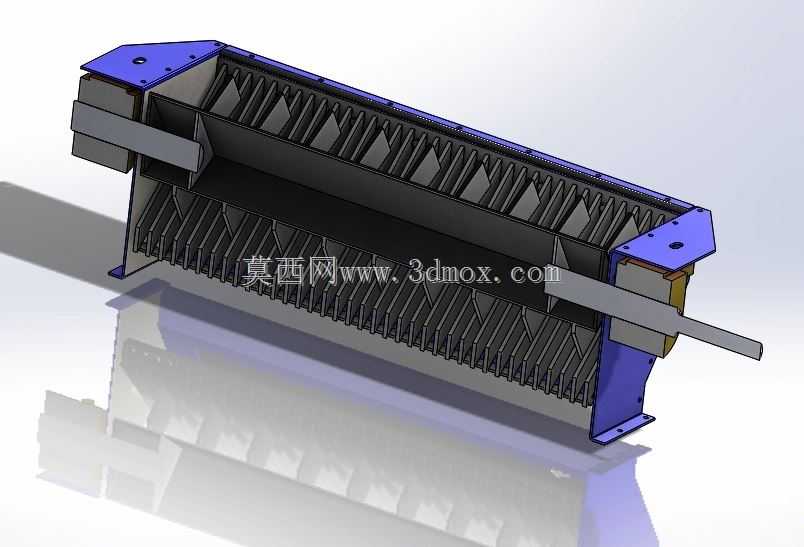

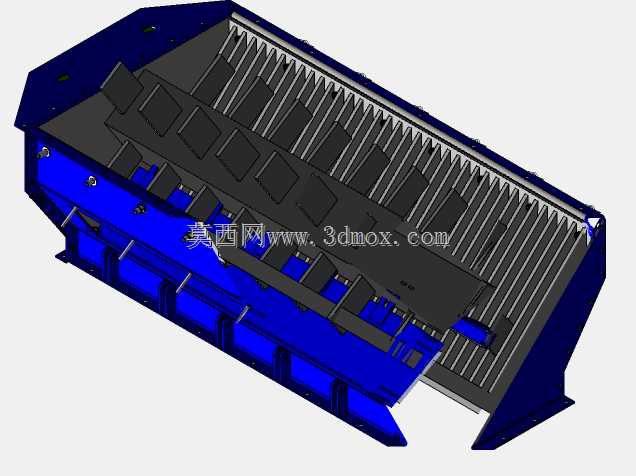

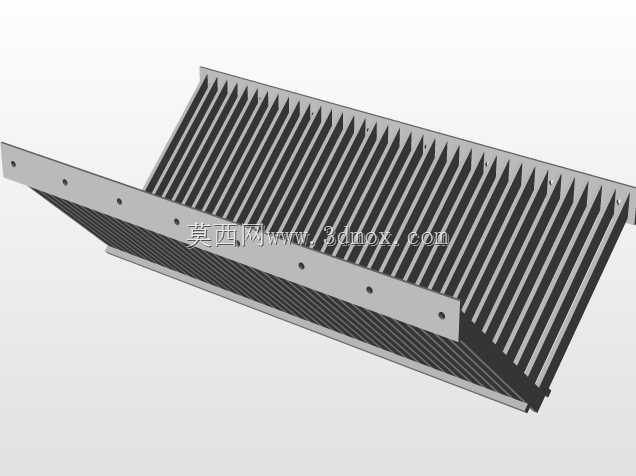

这款碎块作业设备主要面向农田播前整地、苗床整理场景，也可适配小型工程散料结块破碎的轻载作业需求，核心作用是将板结土块、结块物料打散至符合农艺或散料输送要求的粒径范围，避免大尺寸结块影响播种精度、作物根系生长或是散料均匀输送。从结构设计逻辑来看，整机采用模块化拆分思路，核心碎块辊轴组件布置在设备上部，辊体上交错排布多组硬质破碎齿，齿形做了刃口倒角处理，作业时辊轴高速转动，通过冲击、剪切双重作用击碎结块，同时齿间预留足够排料间隙，避免湿黏物料卡滞堵料。设备两侧的蓝色机架采用折弯焊接结构，既承担辊轴的支撑载荷，也预留了与动力挂载单元连接的安装接口，机架下部设置的栅格状筛面，可在碎块作业时对物料进行筛分，符合粒径要求的细料直接透过栅格落下，未被充分破碎的大块物料会被截留在筛面上，被持续转动的破碎齿反复击打直至破碎透筛，保证出料粒径均匀度。两侧的绿色连接挂耳做了加厚处理，对应不同挂载机架的安装孔位做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装对位的难度，适配不同型号的动力挂载底盘。设备的外形尺寸充分考虑了田间作业的通过性要求，整体宽度匹配常规垄作作业的幅宽范围，作业时不会碾压已整理的垄台，整机重心靠近挂载连接点，作业时不会出现偏载翘头的问题。下部的导流结构可将破碎完成的物料均匀导流至作业面，避免物料局部堆积，省去后续人工摊平的工序。设计过程中对运动部件做了干涉校验，辊轴转动时破碎齿与筛面、机架侧壁的间隙控制在合理范围，既不会出现运动剐蹭，也不会因间隙过大漏过未破碎的大块物料，所有受力部位均做了应力校核，保证连续作业时结构不会出现变形开裂，适配长时间户外作业的工况要求。
