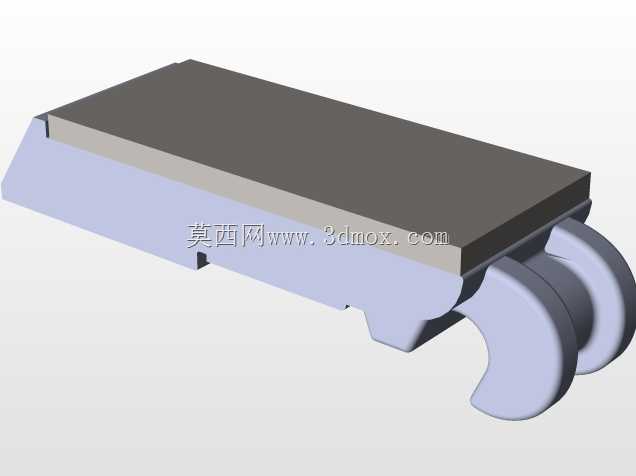

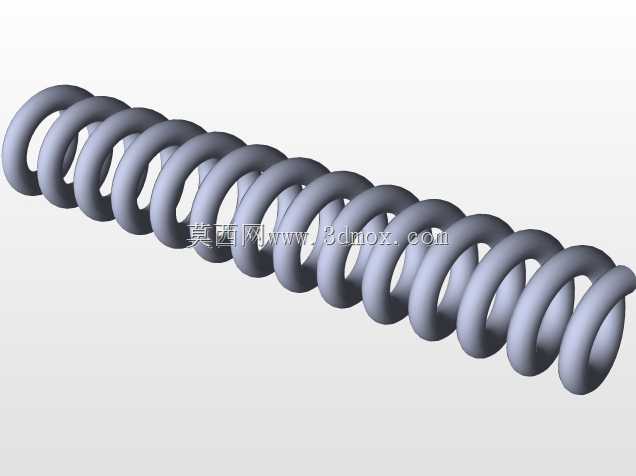

复摆颚式岩石破碎设备结构设计

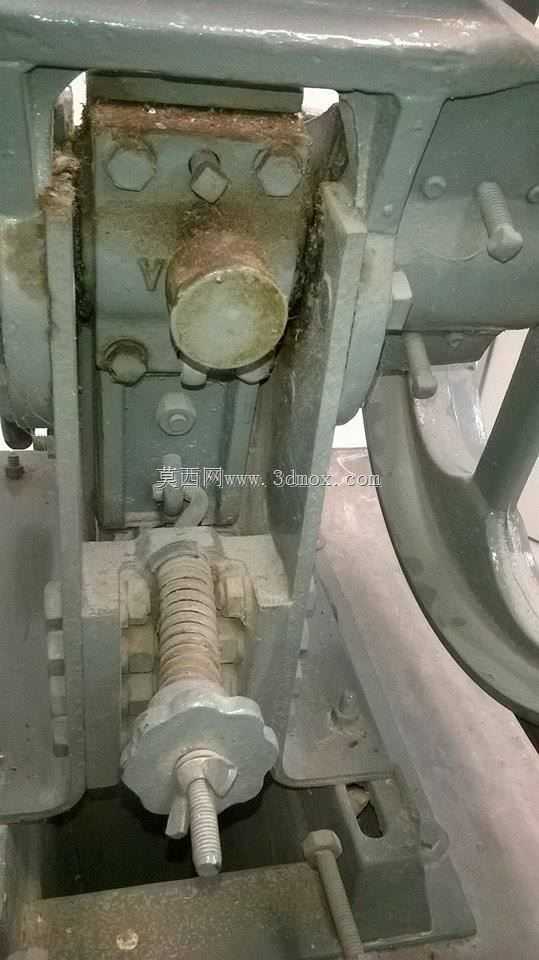

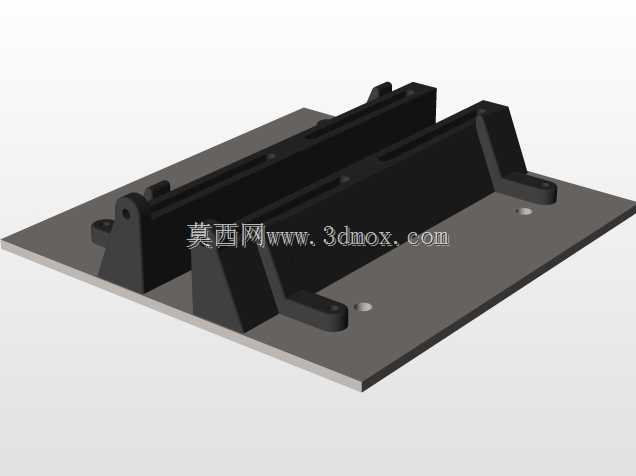

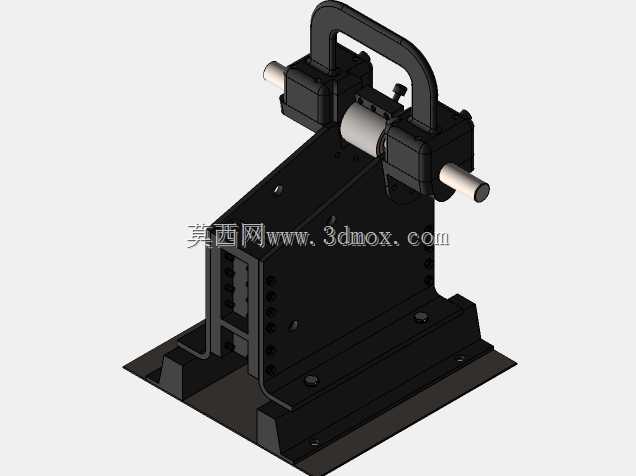

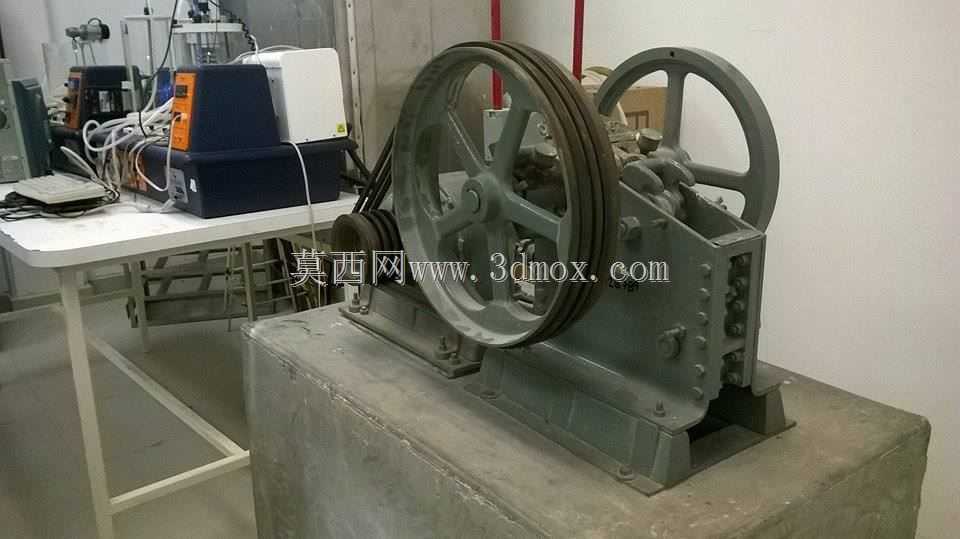

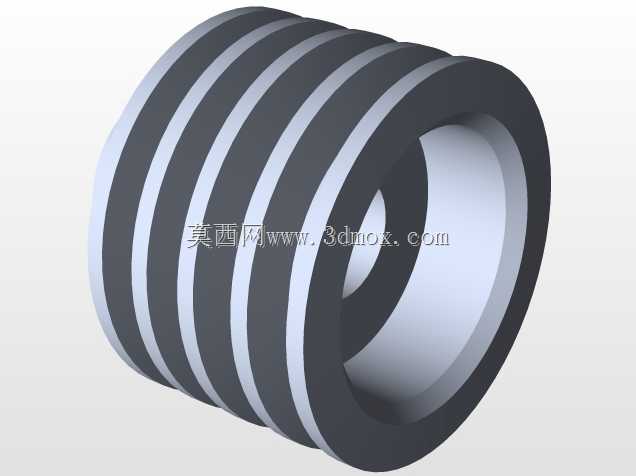

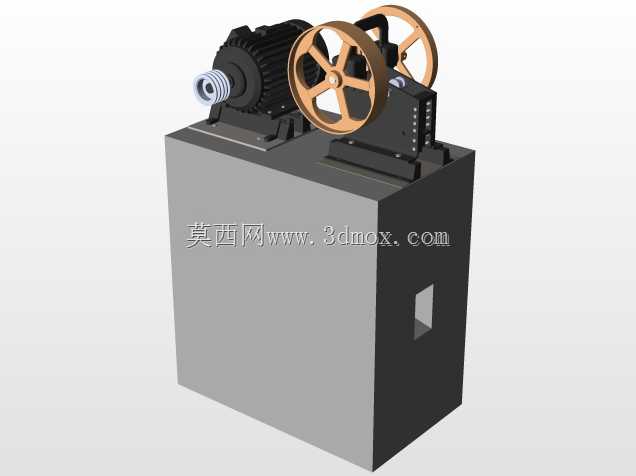

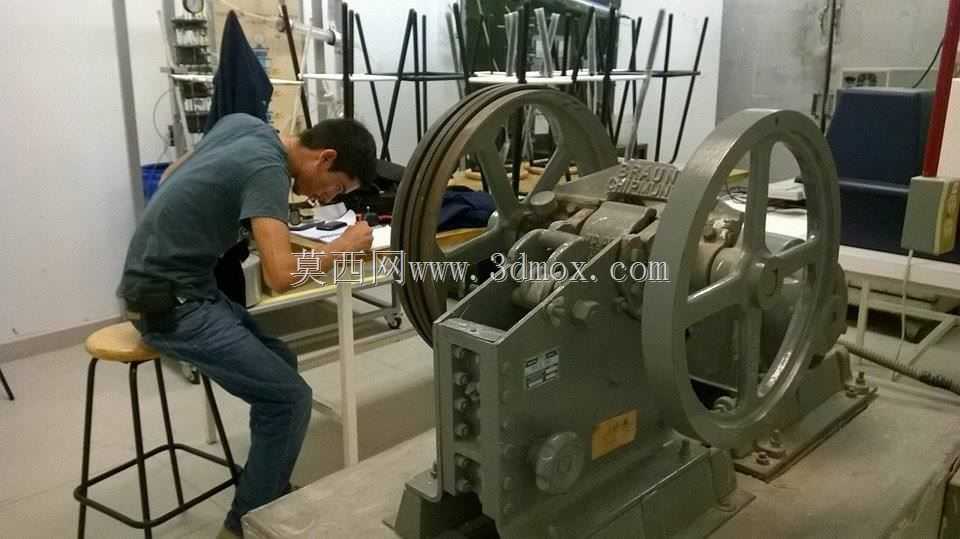

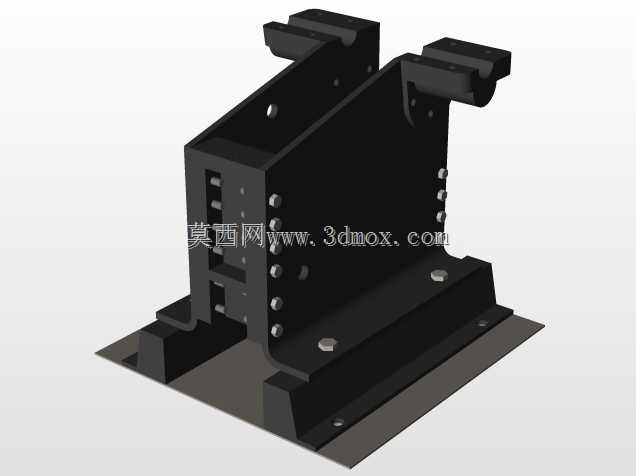

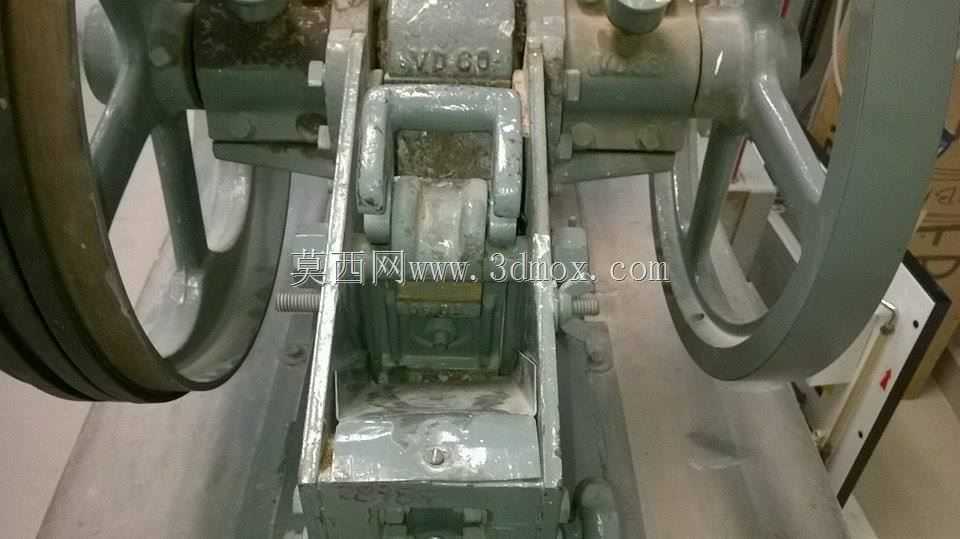

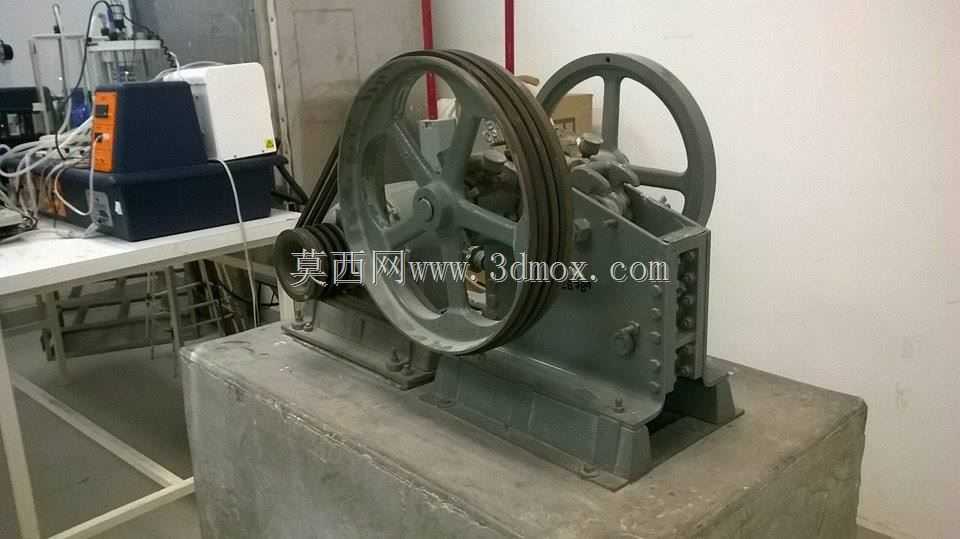

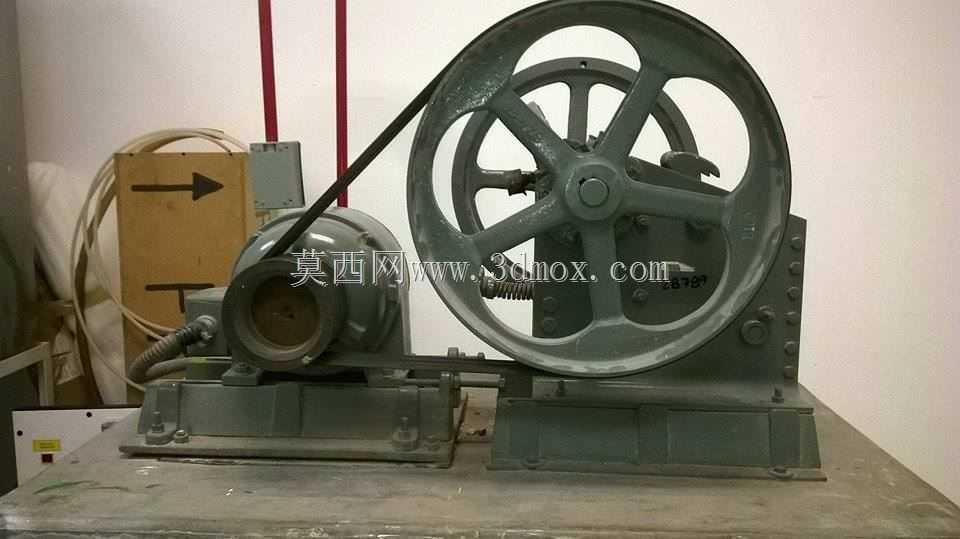

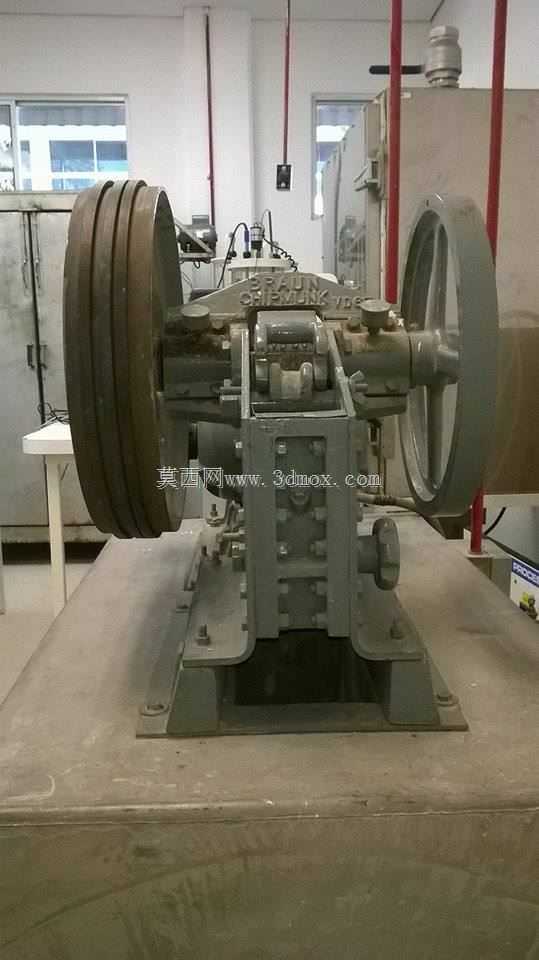

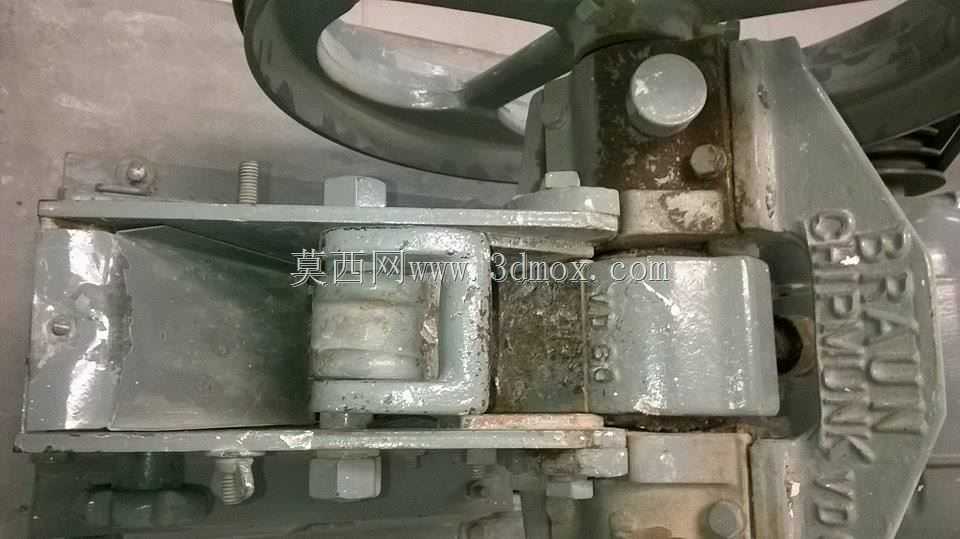

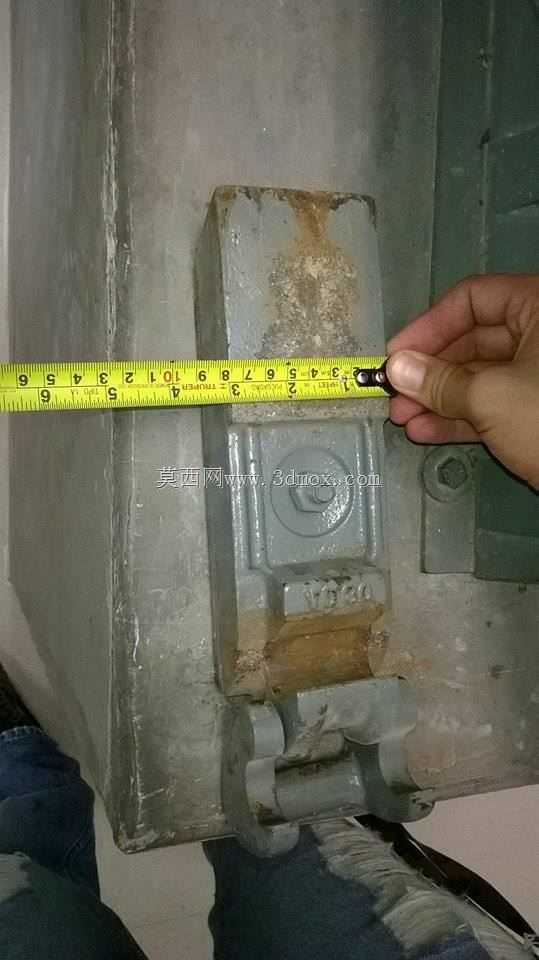

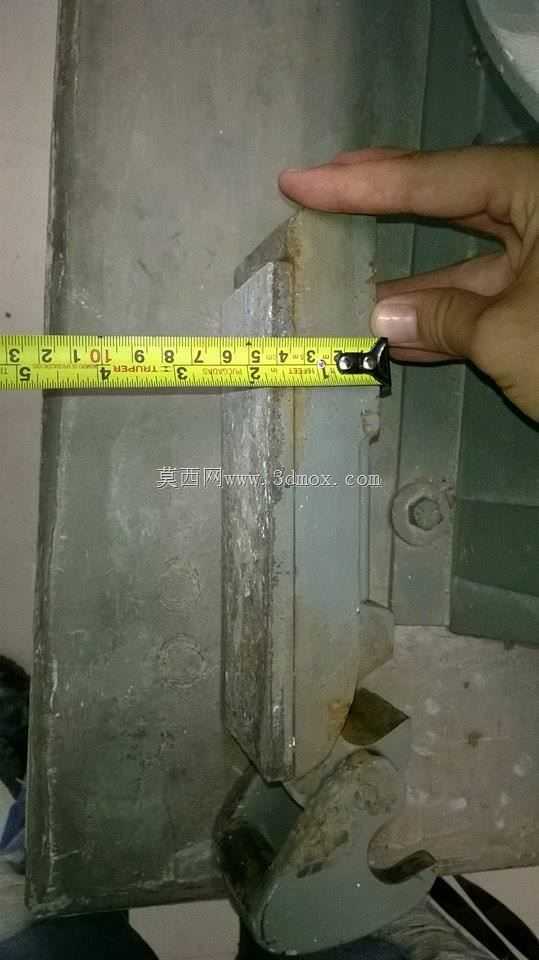

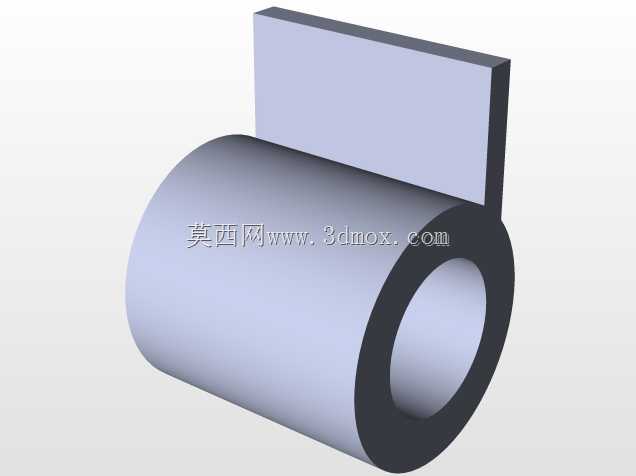

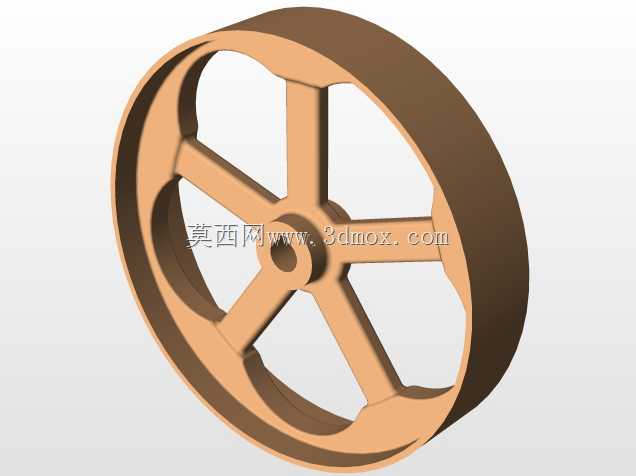

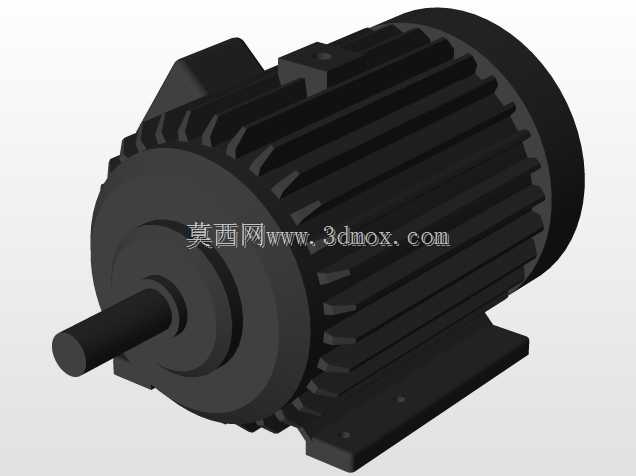

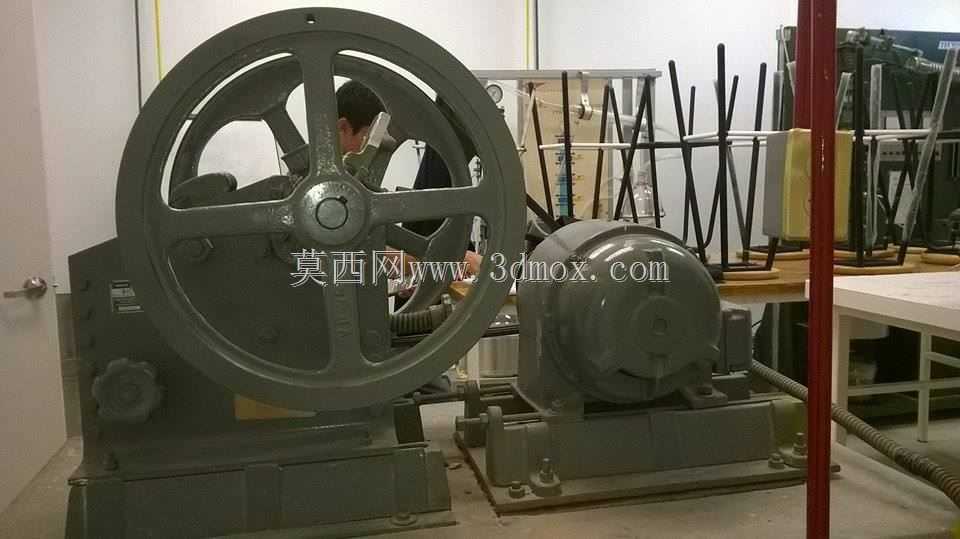

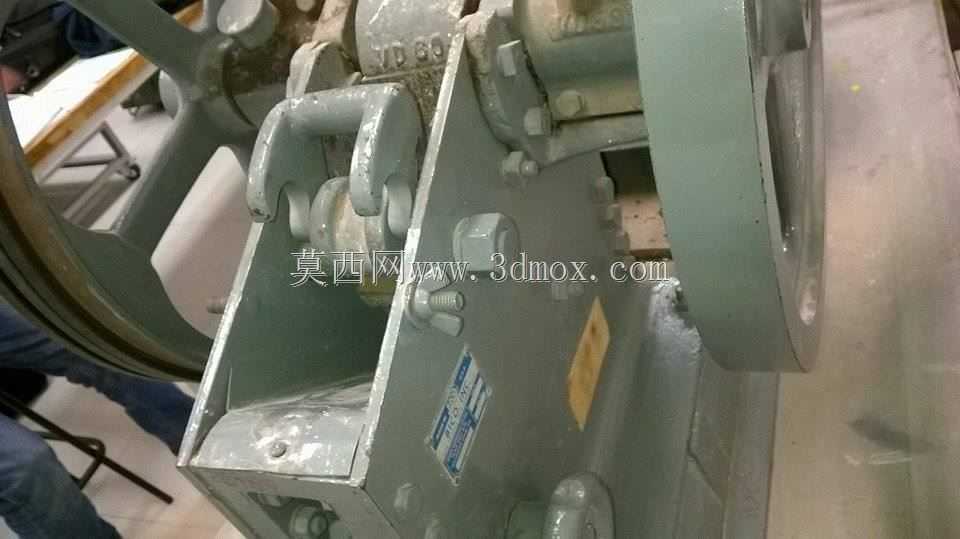

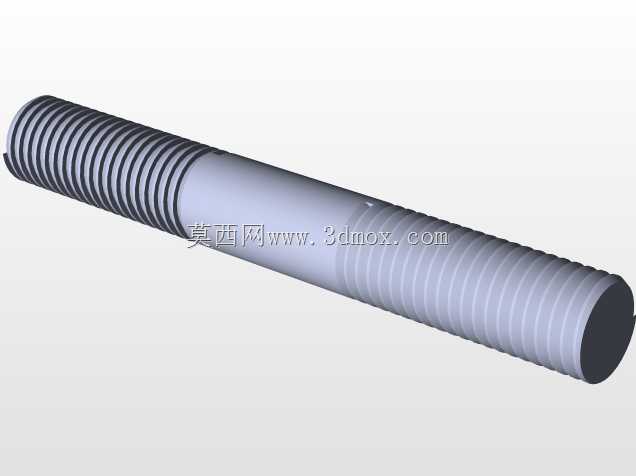

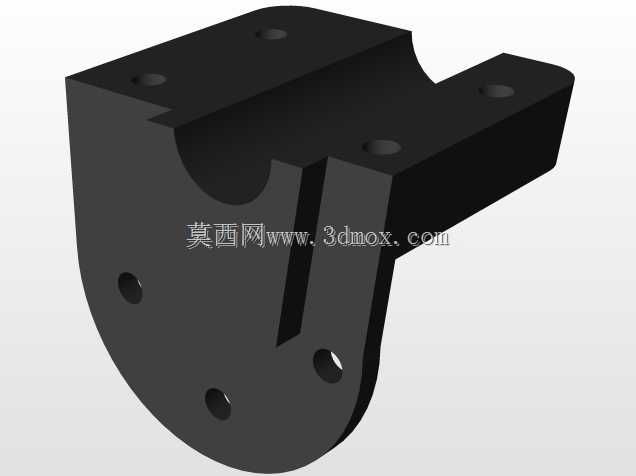

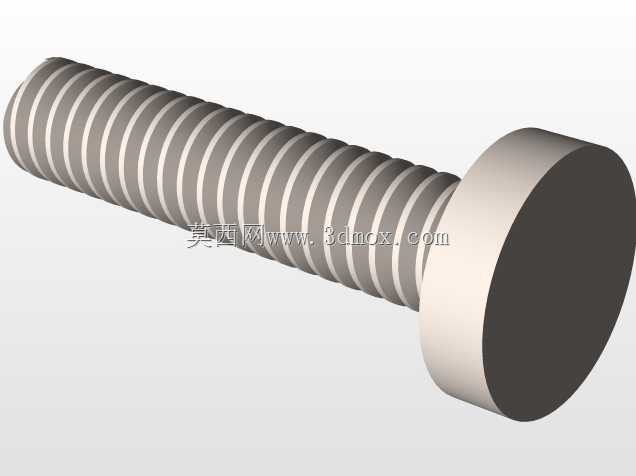

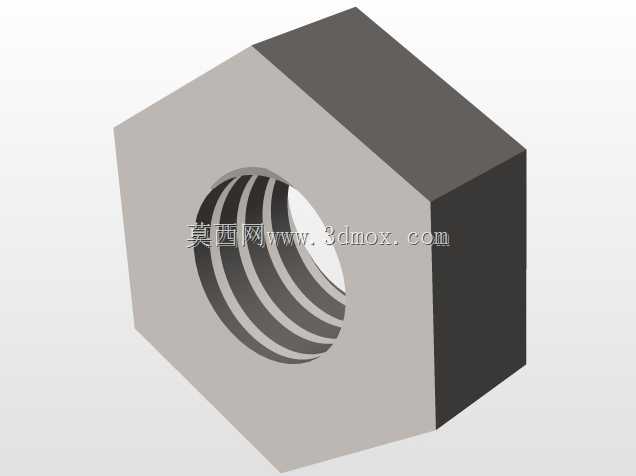

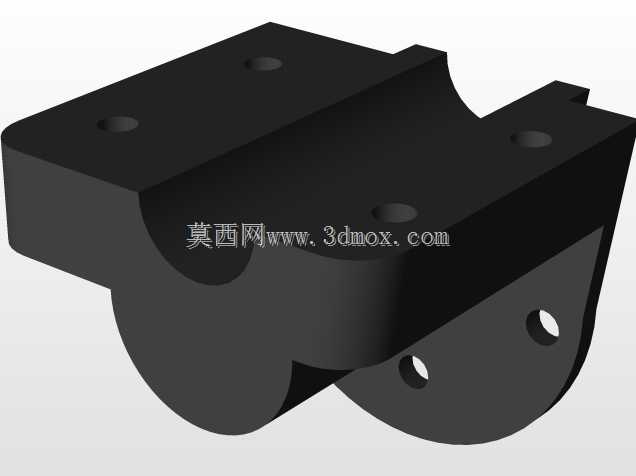

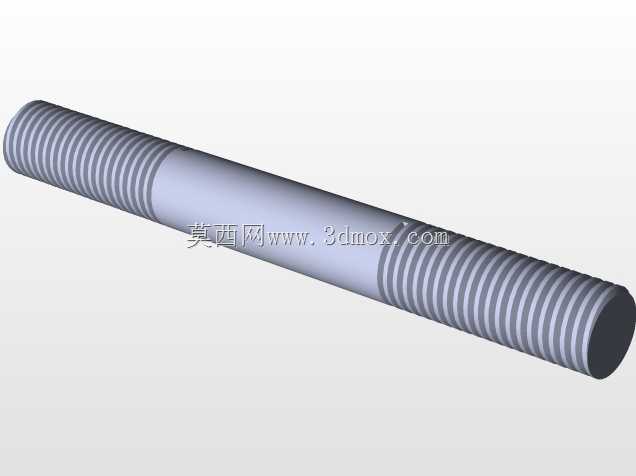

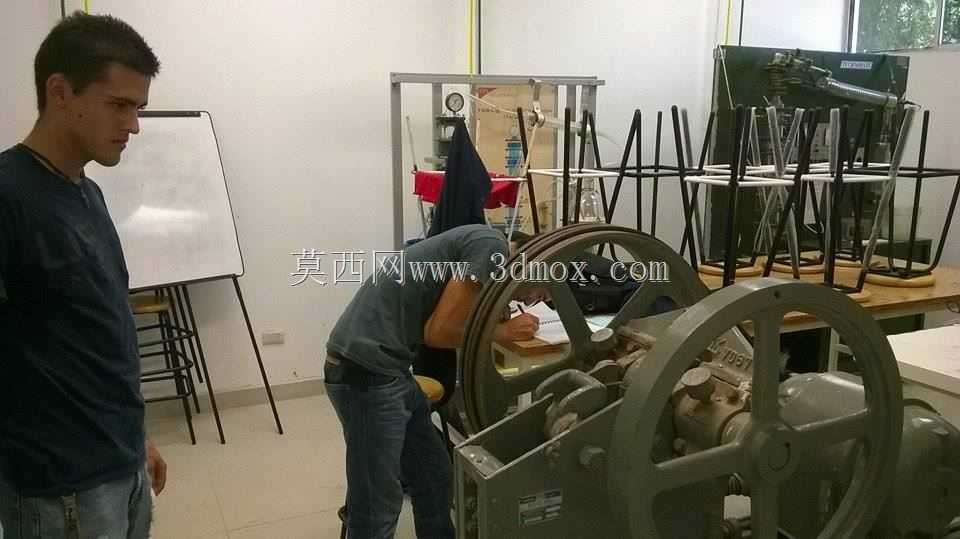

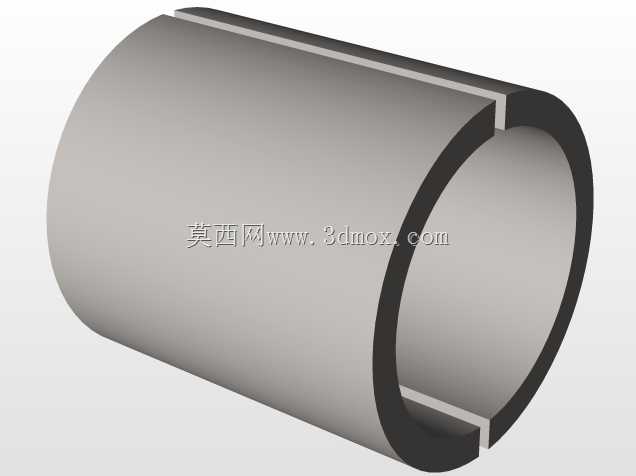

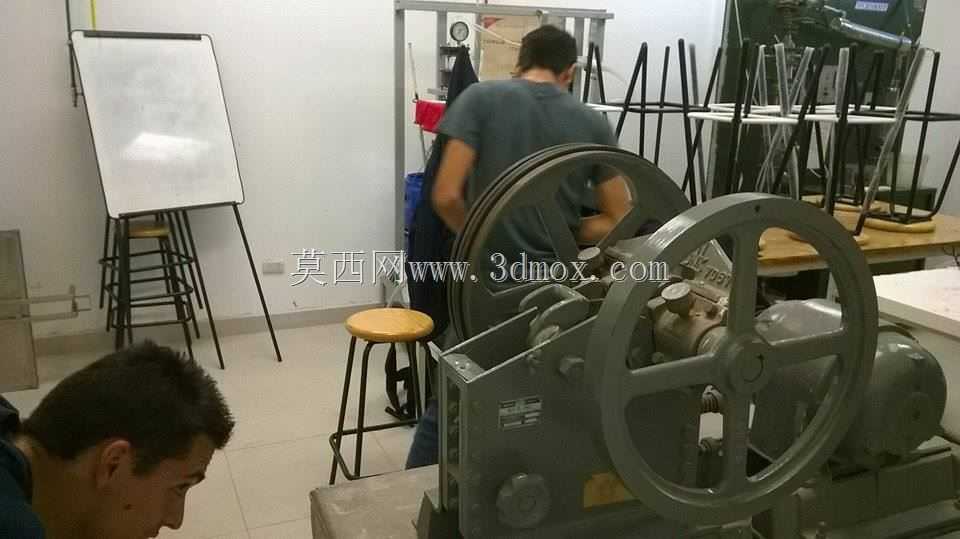

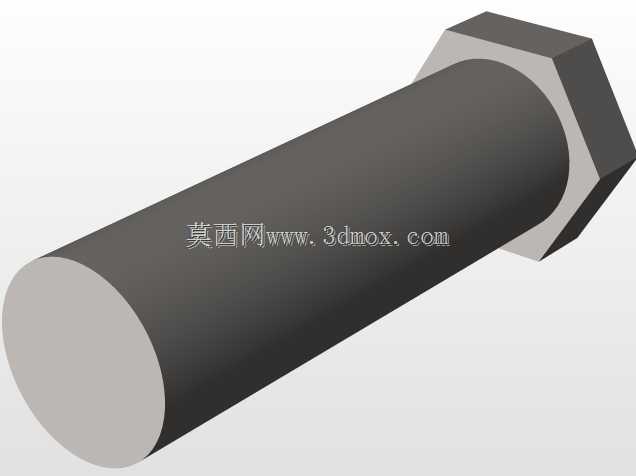

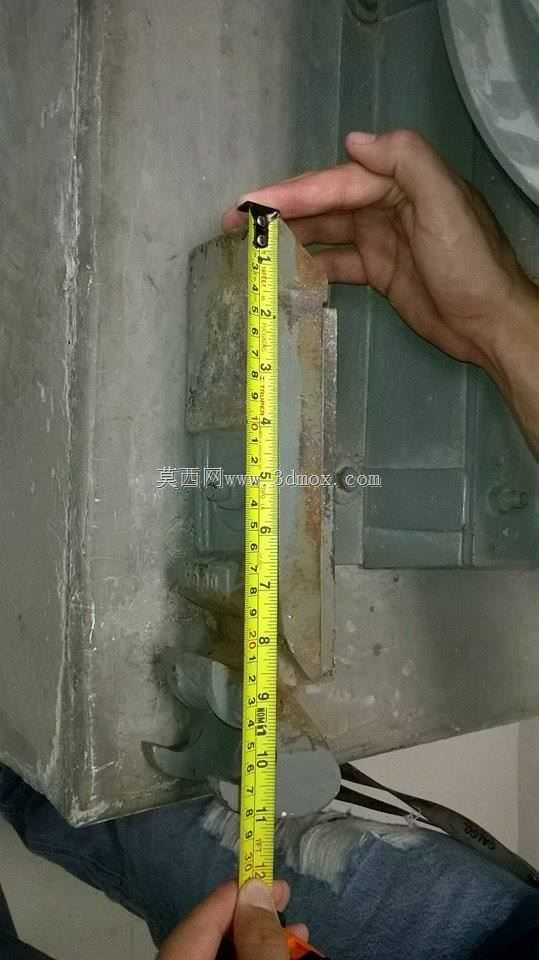

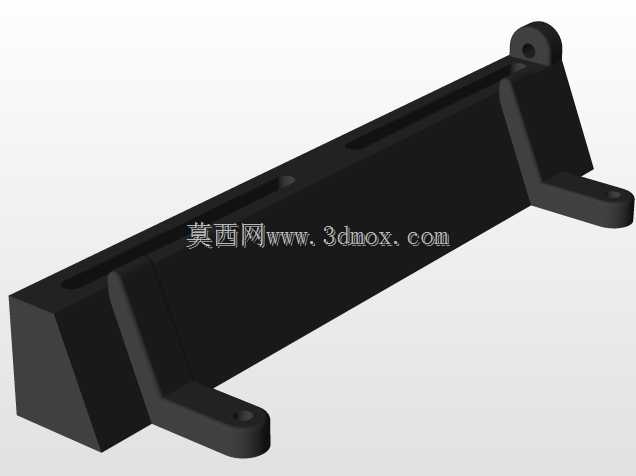

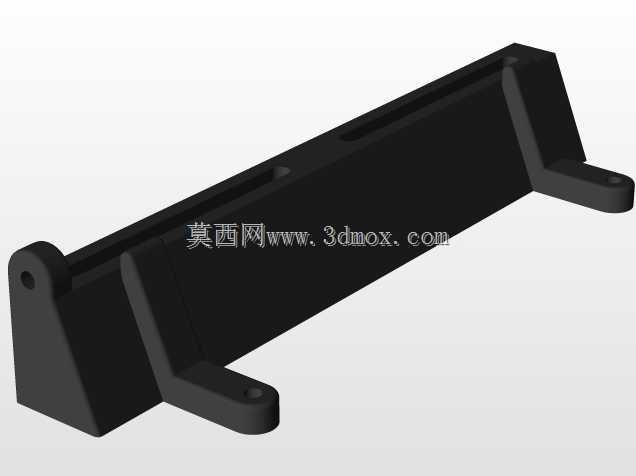

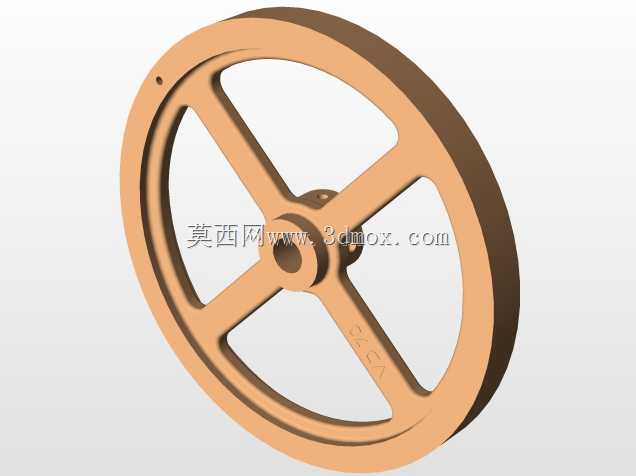

在矿山开采、砂石骨料生产、建筑固废资源化处理的一线作业场景里，粗碎环节的设备可靠性直接决定整条产线的连续运转效率，颚式破碎设备凭借结构简单、维护便捷、对高硬度物料适应性强的特点，始终是粗碎工位的首选机型。这款复摆颚式破碎结构的设计，核心围绕动颚的运动轨迹优化展开，区别于简摆结构的大行程低频次特性，复摆结构的动颚在偏心轴带动下，同时完成挤压与搓磨动作，对硬度在300MPa以内的花岗岩、玄武岩、混凝土块等物料，能实现更稳定的咬入与破碎效果，避免硬物料卡腔导致的闷车故障。从结构布局来看，设备的大带轮兼具飞轮储能作用，在偏心轴运转到非破碎行程时储存动能，破碎行程释放能量抵消硬物料的反作用力，降低电机的峰值负载波动，让整机运转更平稳。动颚与定颚的衬板采用波浪形齿面设计，齿峰对齿谷的排布方式能在挤压时对物料形成多点集中应力，提升破碎效率的同时，减少衬板局部的异常磨损，衬板通过楔块压紧固定，更换时无需拆卸大型部件，现场维护效率更高。安装边界方面，整机的地脚螺栓孔位排布充分考虑了现场混凝土基础的承重需求，机架采用高强度铸钢件一体成型，避免焊接机架的应力集中开裂问题，进料口的宽度与最大进料粒度匹配，出料口通过楔块调整机构可在一定范围内调节出料粒度，适配不同后续筛分设备的进料要求。肘板作为整机的过载保护部件，当不可破碎的异物进入破碎腔时，肘板会先行断裂切断动力传递，避免偏心轴、动颚等核心部件受冲击损坏，这种纯机械的过载保护结构，相比液压过载保护更适配粉尘大、工况恶劣的野外作业场景，无需复杂的液压管路维护，故障率更低。设备的润滑点采用集中排布设计，日常巡检时可快速完成各轴承部位的注脂维护，密封结构采用多道迷宫密封，阻挡破碎产生的细粉尘进入轴承腔，延长轴承的使用寿命。
