小型皮带传动甘蔗榨汁装置结构设计

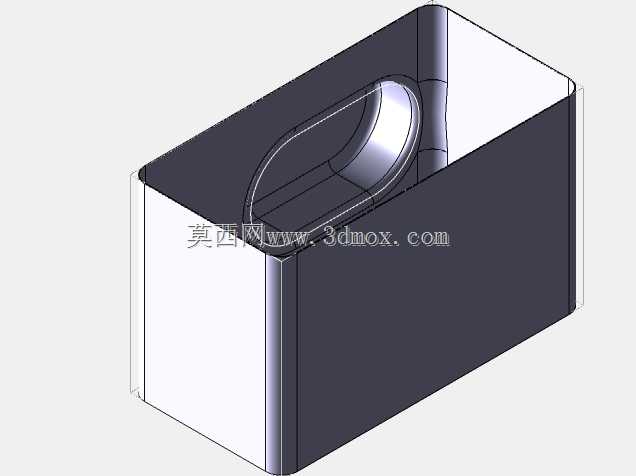

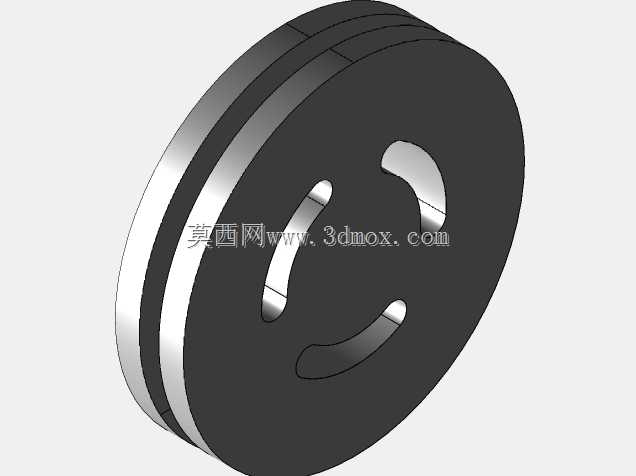

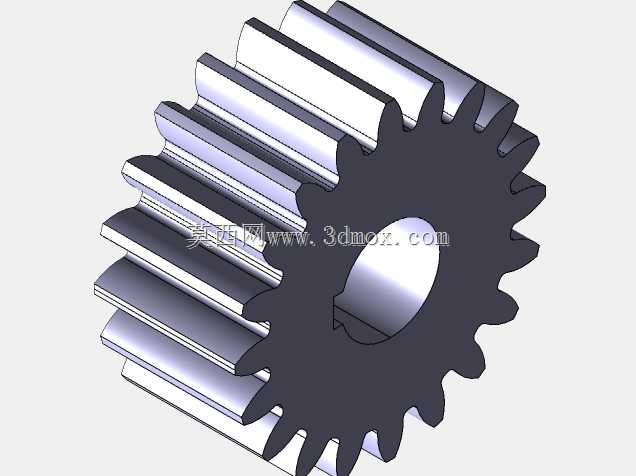

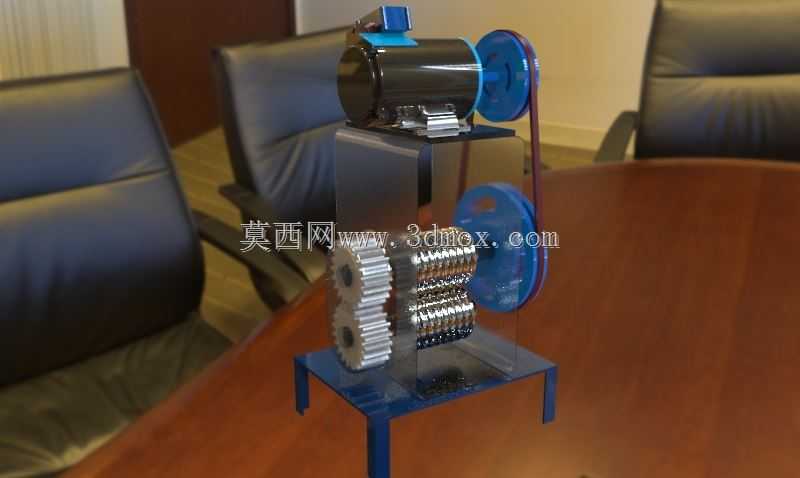

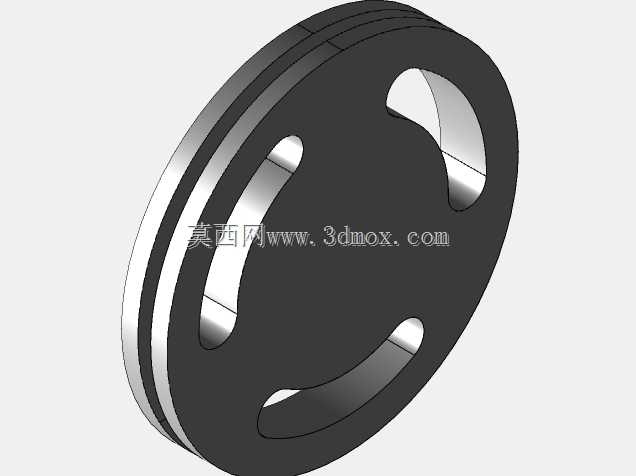

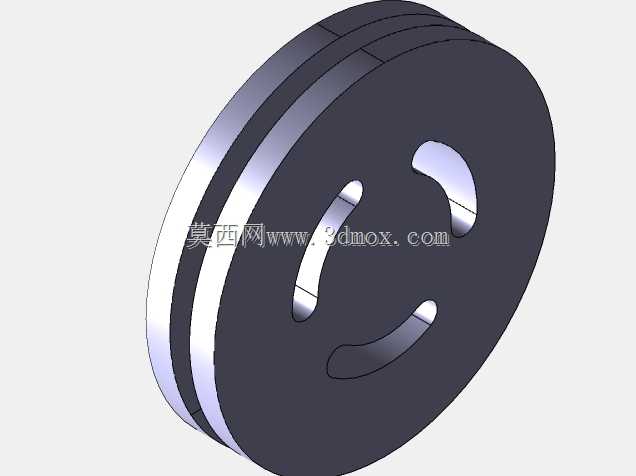

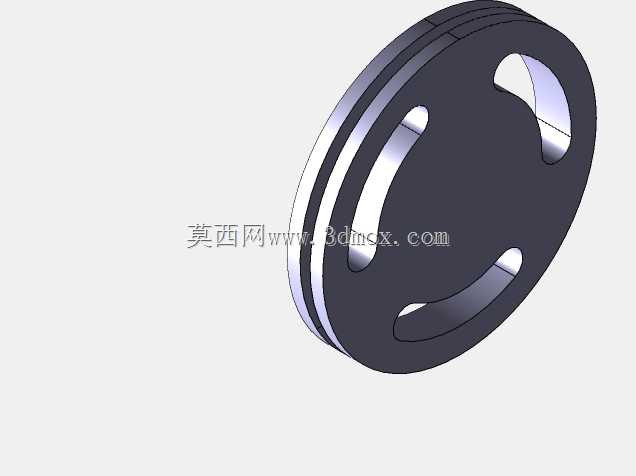

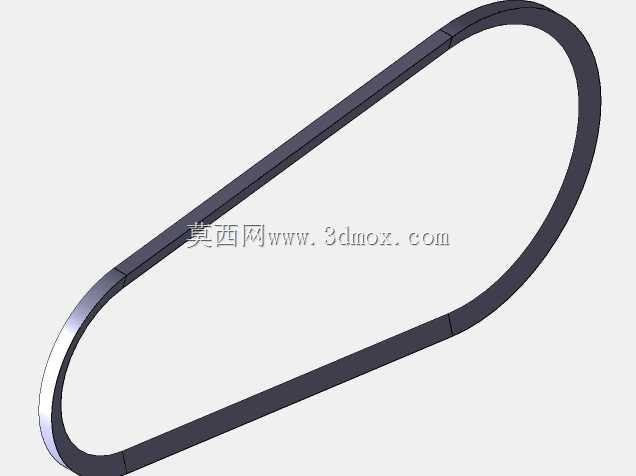

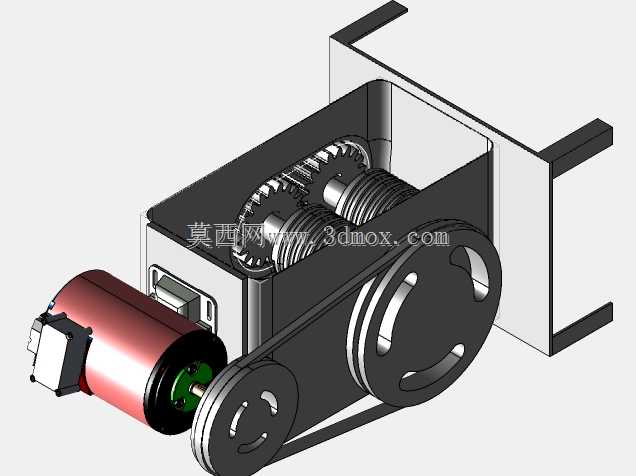

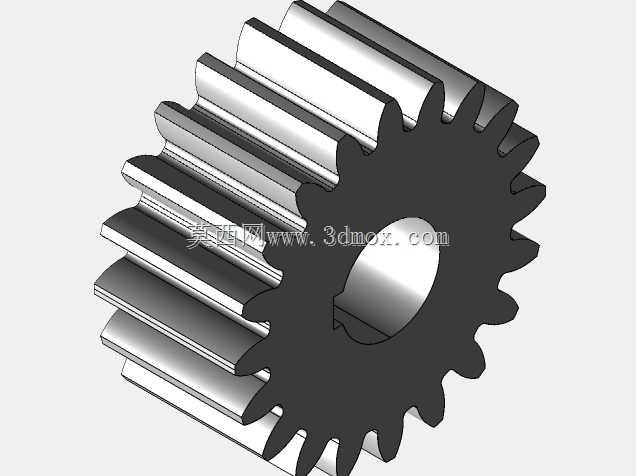

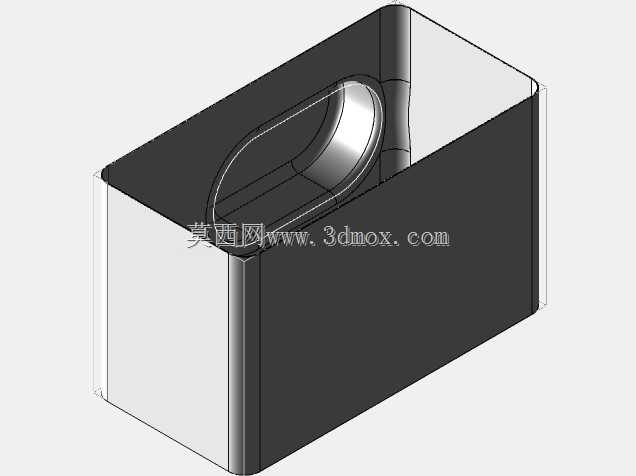

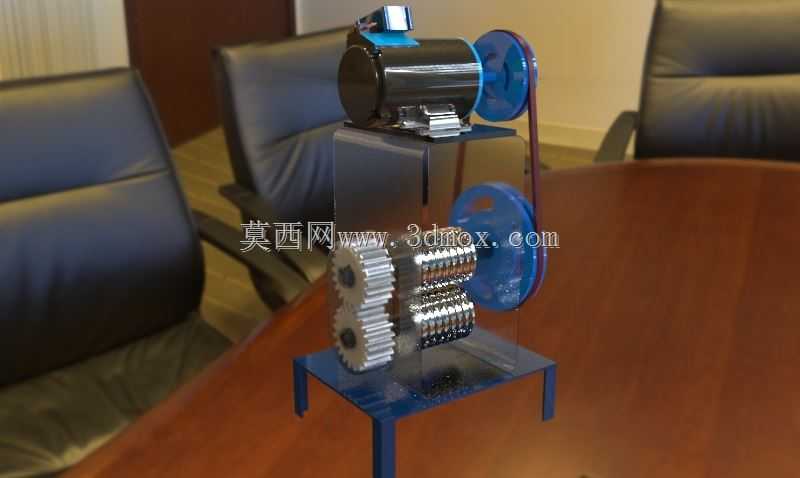

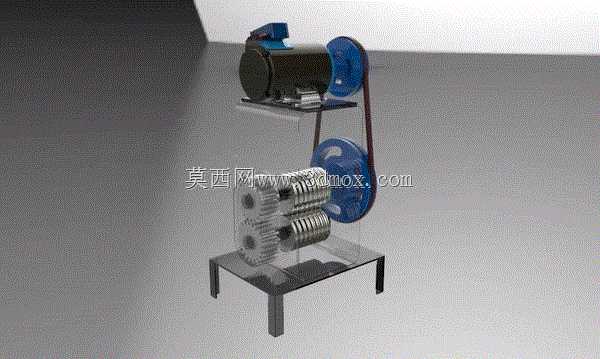

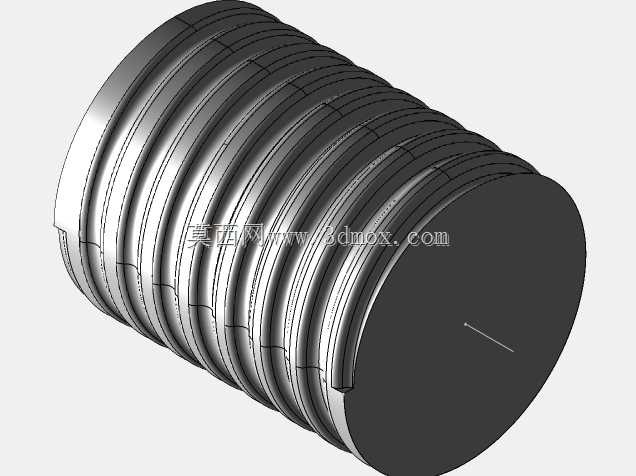

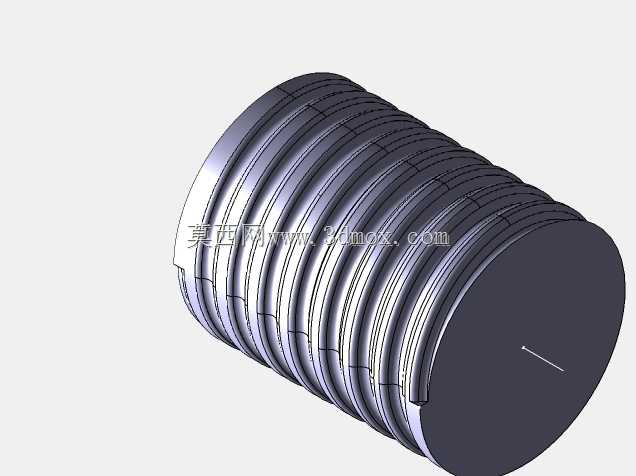

这款小型甘蔗榨汁装置，主要面向小型饮品门店、流动摊点等场景的鲜榨甘蔗加工需求，整体采用立式排布结构，通过带传动实现动力的一级减速传递，配合多组啮合齿轮组完成压榨扭矩的放大，能够满足鲜食甘蔗的连续压榨作业需求。从结构布局来看，动力单元布置在装置上部，通过支架与下部压榨辊组形成垂直排布，皮带轮采用双槽带轮设计，既可以匹配不同转速的动力输入调整传动比，也能保证传动过程的稳定性，避免单皮带传动打滑导致的压榨扭矩不足问题。下部压榨单元采用多组平行压辊配合渐开线圆柱齿轮啮合传动，压辊表面加工有细密的齿形沟槽，能够在压榨过程中增大与甘蔗表皮的摩擦力，避免进料打滑，同时多组压辊的逐级挤压设计，可以逐步压碎甘蔗纤维，充分榨取蔗汁，相比单辊压榨结构出汁率提升明显。装置的支撑框架采用薄钢板折弯成型的立式支架，底部预留四个安装支脚，既可以直接放置在操作台面使用，也可以通过螺栓固定在专用机架上，整体安装边界紧凑，占用台面空间不足0.2平方米，适合狭小操作空间的使用场景。设计过程中重点考虑了日常维护的便捷性，皮带轮外侧预留了皮带更换的操作空间，齿轮组的啮合位置采用开放式布局，日常加注润滑脂无需拆解整体框架，压辊组件采用快拆式轴端固定，长期使用后可以快速拆卸清理压辊缝隙残留的蔗渣，避免残渣霉变影响食品卫生。传动路径的设计上，电机输出轴直接连接主动带轮，通过橡胶V带将动力传递到下部压榨辊组的从动带轮，从动带轮与主动压榨辊同轴固定，再通过主动辊端部的齿轮依次带动其余压辊同步反向转动，形成连续的进料压榨通道，进料口设置在压辊组的侧上方，甘蔗从侧方送入后会被转动的压辊自动卷入挤压，蔗汁从压辊下方的预留空间流出，蔗渣则从压辊组另一侧排出，整体作业流程无需复杂的人工辅助操作。结构强度校核阶段，针对压榨过程中齿轮承受的径向载荷做了针对性加强，齿轮模数选用适配小扭矩传动的标准模数，既保证传动过程的齿面强度，也控制了整体的重量与制造成本，支架的折弯边做了翻边加强处理，避免长期承受传动振动出现支架变形，保证带轮的传动平面度，延长皮带的使用寿命。
