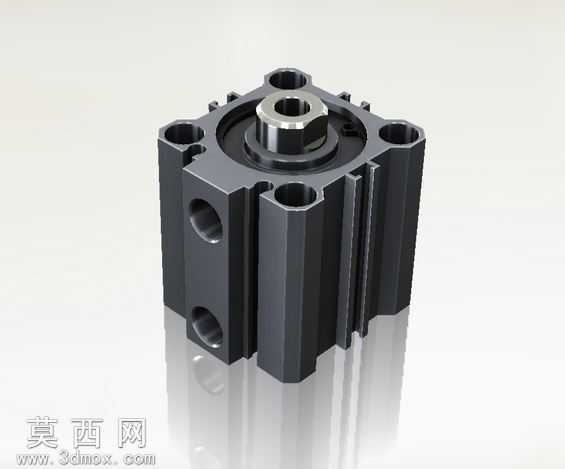

SMC薄型气缸CDQ2B32-15D三维结构设计

本作品为SMC CDQ2B32-15D薄型气缸的高精度三维建模成果，建模过程严格遵循原厂公开的产品规格参数，对气缸的每一处结构尺寸进行1:1还原，确保模型与实物的所有维度完全匹配，可直接用于气动回路装配仿真、设备布局干涉校验等工业场景。建模阶段采用SolidWorks作为核心建模工具，以气缸的中心轴线为基准建立全局坐标系，首先构建气缸的方形主体缸体部分，通过拉伸凸台命令生成缸体的基础轮廓，精准定位四个角部的安装通孔位置与孔径，同时对缸体侧面的气口接口进行细节刻画，还原气口的内螺纹结构与沉台特征，保证气路连接结构的准确性。针对缸体内部的活塞腔体，采用抽壳与切除拉伸结合的方式，严格控制缸壁厚度与腔体直径尺寸，匹配32mm缸径的设计规格，还原15mm行程对应的腔体轴向长度，确保活塞运动的行程空间完全符合设计要求。前端盖部分与缸体采用一体化结构设计思路，精准还原端盖中心的活塞杆伸出孔结构，对孔内的密封槽位进行细节建模，还原密封圈安装位的沟槽尺寸与倒角特征，同时刻画端盖表面的安装定位凹点，匹配实物的装配定位结构。活塞杆与活塞组件采用单独零件建模后装配的方式完成，活塞杆头部的外螺纹连接端、活塞本体的密封环安装槽都进行了精细化处理，还原活塞上的导向环、密封圈的安装位结构，确保活塞与缸体内壁的配合尺寸符合公差要求。渲染阶段采用KeyShot完成材质与光影效果制作，缸体主体赋予哑光黑色硬质阳极氧化铝合金材质，调整材质的粗糙度与金属度参数，还原工业气动元件的表面质感；活塞杆部分赋予抛光不锈钢材质，添加轻微的环境反射效果，突出金属件的光洁度；端盖与气口的金属部分调整为亮面金属质感，与缸体的哑光质感形成层次区分。场景搭建采用浅灰色渐变背景，添加柔和的顶光与侧补光，弱化生硬阴影，同时在模型下方添加微弱的地面反射效果，突出气缸的方正薄型结构特征，让模型的各个安装孔、气口、活塞杆结构都清晰呈现。整个建模过程完全遵循薄型气缸的设计逻辑，省略了非必要的内部微小倒角等不影响装配与展示的特征，在保证模型结构完整、尺寸精准的前提下控制模型文件大小，兼顾仿真使用与展示效果，模型可导出为STEP、IGES等通用格式，适配各类三维设计软件的使用需求，可直接用于自动化设备的气动系统设计、装配教学演示、产品样本渲染等多个场景，能够帮助设计人员快速完成设备的气动元件布局，减少重复建模的工作量，也可作为气动元件教学的直观三维演示素材，清晰展示薄型气缸的外部结构与装配关系。
