十字轴式万向联轴器结构设计

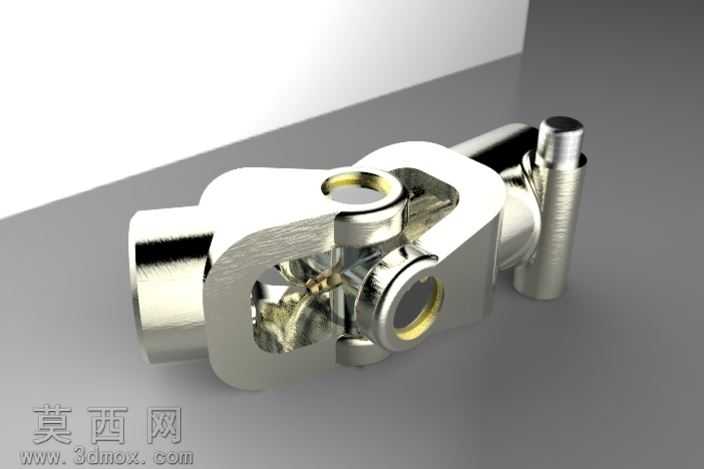

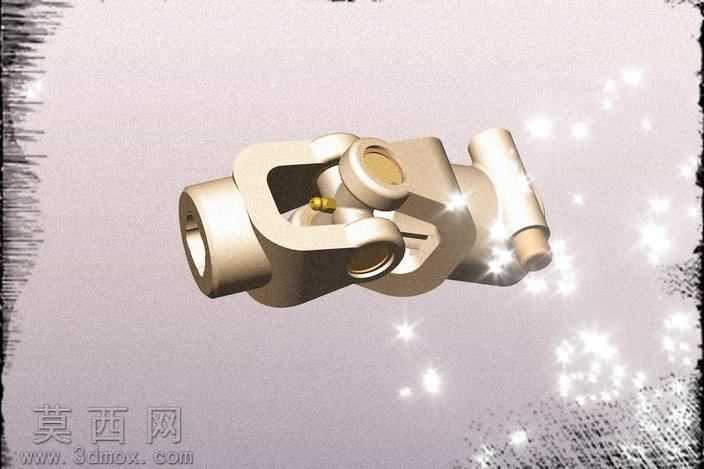

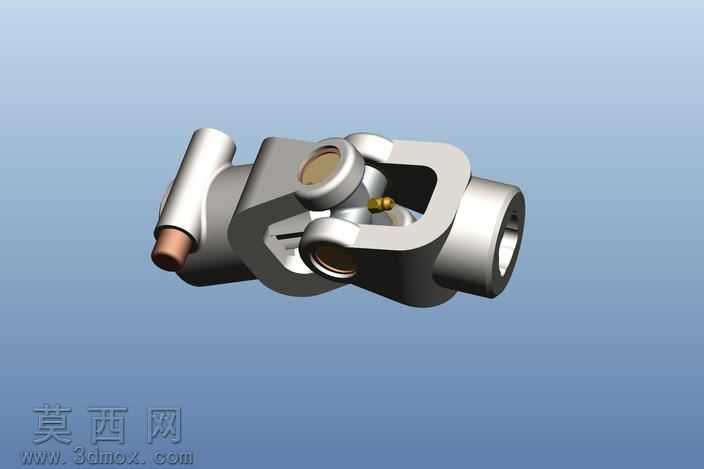

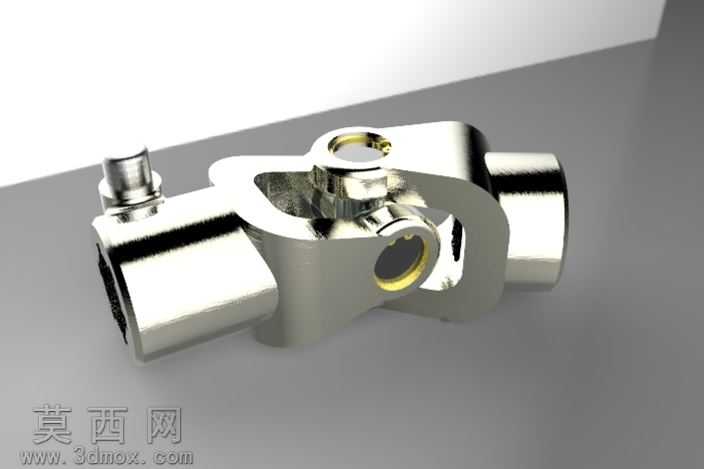

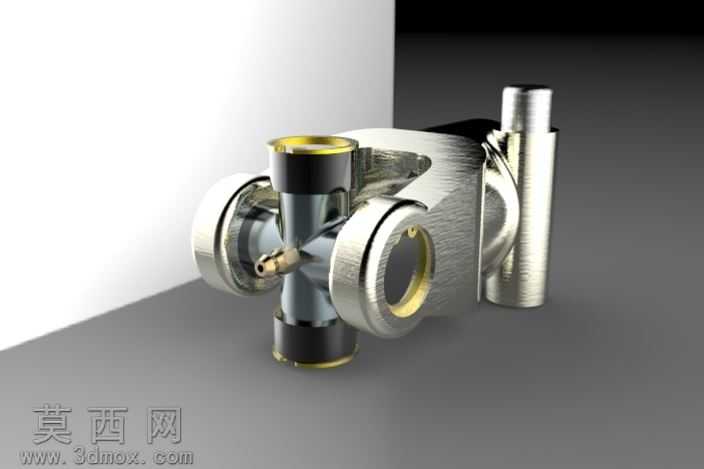

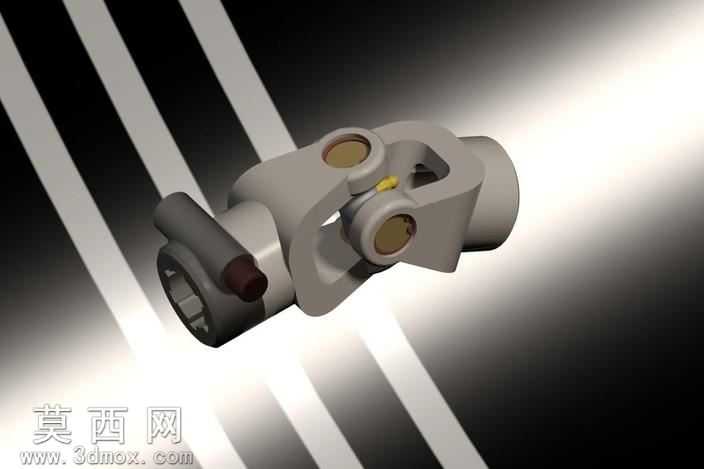

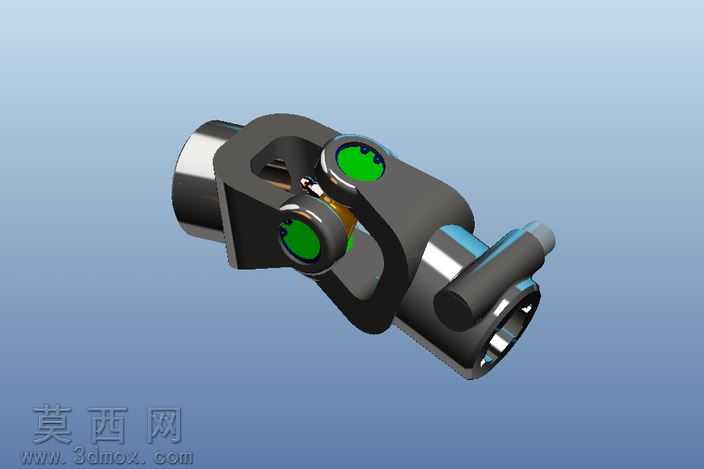

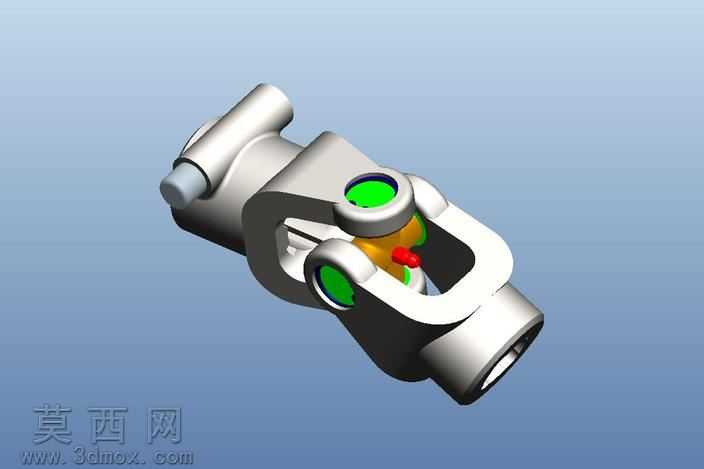

本作品为十字轴式万向联轴器的三维建模设计，建模过程中严格遵循机械传动部件的设计规范，首先完成整体结构的草图绘制，精准定位十字轴、叉形接头、轴套等核心部件的装配基准，通过拉伸、旋转、切除等基础建模命令构建各零件的基础实体，针对铰接配合部位进行公差适配的细节处理，确保十字轴与叉形接头的轴孔配合间隙符合转动要求，避免出现运动干涉问题。材质设置上，主体金属部件采用抛光铬钢材质，调整反射率、粗糙度参数还原金属件的高光亮面质感，轴套衬套部位设置黄铜材质，通过色彩与质感区分不同功能的零件，提升模型的辨识度与真实感。渲染阶段采用三点布光方案，主光源提供主要照明凸显金属表面的高光轮廓，辅助光源消除暗部死黑区域，补光勾勒零件边缘结构，搭配浅灰色哑光背景突出联轴器主体，渲染输出的效果图清晰展现零件的曲面过渡、边角倒角以及装配关系。结构设计上，该万向联轴器采用经典的双叉铰接十字轴结构，可实现两轴存在夹角情况下的扭矩传递，两端的轴孔设计用于连接输入与输出轴，十字轴的四个轴颈分别与两个叉形接头配合，能够补偿两轴之间的角度偏移，适用于传动系统中存在轴线偏角的工况。设计过程中重点考量了铰接部位的转动灵活性与结构强度，对叉形接头的受力部位进行了圆角过渡处理，避免应力集中问题，同时对各零件的壁厚进行合理设置，在保证结构强度的前提下控制整体重量，装配过程中严格按照实际装配顺序添加配合约束，确保各部件的相对运动关系与实际产品一致，可用于机械传动结构的教学演示、产品选型参考以及虚拟装配仿真使用，完整还原了十字轴万向联轴器的结构特征与工作原理。
