圆管环缝焊接专用工装夹具结构

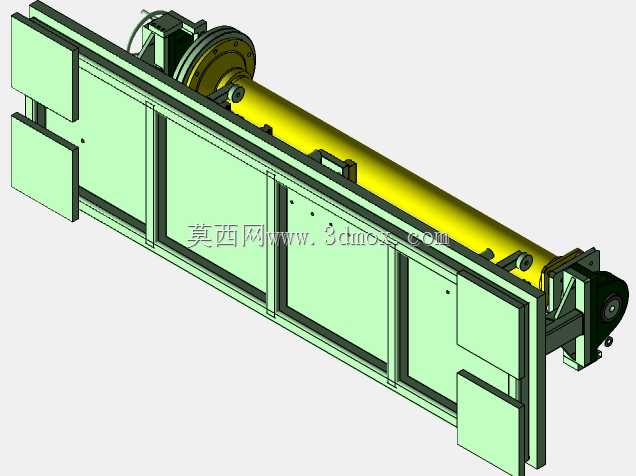

这套工装主要面向长直圆管类工件的环缝焊接作业场景，在压力容器配套管件、流体输送管道预制、钢结构圆管构件加工的车间生产环节中，可解决长圆管焊接时同轴度难保证、焊接过程工件窜动、环缝成型一致性差的实际问题。整套工装采用卧式长床身布局，床身主体由型钢焊接框架拼接而成，外侧覆盖防护门板，既可以遮挡内部的传动走线与支撑结构，也能避免焊接飞溅落入工装内部造成卡滞。床身两端分别设置装夹定位机构，一端配置带回转驱动的法兰装夹盘，可根据待焊圆管的端法兰尺寸更换适配的卡爪，带动工件按照焊接所需的转速匀速回转，匹配手工焊或者自动焊枪的走速实现整圈环缝的连续焊接；另一端配置可沿床身导轨滑动的尾座顶紧机构，顶紧头采用带定心锥面的回转结构，可根据待焊圆管的长度调整尾座的固定位置，适配不同长度规格的圆管装夹需求，顶紧力可通过尾座侧的调节机构调整，避免顶紧力过大造成薄壁圆管变形，或是顶紧力不足导致焊接过程工件晃动。设计过程中优先考虑了装夹的同轴度控制，两端装夹机构的回转中心经过同轴度校准，床身导轨面经过铣削加工保证直线度，确保长圆管装夹后整根工件的径向跳动量控制在焊接工艺允许的范围内，避免环缝出现错边、焊偏的缺陷。工装的安装边界需匹配车间的焊接作业工位，床身底部设置可调垫铁，可在不平整的车间地面上调整工装的水平度，避免长期使用后床身变形影响装夹精度；床身侧面预留了焊枪支架的安装接口，可根据需求加装自动焊枪的进给调节机构，实现半自动化焊接作业。整套结构没有冗余的复杂设计，所有支撑筋板的布局都经过受力校核，长圆管放置在床身中间的辅助支撑块上，辅助支撑块的高度可微调，避免长圆管因自重产生下挠变形，影响两端的装夹定位精度，同时辅助支撑块采用耐磨铜质接触面，减少工件回转时的摩擦阻力，也避免划伤圆管的外表面。在实际使用中，操作人员只需将待焊的圆管段吊装到辅助支撑上，调整尾座位置顶紧工件两端，调整好焊接参数后启动回转驱动，即可配合焊枪完成整圈环缝的焊接作业，相比传统的手工转动工件焊接方式，可大幅降低操作人员的劳动强度，同时提升环缝焊接的成型质量，减少后续焊缝打磨、返修的工作量。
