轻型动力曲轴专用安装工装结构

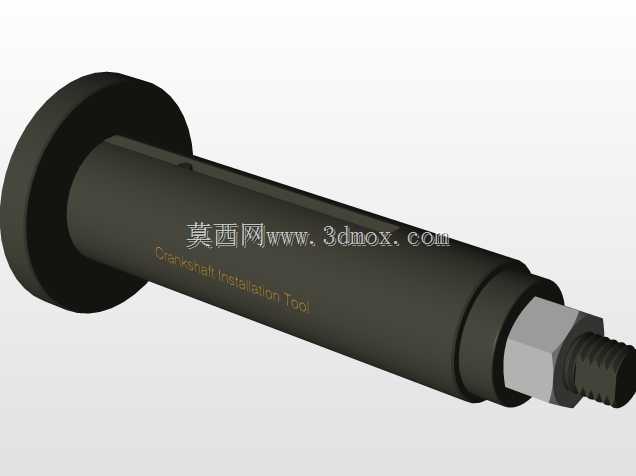

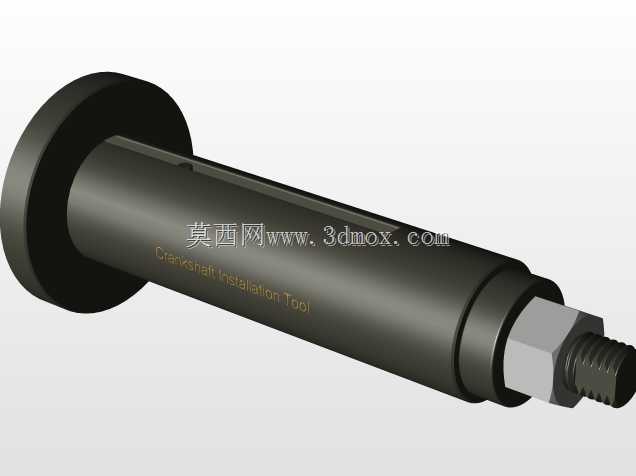

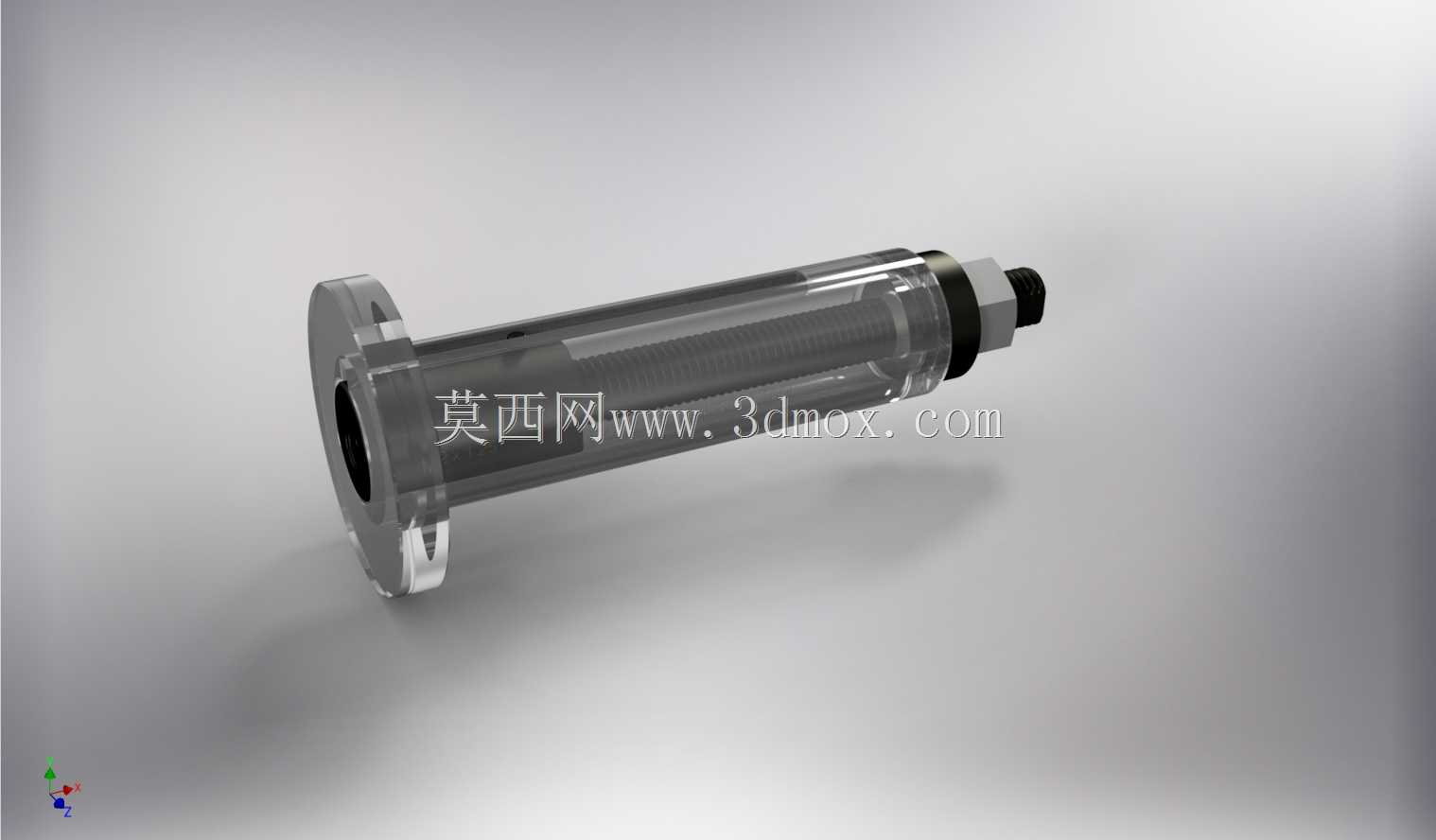

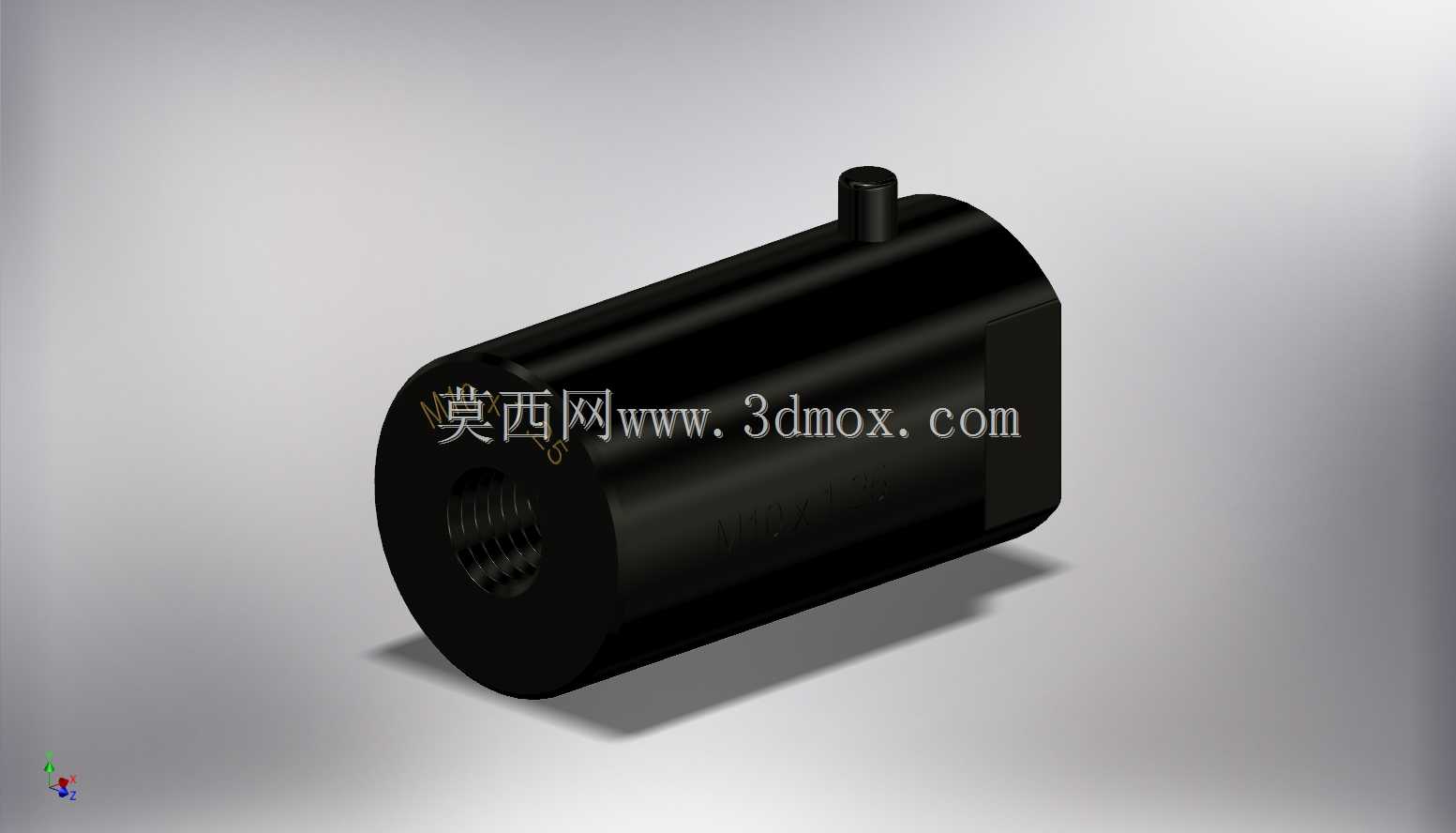

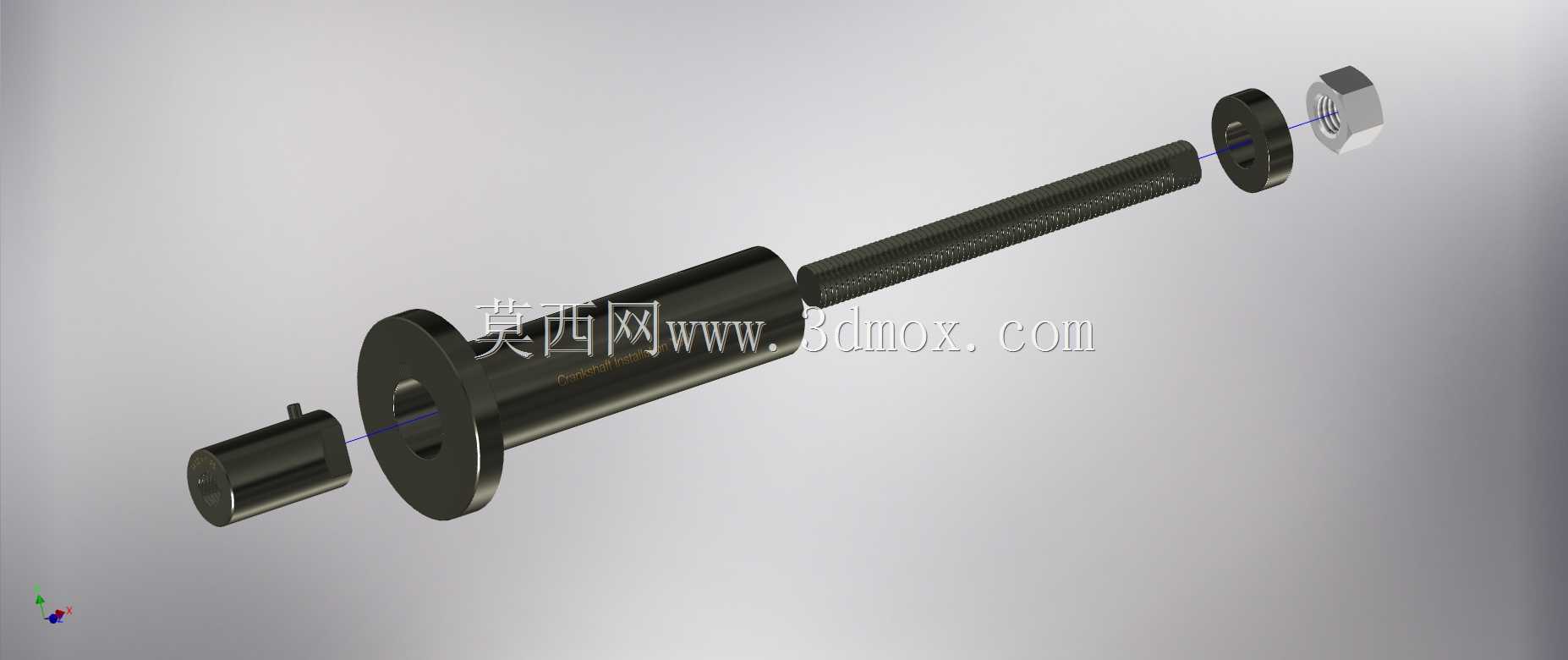

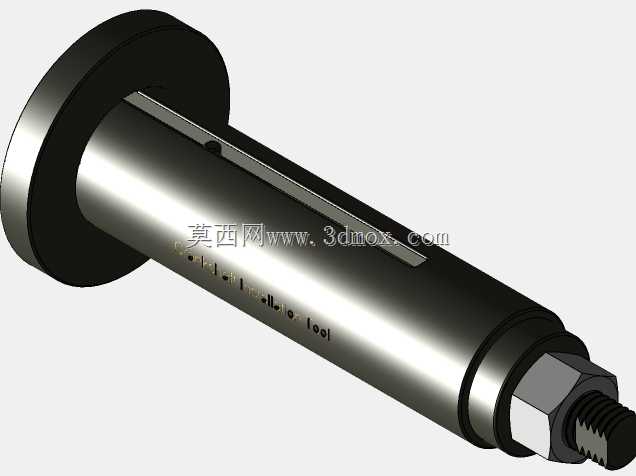

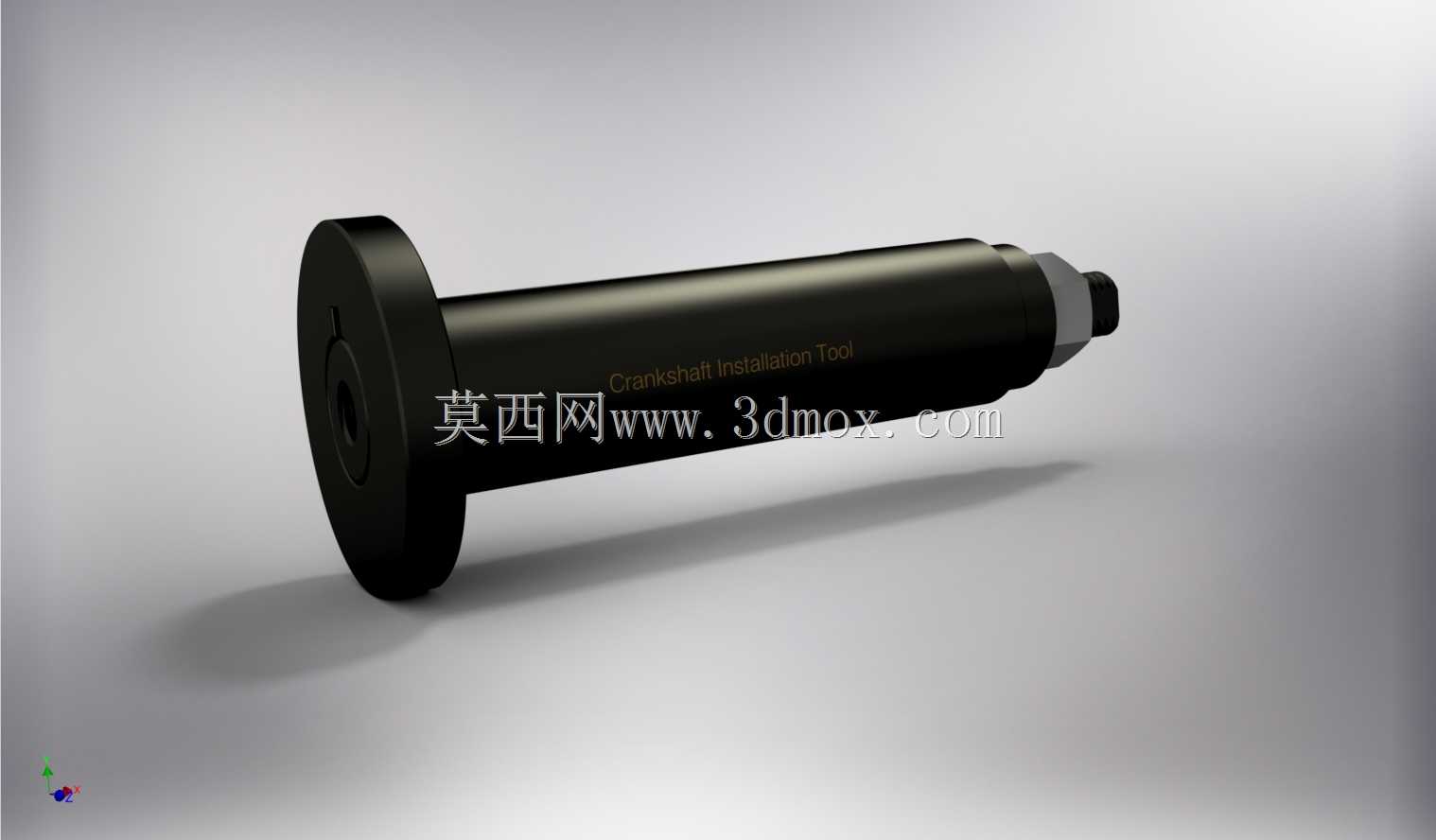

在轻型动力设备的装配与售后维修场景中，曲轴安装的精度直接决定了动力单元的运行寿命与输出稳定性，这款专用安装工具正是针对50cc-125cc排量段的小型动力系统开发，覆盖滑板车、摩托车发动机、全地形车、割草机、小型配电盘发电机组等多类轻型机械的曲轴装配作业需求。从结构设计逻辑来看，工具主体采用长轴式同轴导向结构，端部设置大直径法兰定位盘，作业时法兰端面可与曲轴箱安装基准面完全贴合，保证工具轴线与曲轴安装孔轴线的同轴度，避免压装过程中曲轴出现偏斜，拉伤曲轴箱轴承位或者曲轴主轴颈。工具杆身集成了三组适配不同螺纹规格的拉拔对接结构，分别对应M10×1.25、M12×1.25、M14×1.25三种常见的曲轴端部螺纹尺寸，无需额外更换转接接头即可覆盖多数同排量段轻型动力的曲轴安装需求，减少车间工具配置数量，提升维保作业效率。工具末端设置六角施力端，可配合扭矩扳手按照工艺要求施加稳定的轴向压入力，避免敲击安装带来的曲轴变形、轴承损伤等问题。从安装边界来看，工具杆身直径小于对应排量曲轴箱的安装通道内径，法兰盘厚度经过精确核算，压装行程完全匹配曲轴从初始导入位置到最终安装到位的轴向距离，不会出现压装过位或者行程不足的问题。螺纹对接部位采用真实啮合的牙型结构设计，与曲轴端部螺纹旋合时接触面积充足，拉压过程中不会出现滑牙、脱开的风险，同时牙型公差经过匹配设计，不会损伤曲轴端部的原有螺纹。在实际车间作业中，这类工具可同时满足新机组装线的批量装配需求，以及售后维修网点的单台设备维保需求，相比通用敲入式安装方式，能将曲轴安装的同轴度误差控制在工艺允许范围内，大幅降低安装后曲轴运转的径向跳动量，减少曲轴轴承的偏磨概率，延长动力单元的首次大修周期。工具整体采用高强度合金钢材质，表面做发黑防锈处理，适合车间复杂油污环境下的长期使用，杆身的标识区域清晰标注适配场景，方便作业人员快速取用，避免错用工装导致的零件报废。
