焊接作业定位规范工装夹具结构

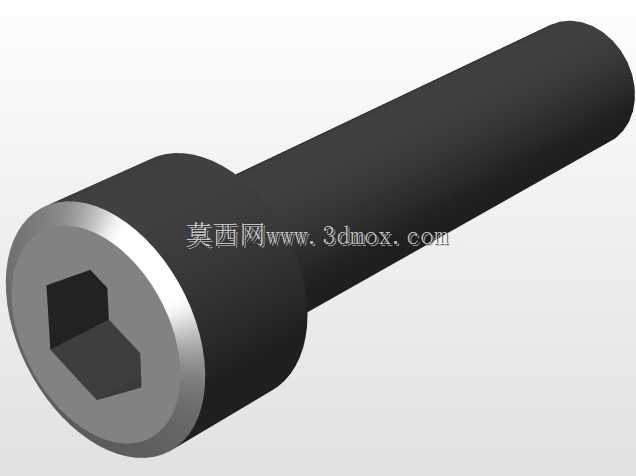

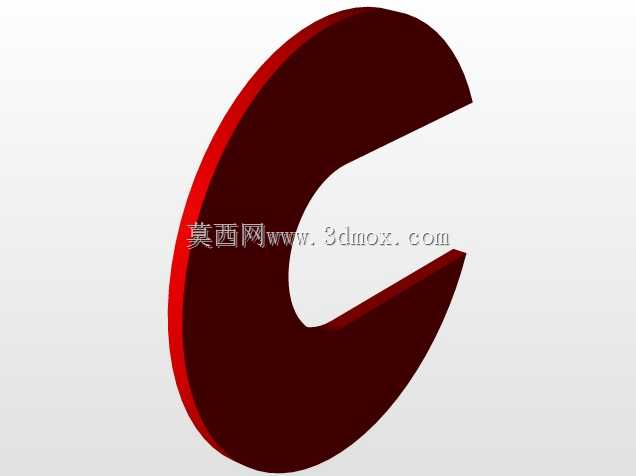

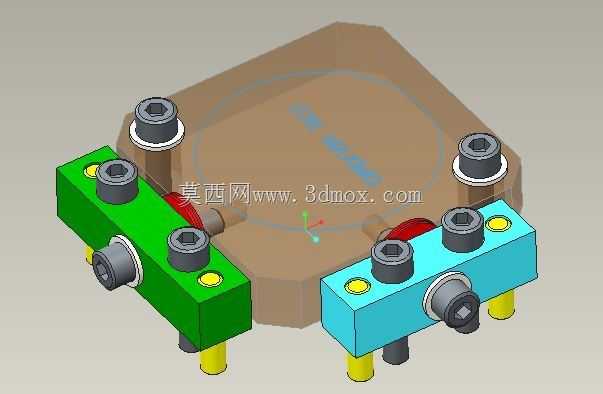

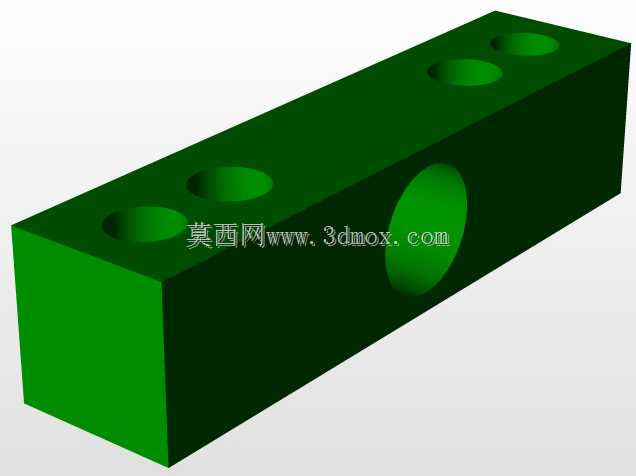

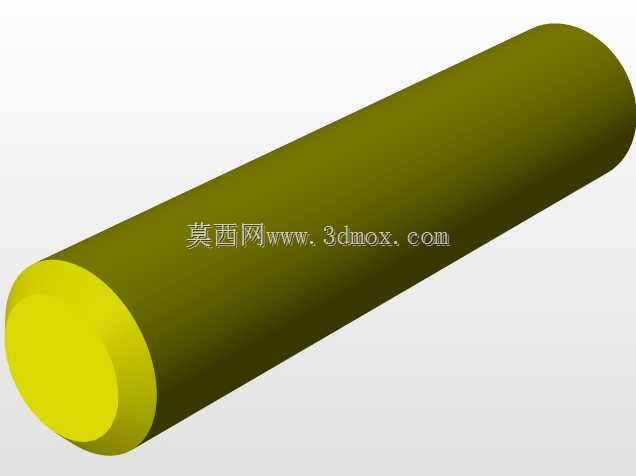

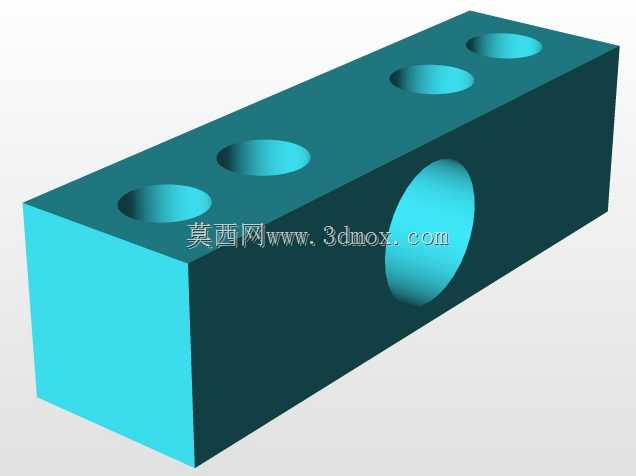

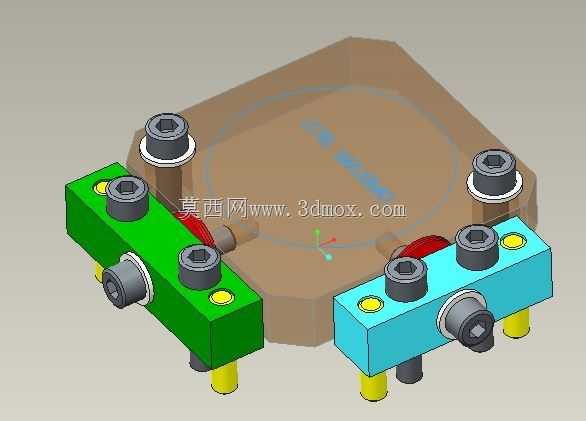

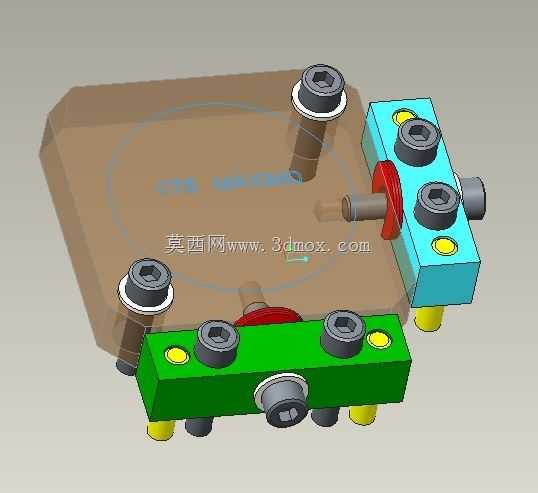

在批量焊接加工场景中，工件定位偏差是导致焊缝偏移、装配公差超差的核心诱因之一，这套定位规范组件正是针对小型板件、轴类组合件焊接工序的定位需求设计，直接替代传统划线定位、临时压块固定的粗放作业模式，能将单工位工件装夹定位的时间压缩六成以上，同时规避人工划线带来的累积误差。从结构组成来看，整套组件以基准安装板为承载基体，板面上预留的三个内六角螺栓安装位为整套工装的固定基准，安装时可直接通过螺栓将基准板锁定在焊接工作台的T型槽或工艺平台上，基准板表面加工的环形刻线为工件放置的粗定位参考，作业人员可快速将待焊工件对齐刻线完成初步摆放。两套独立的压合定位模块分别承担不同方向的定位约束：绿色长条形压块模块负责工件主平面的垂直压紧，模块上配置的两个内六角锁紧螺栓可调整压合高度，适配不同厚度的板件装夹需求，压块端部的顶紧螺栓可实现工件侧向的顶紧定位，压块下方的黄色支撑柱为等高支撑件，保证压合时工件受力均匀，避免薄件焊接时出现压装变形；青色方块形定位模块承担工件侧基准定位与轴类零件的穿装定位，模块上的红色快压拨杆可实现快速锁紧与释放，减少装夹过程中的螺栓拧动行程，模块上的穿装孔位可直接插入待焊的轴类零件，保证轴件与板件的垂直度公差控制在0.1mm以内。设计过程中充分考虑了焊接作业的工况特性，所有压合接触面都做了避空处理，避免焊渣飞溅粘连在定位面上影响后续装夹精度，所有锁紧部件都采用标准内六角螺栓与快压结构，易损件可直接替换标准五金件，无需单独定制加工。安装边界方面，整套工装基准板的外接尺寸适配常规小型焊接工位的平台安装空间，两套压块模块的位置可根据待焊工件的外形尺寸沿基准板的安装槽调整，无需重新加工基准板即可覆盖一定尺寸范围内的同类型工件焊接定位需求，在小型五金件焊接、汽配小组件焊接、机柜附件焊接等场景中都能直接适配使用，作业时无需额外搭配其他辅助定位工具，即可保证每一件工件的焊接定位基准统一，有效降低后续焊后校形的工作量。
