带安装孔锯齿端面传动轴爪齿轮

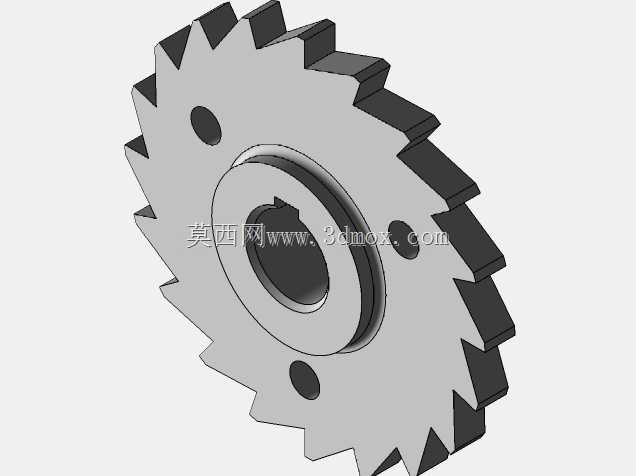

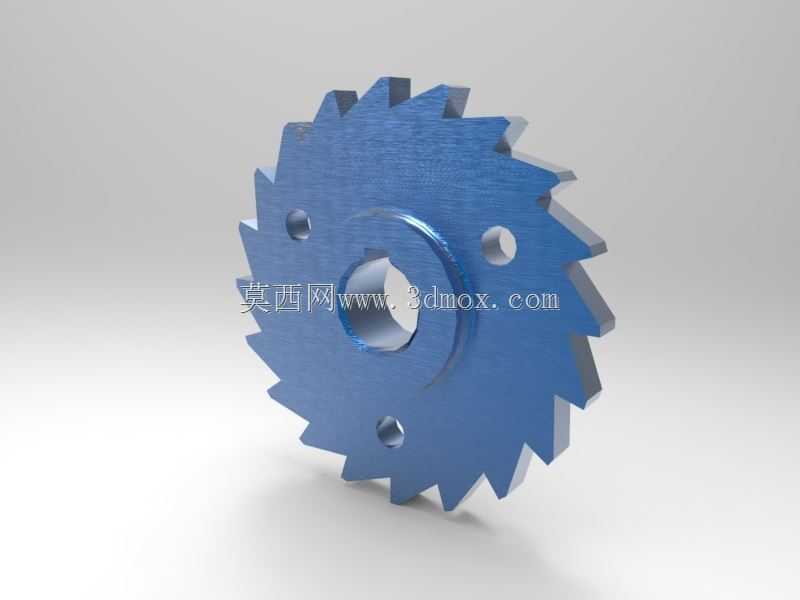

这类带轴孔定位的锯齿形端面齿轮，常应用在间歇分度机构、小型进给传动单元以及需要周向咬合传递扭矩的离合结构中，区别于常规渐开线圆柱齿轮的连续啮合传动，其端面分布的锯齿形爪齿可在轴向贴合时实现刚性扭矩传递，脱开时快速切断动力链路，适配需要频繁启停、精准分度的工位传动场景。从结构设计来看，中心的通孔为轴装定位基准，孔壁预留的键槽结构可与传动轴形成周向固定，避免传动过程中出现相对打滑；端面均匀分布的三个光孔为安装固定位，可通过螺栓将齿轮与相邻的传动法兰、离合拨盘组件锁紧，保证轴向贴合时的位置精度，不会因传动扭矩产生径向偏移。齿形部分采用均匀分布的尖齿结构，齿顶与齿根做了微小的圆角过渡，既避免尖角处的应力集中导致齿部崩损，也能保证两个配合齿轮啮合时的顺畅导入，不会出现卡滞顶齿的问题。在实际选型适配时，需要重点关注中心安装孔的直径公差，通常与配合轴采用H7/k6的过渡配合，保证装配后同轴度控制在0.02mm以内，避免高速转动时出现偏摆震动；三个安装孔的分度圆直径需要与对接组件的孔位完全匹配，螺栓锁紧时需采用对角分步拧紧的方式，避免端面压合不均导致齿面贴合度下降。这类齿轮的齿部在啮合时属于端面接触传动，相比圆柱齿轮的线接触，其接触面积更大，可传递的瞬时扭矩更高，但对安装时的端面垂直度要求也更高，若装配后端面跳动超过0.03mm，会出现局部齿面受力过大、磨损加快的问题。建模过程中，齿形的阵列需要严格按照等分角度排布，保证每个齿的受力均匀，中心凸台的高度需要匹配轴端的安装间隙，避免装配时出现轴向窜动，凸台外圆与安装端面的垂直度公差需控制在0.015mm以内，作为装配时的辅助定位基准。在实际设备运行中，这类齿轮常配套在包装机械的送料分度工位、小型机床的进给离合机构以及自动化生产线的止逆结构中，当需要传递固定角度的间歇转动时，锯齿形爪齿可在轴向压合后实现无间隙传动，保证工位定位的重复精度，脱开时动力完全切断，不会出现拖带转动的问题。设计时还需要考虑齿部的受力方向，通常爪齿的受力面为垂直于端面的直边，非受力面做微小的斜度处理，保证脱开时不会出现齿面勾连，提升离合动作的顺畅性。
