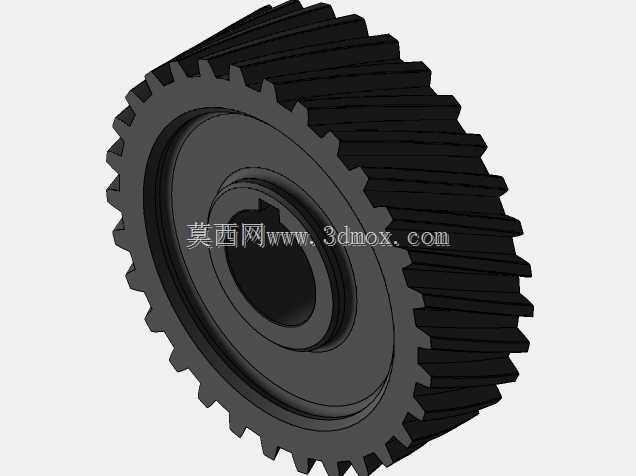

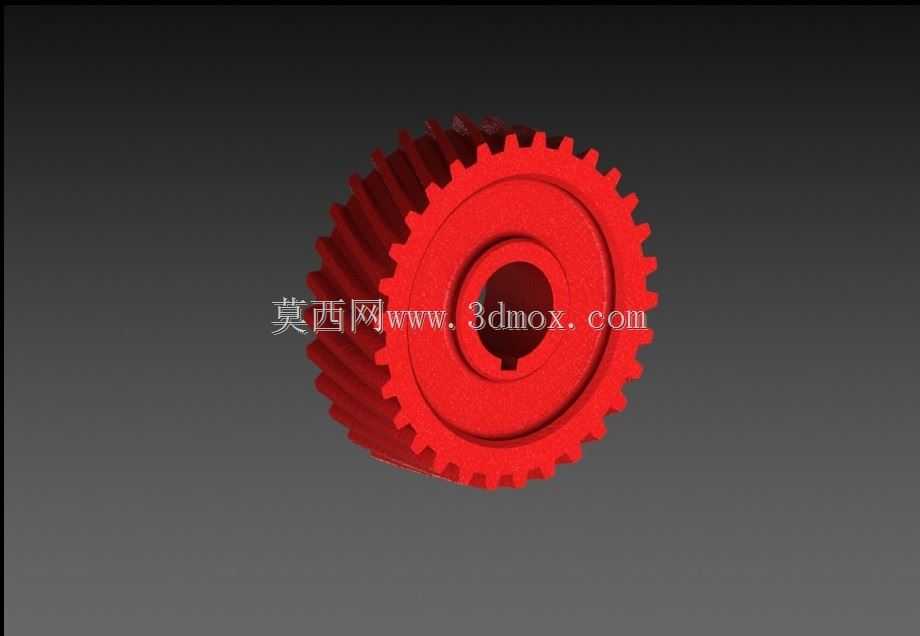

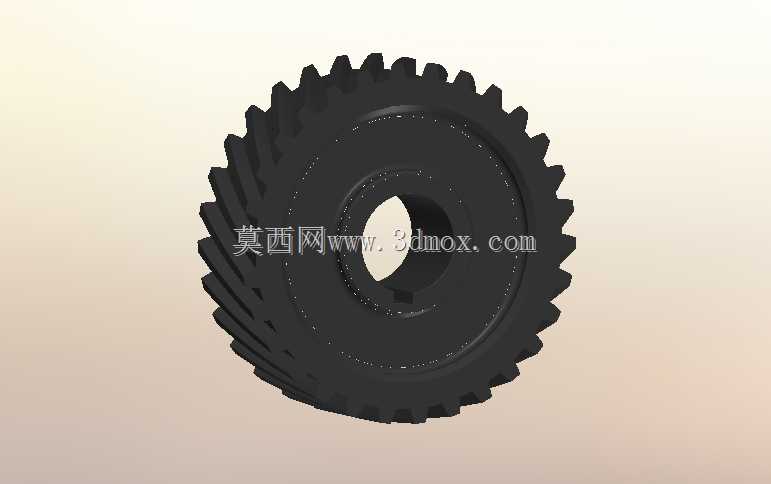

高精度渐开线斜齿圆柱传动齿轮

这款斜齿圆柱齿轮是机械传动系统中应用极为广泛的核心动力传递部件，相较于直齿圆柱齿轮，其轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿突然接触、突然脱离的冲击情况，因此传动过程运行更平稳，振动与噪声水平显著降低，非常适合中高速、重载的传动工况。在实际设备应用场景中，这类斜齿轮常被布置在减速器、变速器的传动级中，比如机床主轴箱的变速传动组、输送设备的动力传递单元、工程机械的行走传动机构、农用机械的动力分配箱内，都能见到这类零件的身影，它能够在紧凑的安装空间内传递更大的扭矩，同时保证传动比的稳定。从设计思路来看，这款齿轮采用渐开线齿形设计，啮合过程中具备良好的传动定比性，轮齿的螺旋角经过匹配设计，成对使用的啮合斜齿轮螺旋角大小一致、旋向相反，能够抵消轴向分力带来的额外轴承负载，减少支撑部件的磨损。齿轮中心设置的花键孔结构，是为了与传动轴实现周向固定，保证扭矩传递过程中不会出现相对打滑，相比普通平键连接，花键连接的接触面积更大，承载能力更强，对中性更好，适合重载传动的装配需求。齿轮的轮毂部分做了加厚设计，能够提升轮体的整体刚性，避免在大扭矩传递过程中出现轮体变形，齿圈部分的齿宽经过合理匹配，在保证足够接触强度的同时，不会因为齿宽过大导致轮齿受载不均。从安装边界来看，设计时需要严格匹配中心距、齿顶圆直径、齿根圆直径的尺寸公差，装配时要保证齿轮与轴的同轴度，同时控制啮合侧隙在合理范围内，侧隙过小会导致轮齿啮合卡滞、润滑不足加剧磨损，侧隙过大则会导致传动回程误差增大，反向传动时出现冲击。轮齿的齿面加工精度需要满足对应传动级的精度要求，齿根部分做了圆角过渡处理，能够有效降低应力集中，提升轮齿的弯曲疲劳强度，避免长期交变载荷下出现断齿失效。在实际选型应用中，需要根据传动系统的输入转速、传递扭矩、传动比要求、安装空间尺寸来匹配对应的模数、齿数、螺旋角参数，同时要搭配对应的推力轴承或者角接触轴承来抵消剩余轴向力，保证整个传动单元的运行可靠性。这类斜齿轮在连续运转工况下，齿面需要保持良好的润滑，润滑油膜能够有效降低齿面磨损，提升零件的使用寿命，相比直齿轮，它的重合度更大，同时参与啮合的轮齿对数更多，单齿承受的载荷更小，因此承载能力比同参数直齿圆柱齿轮高出不少，在对传动平稳性有要求的场合是优先选择的传动零件。
