移动式液压劈柴设备结构设计

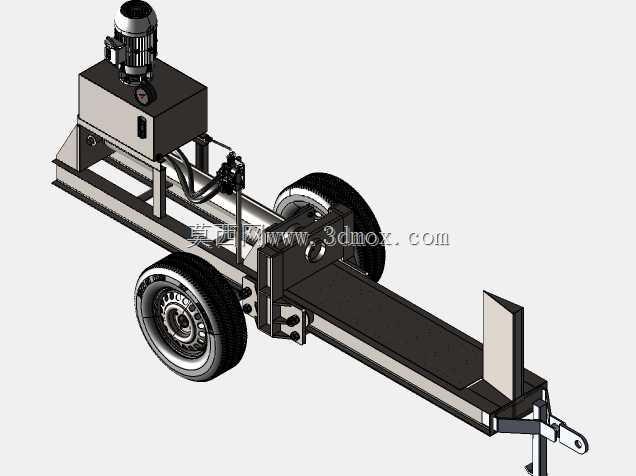

这款移动式液压劈柴设备，主要面向林区散户、小型木材加工点、民用薪柴制备场景设计，解决传统手工劈柴效率低、劳动强度大、操作风险高的实际问题，可对直径范围内的圆木段、硬杂木段进行快速劈分作业，适配薪柴取用、食用菌基料制备、小型木料初加工等多元使用需求。设备采用拖挂式行走结构设计，单轮承载搭配牵引连接端，可直接挂接在农用运输车、小型拖拉机尾部完成转场移动，无需额外吊装转运，适配山区、林间零散作业点频繁转场的使用需求，整机重心经过配平设计，拖挂行驶时不会出现侧倾、摆尾问题，非作业状态下可通过尾部支撑结构稳定停放，无需额外搭建放置基座。核心作业单元采用卧式液压推进布局，液压缸沿机架主梁轴线布置，推进端配备V型劈刀，可根据木料硬度、劈分需求更换不同刃口数量的刀头，单次推进即可完成木料劈分，回程时自动复位，相比立式劈柴设备，卧式结构进料高度更低，操作人员无需抬举重物上料，只需将木段放置在机架导料槽内即可触发作业，大幅降低作业体力消耗。液压动力单元集成布置在机架前端，包含液压泵、控制阀组、操作手柄与动力源安装位，操作手柄设置在机身侧方安全距离外，操作人员站在侧位即可完成推进、回程、停机的全流程操作，规避木料劈裂飞溅的伤人风险，阀组设置过载溢流保护，当遇到硬质木节、超出劈分能力的木料时自动泄压，避免结构件过载变形、液压系统超压损坏。机架主体采用矩形钢管焊接成型，导料槽表面设置防滑限位结构，避免木段在劈分过程中发生偏移、弹出，行走轮采用充气橡胶轮，适配林间非硬化路面的颠簸通行条件，牵引端设置缓冲连接结构，减少转场过程中的刚性冲击。整体结构没有冗余设计，所有液压管路沿机架内侧布置，避免野外作业时被树枝剐蹭破损，各铰接点、运动副均预留润滑注油位置，日常维护只需定期加注润滑脂、检查液压油位即可，无需复杂的专业维保操作，适合非专业机械操作人员使用。
