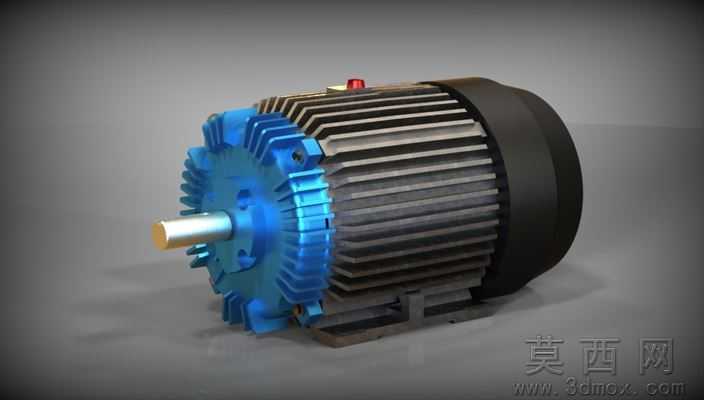

东芝20HP三相异步电动马达三维模型

本模型为东芝20HP规格三相异步电动马达的高精度三维数模，建模阶段严格遵循原厂产品的尺寸规范，首先从输出轴、前端盖、散热筋壳体等核心零部件入手，逐一绘制草图后通过拉伸、旋转、阵列等特征命令完成基础实体构建，针对吊环、接线盒、安装底座等附属结构，采用局部细节放样、倒角、螺纹修饰等操作还原真实加工特征，所有零部件完成建模后按照实际装配关系完成约束配合，校验转动副无干涉、安装基准面完全对齐，确保整体装配精度符合工业设计要求。参数设计层面严格匹配真实产品参数，额定功率20HP、额定转速1200RPM，对应型号0206FTSA21A-P，适配EPACT效率标准，额定工作电压230/460V，模型中完整还原了定子壳体的散热筋间距、输出轴的轴径与键槽尺寸、底脚安装孔的孔位间距等关键安装参数，可直接用于设备布局的干涉校验与安装模拟。渲染材质环节针对不同部件匹配对应材质属性，电机壳体采用铸铁哑光金属材质，还原铸件表面的细微颗粒质感，输出轴采用抛光钢材材质体现金属光泽，吊环采用镀锌亮面金属材质，接线盒盖板采用磨砂黑色工程塑料材质，搭配柔和的工业环境光完成渲染，整体视觉效果与实物高度一致。结构原理上完整还原三相异步电机的典型结构，前端盖内置轴承位用于支撑输出轴，壳体外部的轴向散热筋用于增大散热面积，顶部吊环用于设备吊装转运，侧方接线盒用于三相电源接入，底脚安装座用于将电机固定在设备机架上，模型可通过剖切操作查看内部定子、转子的装配位置关系，清晰展示电机的动力传递路径。软件兼容方面，模型采用Autodesk Inventor2010版本创建，可直接在同版本及更高版本的Inventor软件中打开编辑，同时支持导出STEP、IGS等通用三维格式，能够兼容SolidWorks、UG、ProE、Catia等主流三维设计软件，不存在特征丢失、装配错位等兼容问题。研发教学应用层面，该模型可作为电机选型阶段的布局参考，用于输送设备、机床、泵组等配套设备的总装设计，快速完成电机安装位的空间校验，也可作为机械专业教学的演示案例，帮助学习者理解三相异步电机的结构组成与装配逻辑，还可用于产品宣传的动画制作、工业场景的三维可视化搭建，为电机相关的研发、教学、展示工作提供精准的数字模型支撑。
