尼伯科法兰式手动涡轮蝶阀三维设计

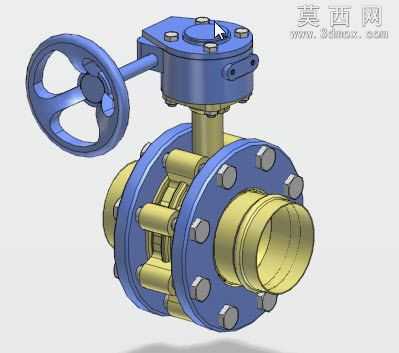

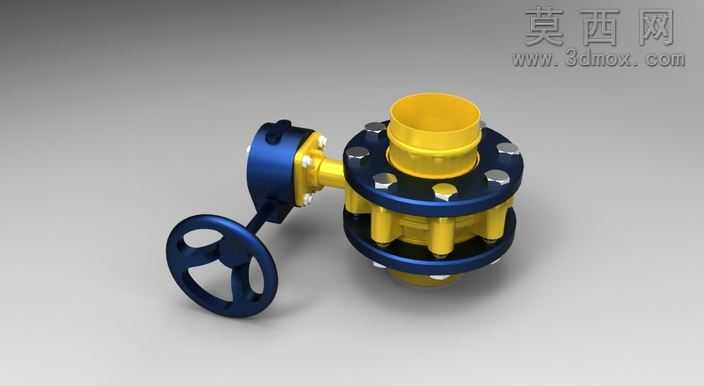

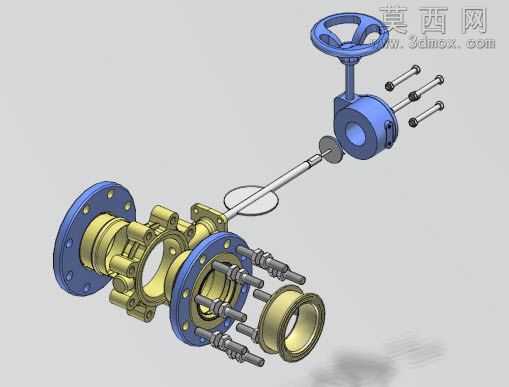

本作品为尼伯科PFD2000系列法兰式手动涡轮蝶阀的三维参数化建模成果，建模过程严格遵循产品实际尺寸比例与装配逻辑，完整还原了该款蝶阀的全部结构细节。建模阶段首先梳理阀门的装配层级，将整体结构拆分为驱动手轮、涡轮减速箱体、阀杆、蝶板、法兰阀体、密封组件、连接紧固件七大模块，采用自底向上的装配建模思路，先完成单个零件的特征建模，再按照实际装配约束完成整体拼接。手轮部分采用轮辐式结构设计，建模时通过旋转特征生成轮缘与轮毂基础轮廓，再通过阵列特征完成三根轮辐的均匀排布，边缘做圆角过渡处理还原真实铸件的工艺特征，材质赋予哑光铸铁质感，还原手轮的防滑操作触感。涡轮箱体部分重点还原上装式的结构特征，建模时通过拉伸、切除特征生成箱体的腔体结构，准确还原箱盖与箱体的螺栓连接点位，侧面的阀杆伸出轴做同轴度约束，保证阀杆转动的同轴度精度，箱体材质采用铸钢哑光质感，螺栓、螺母等紧固件单独建模后通过圆周阵列完成装配，还原真实的螺栓排布规律。阀杆部分采用阶梯轴结构，建模时通过旋转特征生成轴体轮廓，再通过键槽特征完成与蝶板的连接结构设计，材质赋予调质钢的金属光泽，还原阀杆的高强度传动属性。蝶板部分采用流线型弧面结构，建模时通过曲面放样生成蝶板的密封面轮廓，边缘做密封胶条的安装槽特征，蝶板与阀杆的连接位置做加强筋结构提升结构强度，蝶板材质采用黄铜质感，还原该款阀门的过流部件材质特性。法兰阀体部分采用三段式法兰连接结构，建模时准确还原法兰的螺栓孔圆周排布规律，法兰密封面的水线纹理通过圆周阵列的浅切除特征实现，阀体的流道部分做光滑过渡处理，降低流体阻力，阀体材质采用球墨铸铁质感，与手轮、箱体的材质形成视觉区分。渲染阶段采用工作室光照环境，添加柔和的环境反射效果，调整各部件的材质粗糙度与金属度参数，让铸铁部件呈现哑光磨砂质感，黄铜蝶板呈现温润的金属光泽，紧固件呈现亮面镀锌质感，整体渲染效果层次分明，清晰展现各部件的装配关系与结构特征。设计过程中重点考量了阀门的转动干涉问题，通过运动仿真验证手轮转动时阀杆带动蝶板旋转的全行程无干涉，法兰连接的螺栓孔位与通用管道法兰标准匹配，可直接用于管道系统的装配模拟、产品展示以及教学演示场景，完整还原了该款蝶阀的结构特点与工业设计细节。
