Rwm发射机重型双轮万向脚轮结构设计

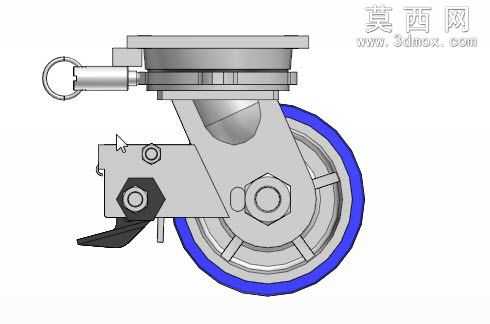

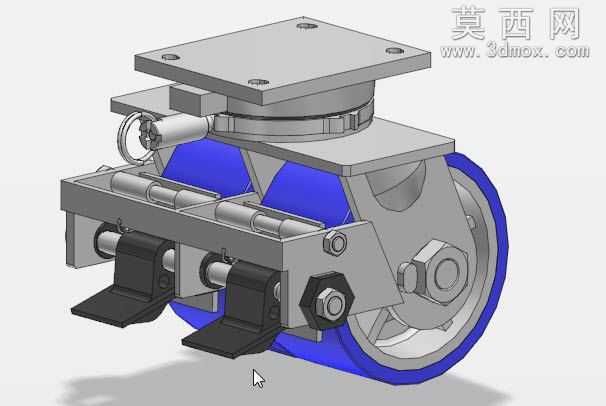

本作品为针对重载移动场景设计的Rwm发射机配套重型脚轮三维模型，建模过程严格遵循工业重载脚轮的实际生产设计规范，在三维建模软件中完成全参数化结构搭建，对每一处装配间隙、零件配合公差都做了精准还原。模型整体采用顶部方形法兰安装座作为承载连接结构，法兰盘上预留四个标准螺栓安装孔，可直接与重型设备底座完成刚性固定，法兰下方设置回转支承结构，实现脚轮整体360度水平方向自由回转，满足设备多方向移动转向的使用需求。行走部分采用双轮并排布局设计，单轮直径为8英寸、轮面宽度4英寸，轮体材质设置为高耐磨氨基甲酸酯，轮芯采用高强度铸铁材质，既保证轮面具备足够的缓冲减震性能、降低移动过程中的噪音与地面损伤，又通过铸铁轮芯提供足够的结构强度，整体可承载6000磅的额定载荷，适配重型发射机这类大重量设备的移动需求。制动部分采用保利凸轮锁加旋转锁的双重刹车结构，分别设置了两个独立的刹车踏板，一个踏板用于锁定滚轮的转动，另一个踏板用于锁定万向回转结构，双重锁定可保证设备停靠时不会出现滑移、转向偏移的问题，刹车触发结构采用杠杆放大原理，仅需较小的踩踏力即可完成可靠锁止，解锁操作也十分便捷。建模过程中对所有金属结构件都赋予了对应的金属材质，安装支架、回转结构、紧固件采用哑光钢材质表现，刹车踏板做了发黑处理的材质区分，轮面采用高弹性聚氨酯的半哑光蓝色材质表现，通过材质差异清晰区分不同功能的零件，同时对零件的倒角、螺纹、销轴等细节结构都做了精细化建模，没有遗漏任何装配细节，整体装配关系完全符合实际产品的装配逻辑，可直接用于产品结构验证、装配模拟、工程出图等场景，也可作为重型移动设备的配套标准件直接调用，模型结构严谨，细节丰富，充分考虑了重载场景下的结构强度、耐磨性能、操作便捷性等实际使用需求。
