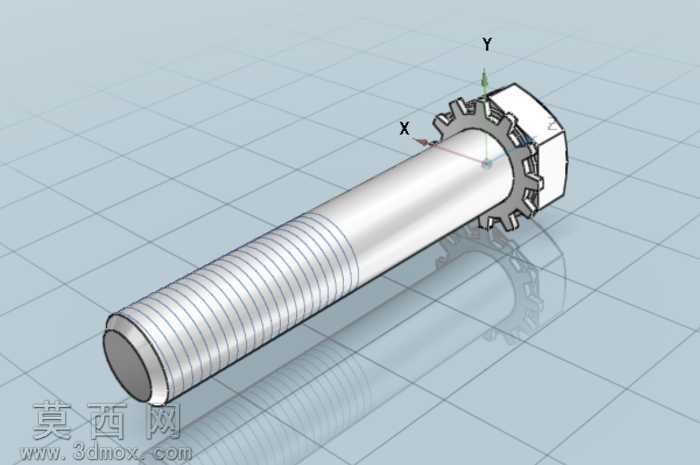

ASMEB18带齿六角头螺钉三维建模设计

本次建模的ASME B18.24标准螺钉，严格遵循美标紧固件尺寸规范开展三维设计，建模过程中优先采用参数化草图驱动特征的方式构建整体结构，首先绘制螺钉杆部的轴向截面轮廓，通过旋转特征生成杆部基础实体，再针对螺纹段采用螺旋线引导的扫描切除特征，精准还原外螺纹的牙型轮廓与螺距参数，保证螺纹啮合面的尺寸精度符合标准要求。螺钉头部的六角结构通过正六边形草图拉伸生成，同时在头部与杆部衔接位置设计了多齿锁紧结构，该结构采用圆周阵列的方式生成均匀分布的齿形凸起，每一个齿的轮廓、高度与倾斜角度都经过反复校验，确保其锁紧防松的结构功能可以在装配场景中实现。建模过程中对所有过渡位置添加了符合机械加工要求的圆角特征，避免应力集中的结构缺陷，同时还原了真实螺钉的端部倒角细节，保证模型的工程实用性。材质渲染阶段采用合金钢材质参数，为金属表面添加了细微的磨砂质感与环境反射效果，还原钢制紧固件的真实视觉表现，渲染时采用柔和的工作室光照环境，清晰呈现螺纹牙型、头部齿形、六角棱边的结构细节，坐标系标注清晰展示模型的轴向与径向定位基准，方便后续装配调用。整个建模过程兼顾了尺寸准确性与结构合理性，既严格贴合ASME标准的尺寸公差要求，又还原了该类带齿锁紧螺钉的防松结构特点，可直接用于机械装配仿真、紧固件选型演示、工程教学展示等场景，模型的特征树结构清晰，参数可编辑调整，能够适配不同规格同类型螺钉的快速改型设计，为机械设计中的紧固件选型装配提供精准的三维数字模型支撑。
