八角结构谷物干燥机内部核心构件

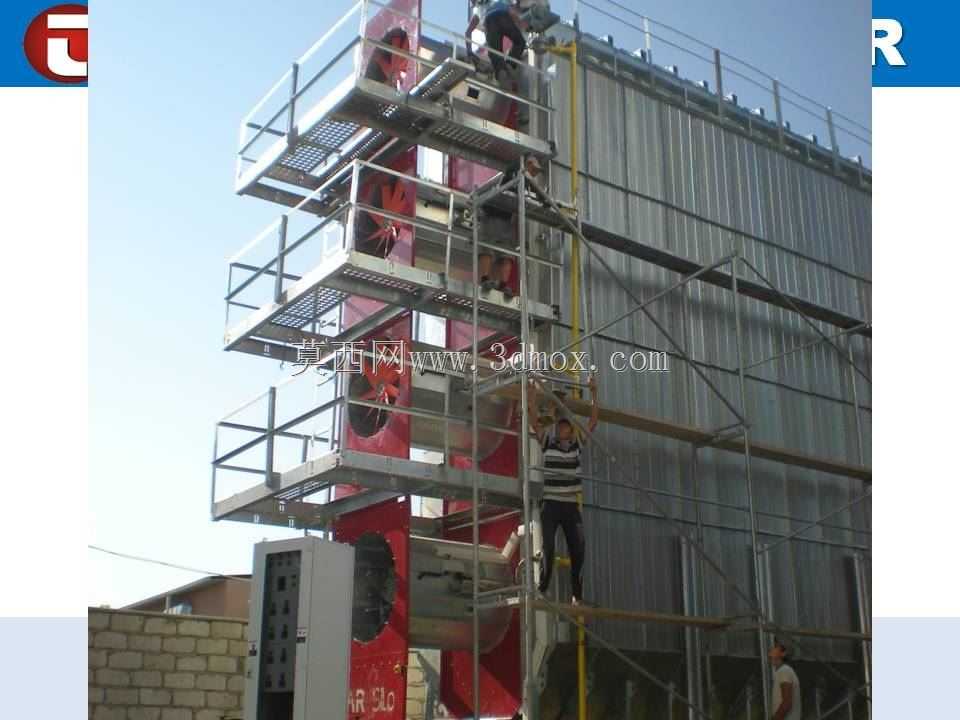

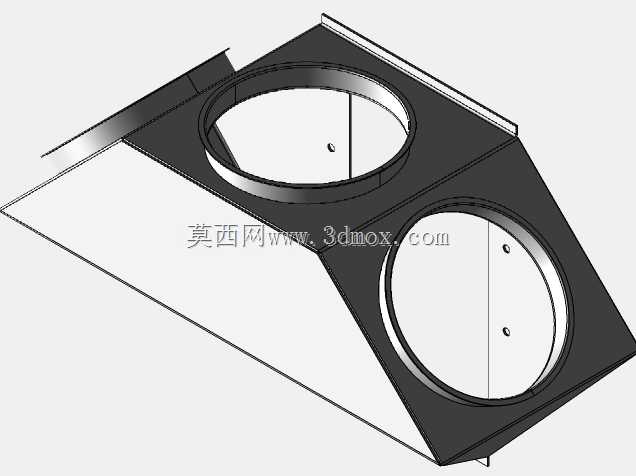

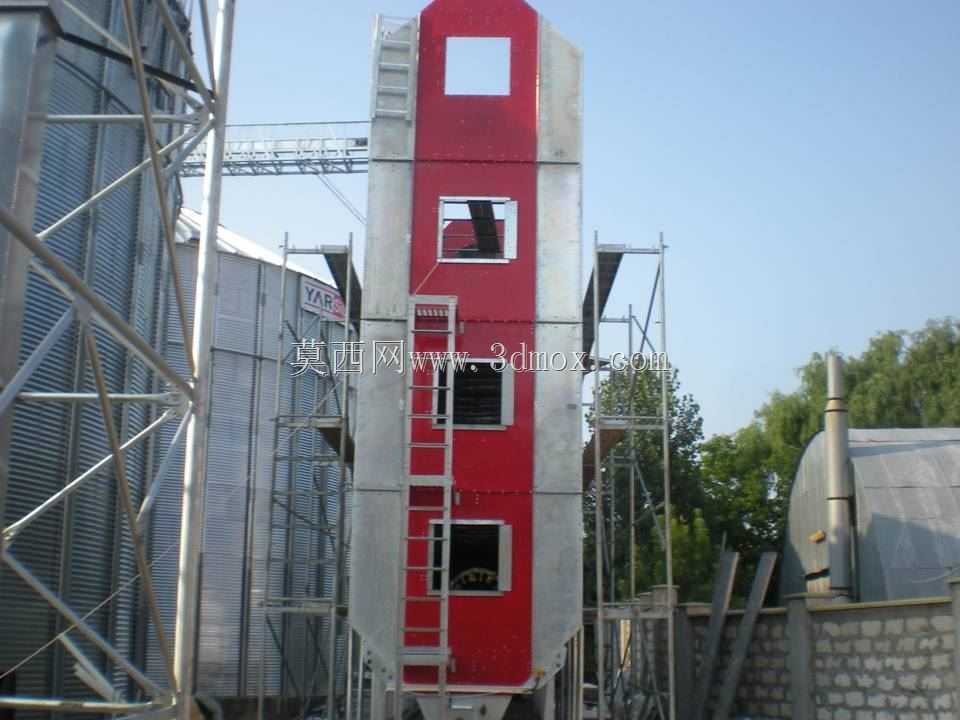

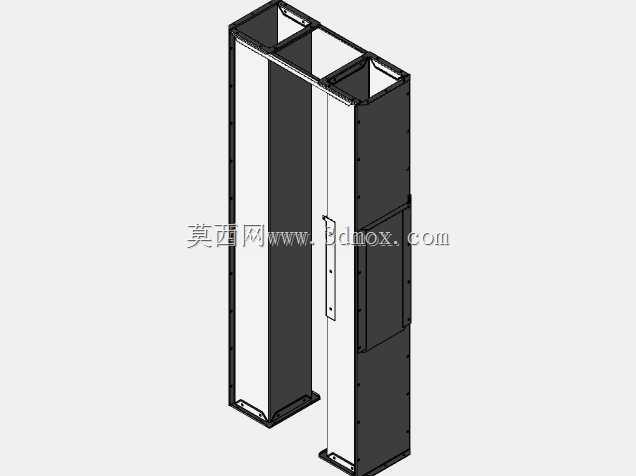

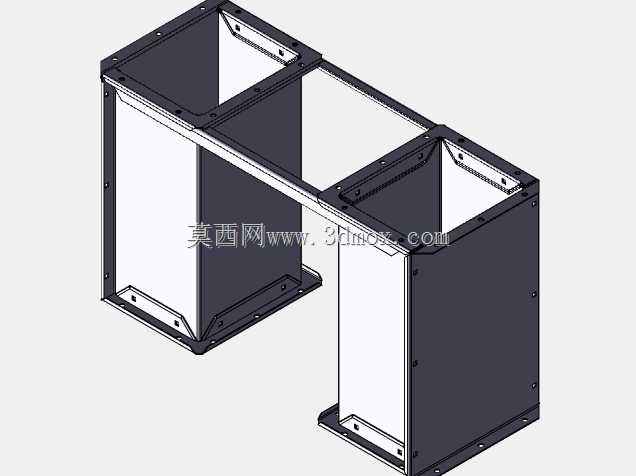

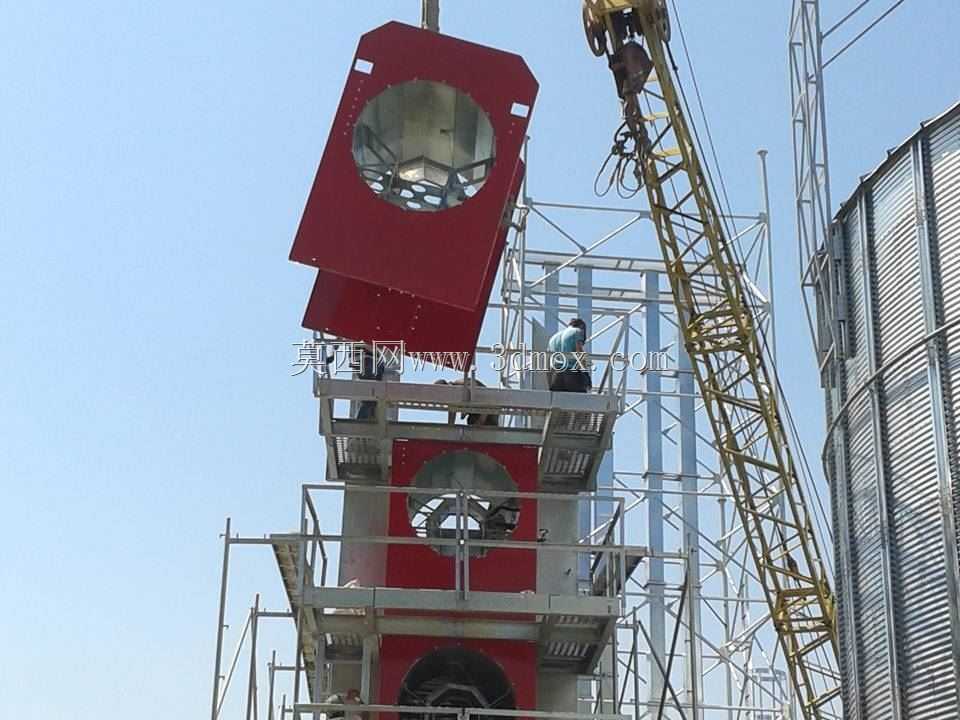

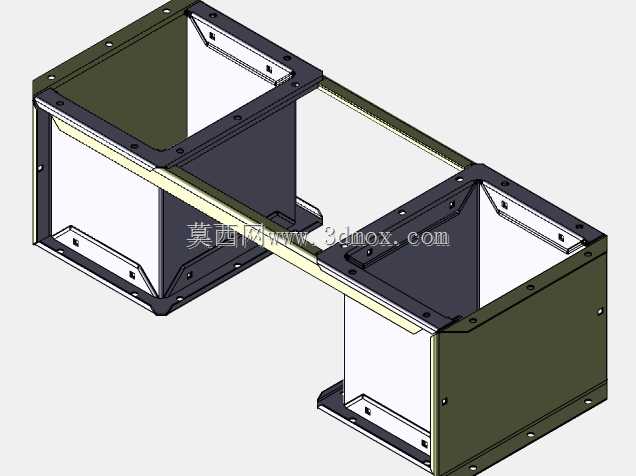

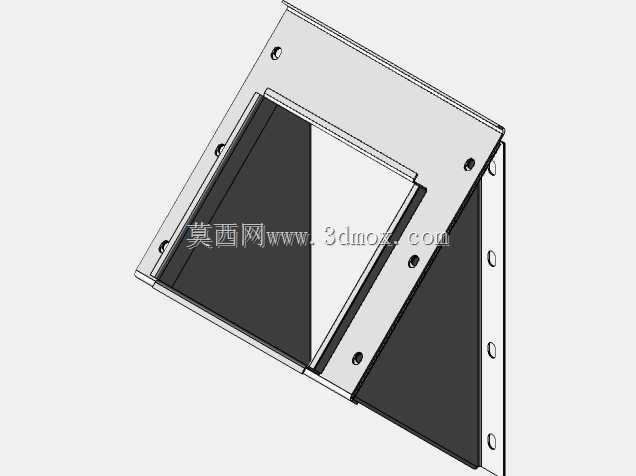

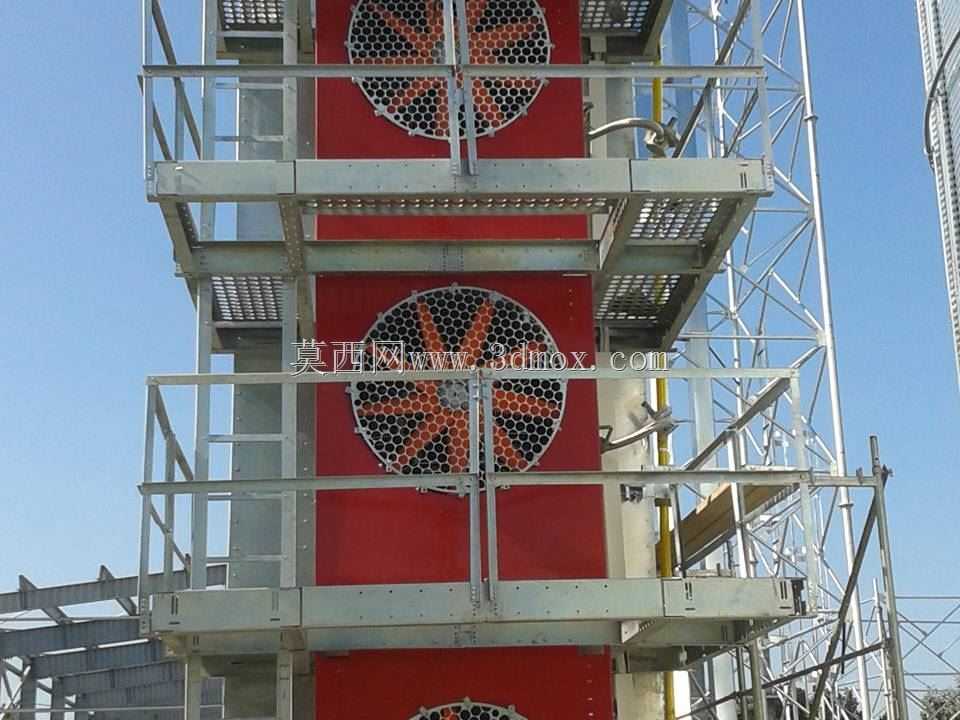

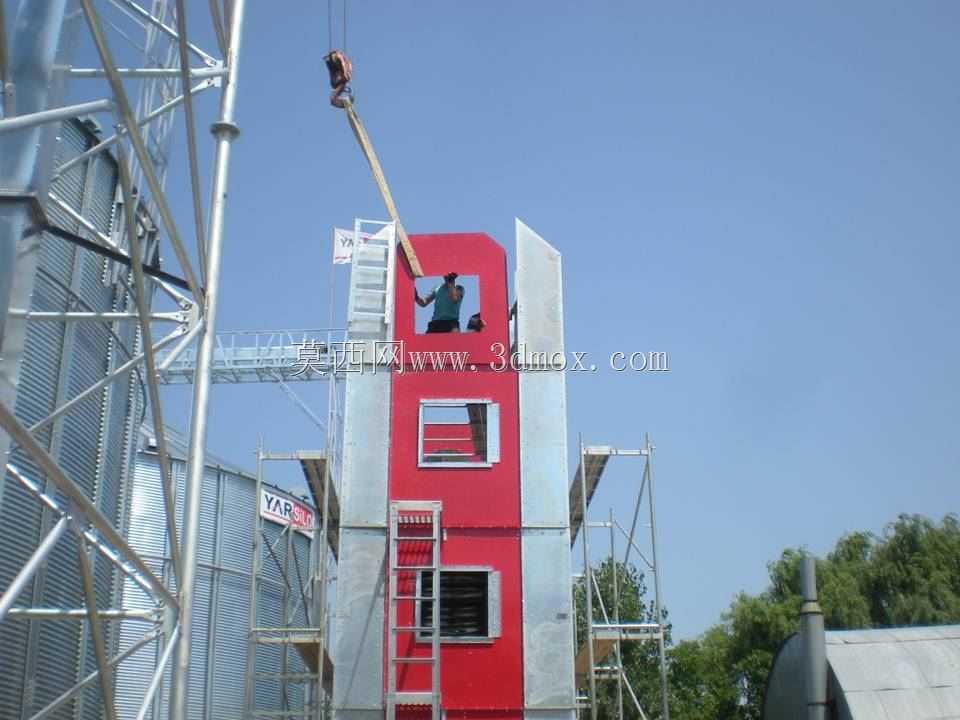

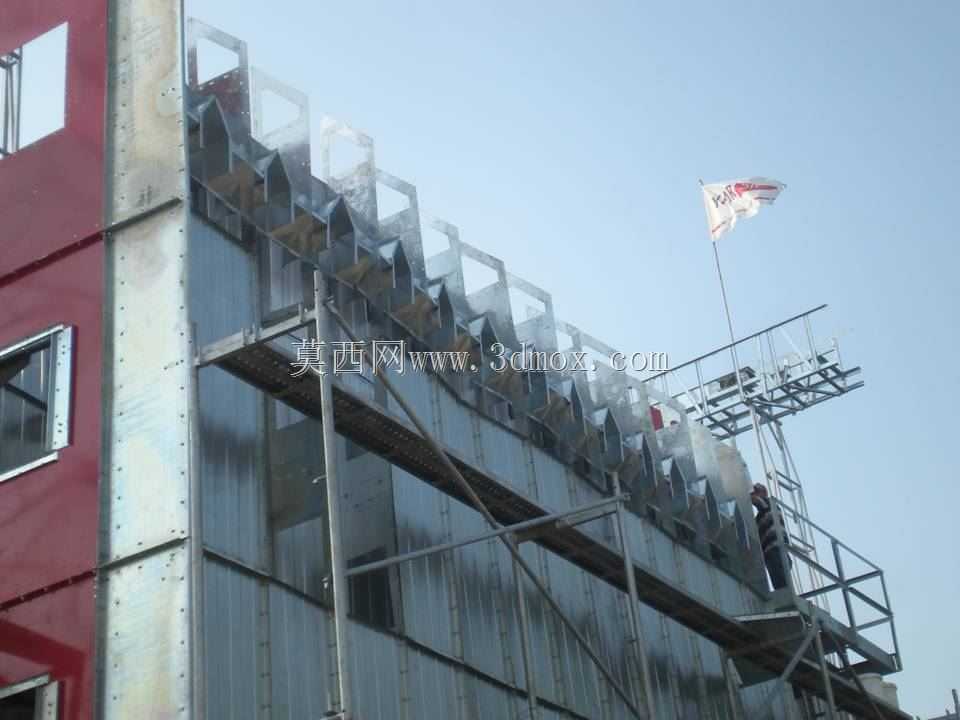

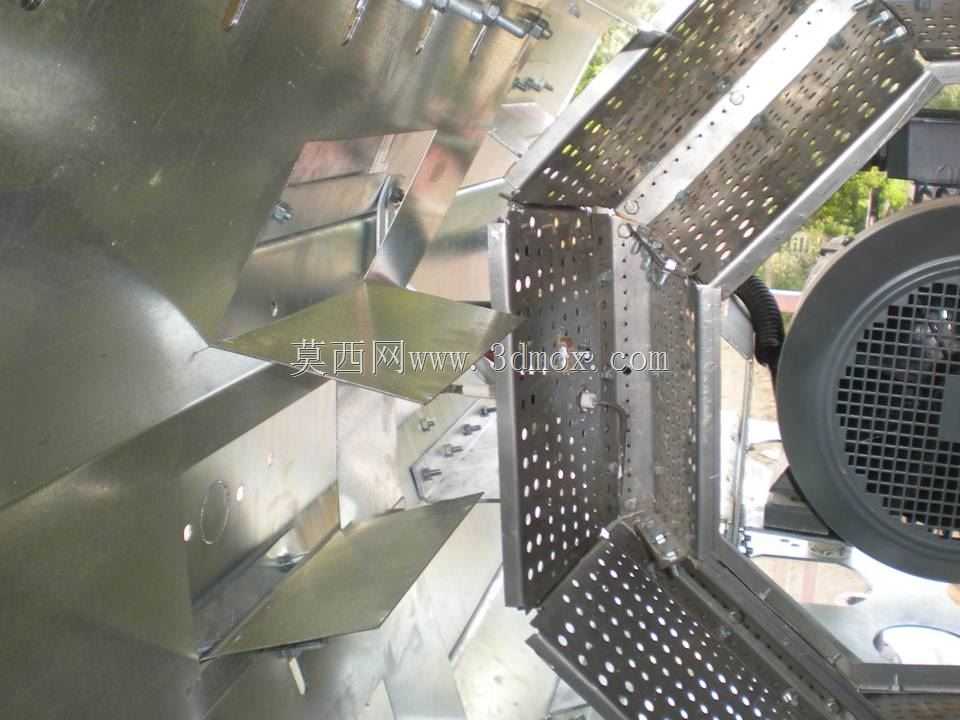

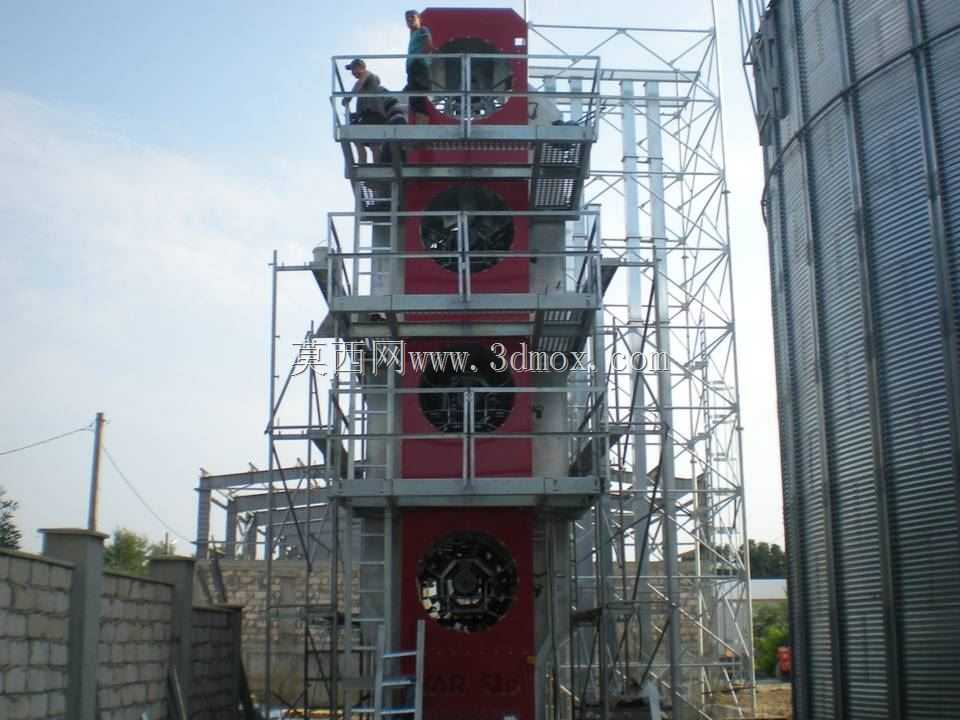

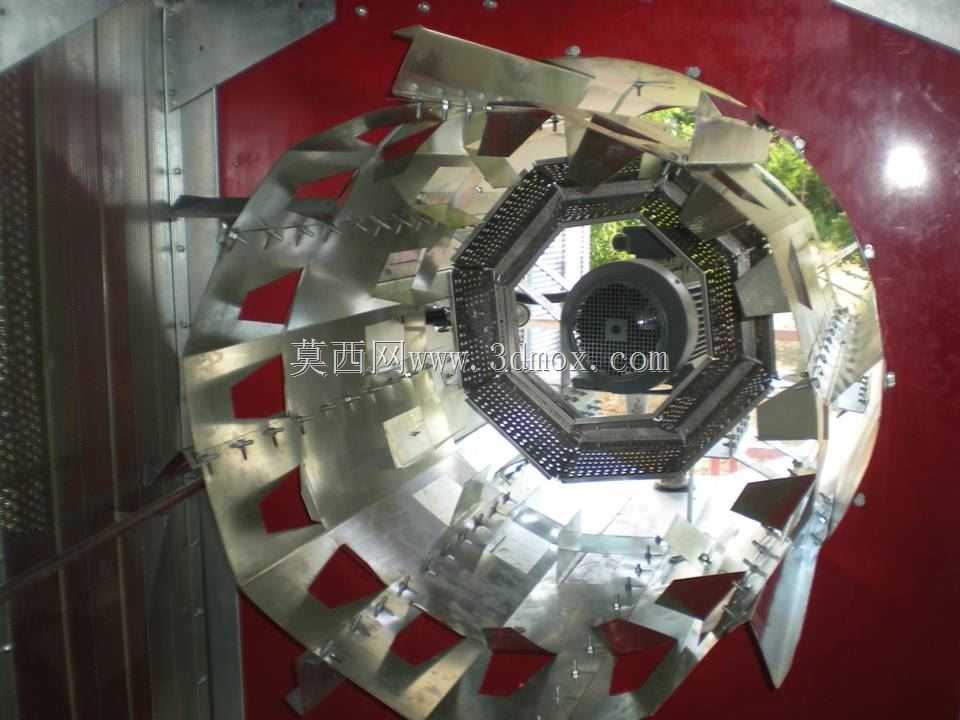

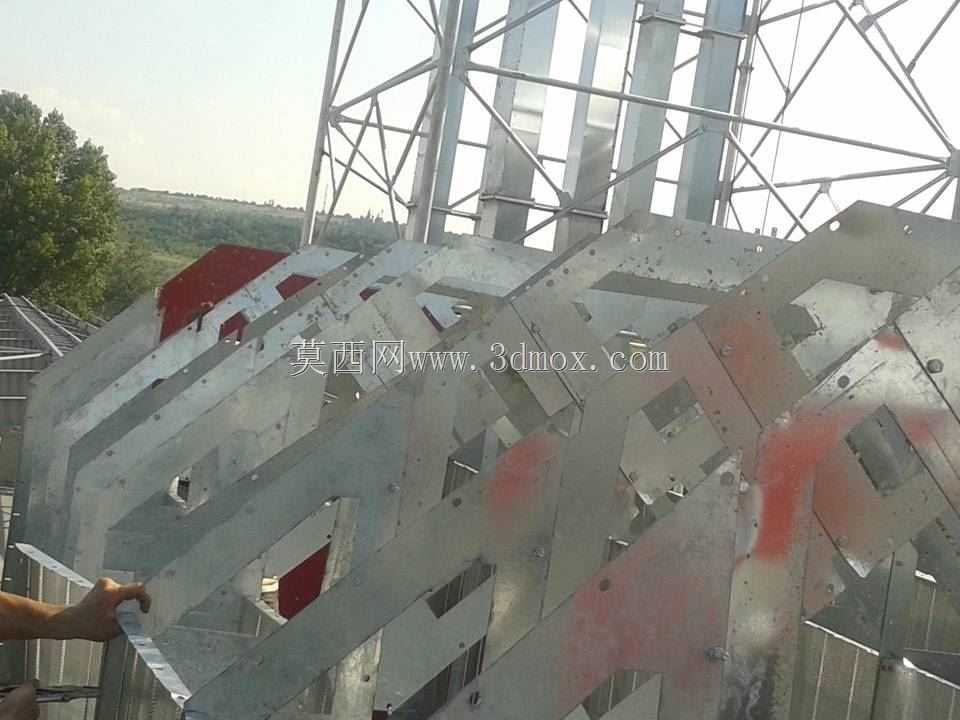

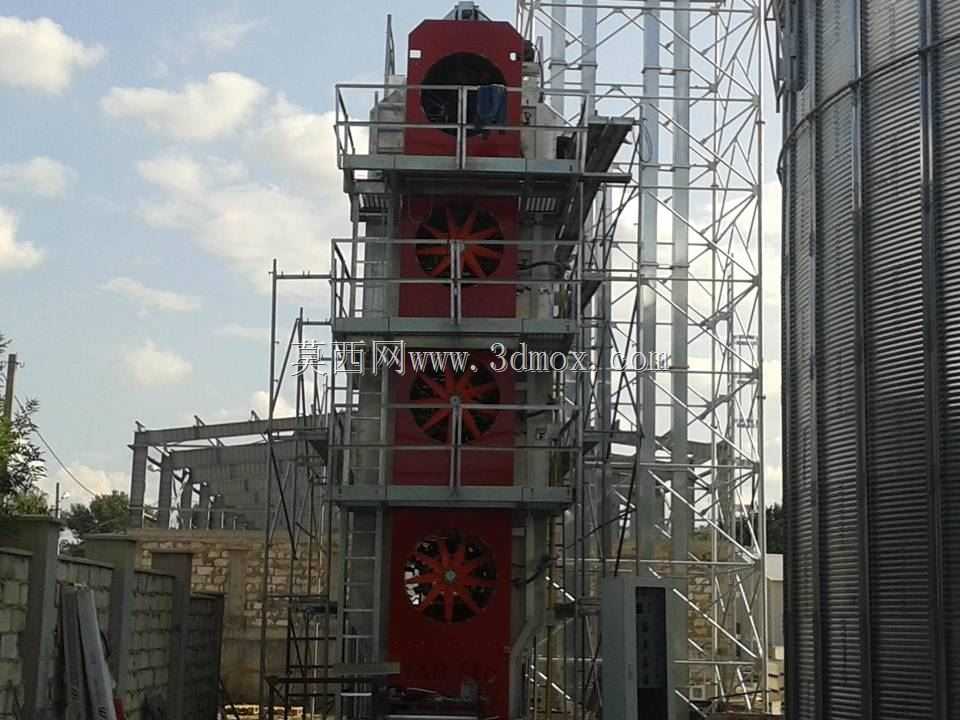

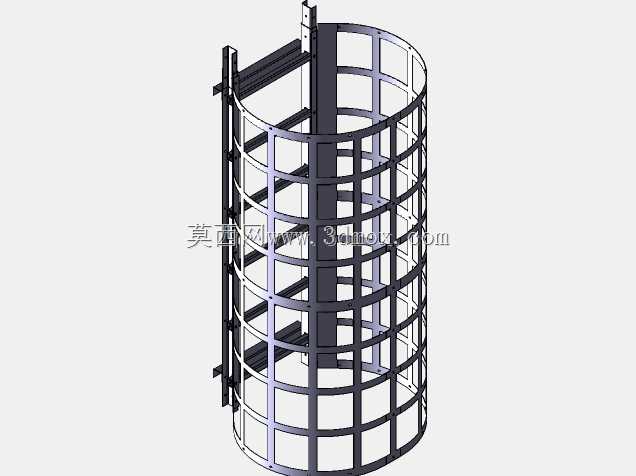

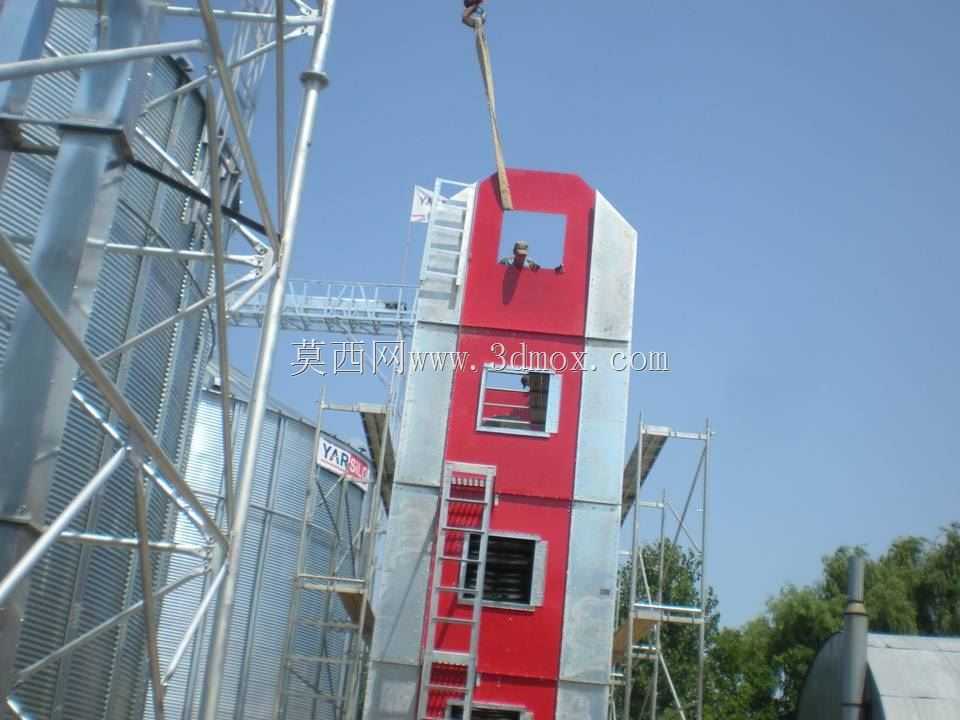

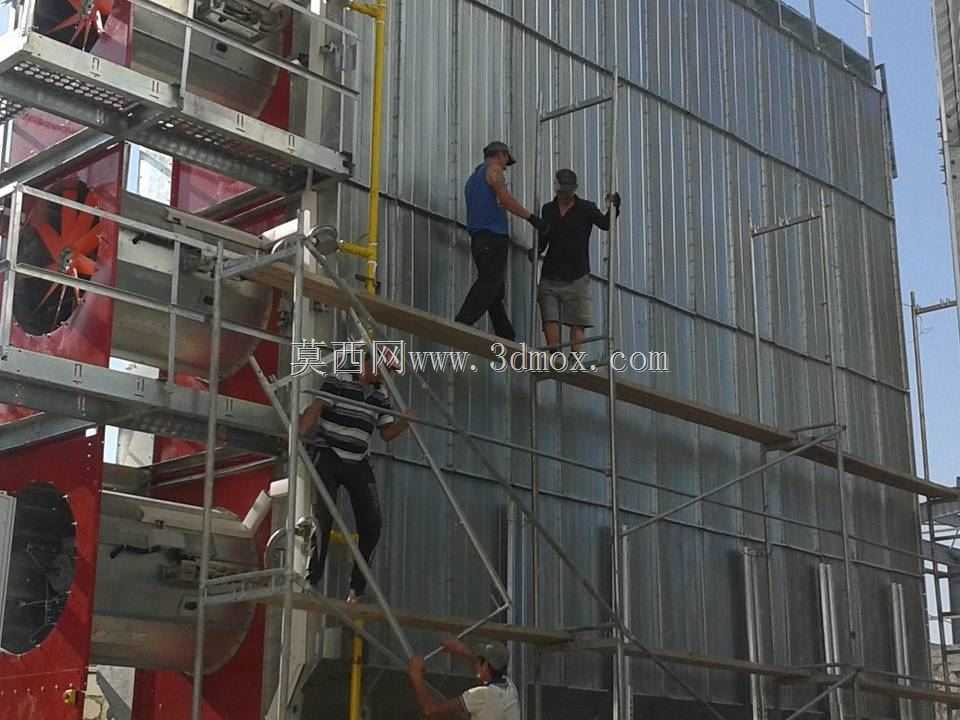

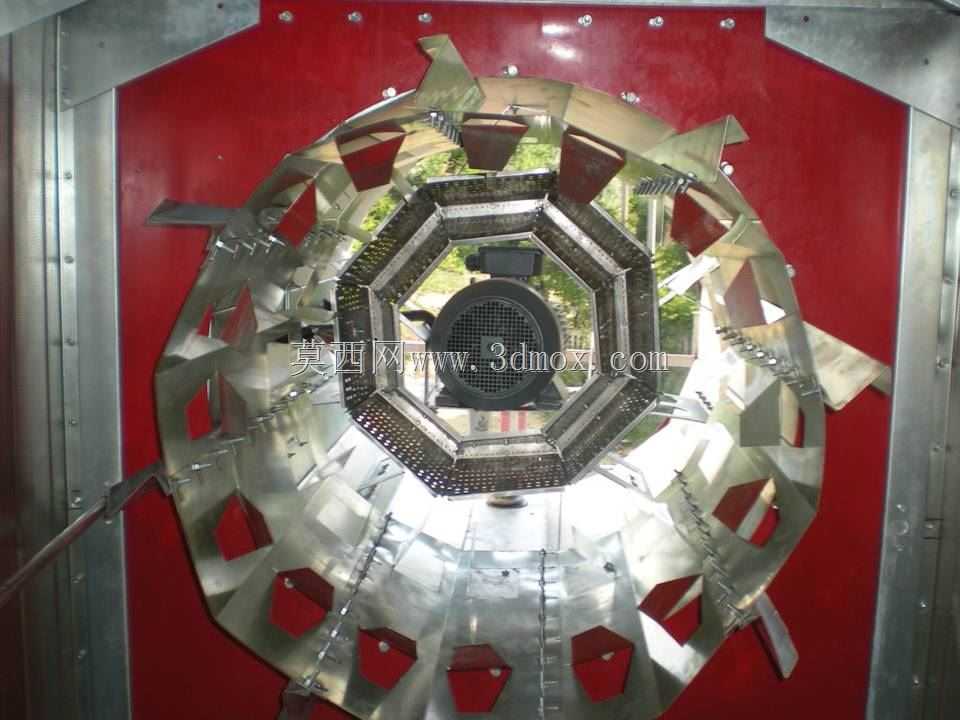

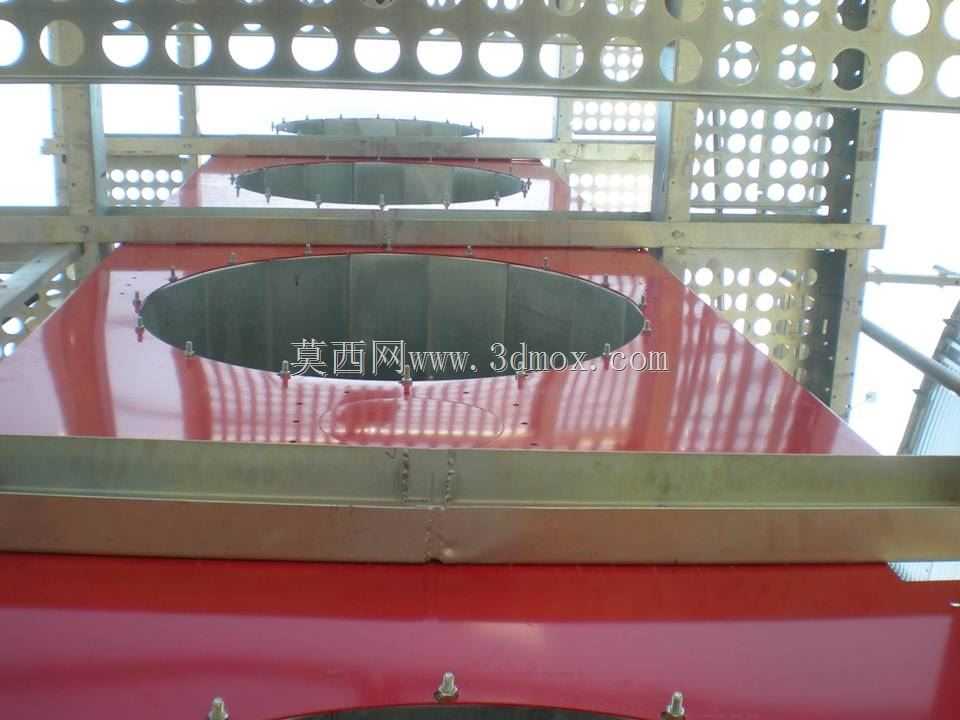

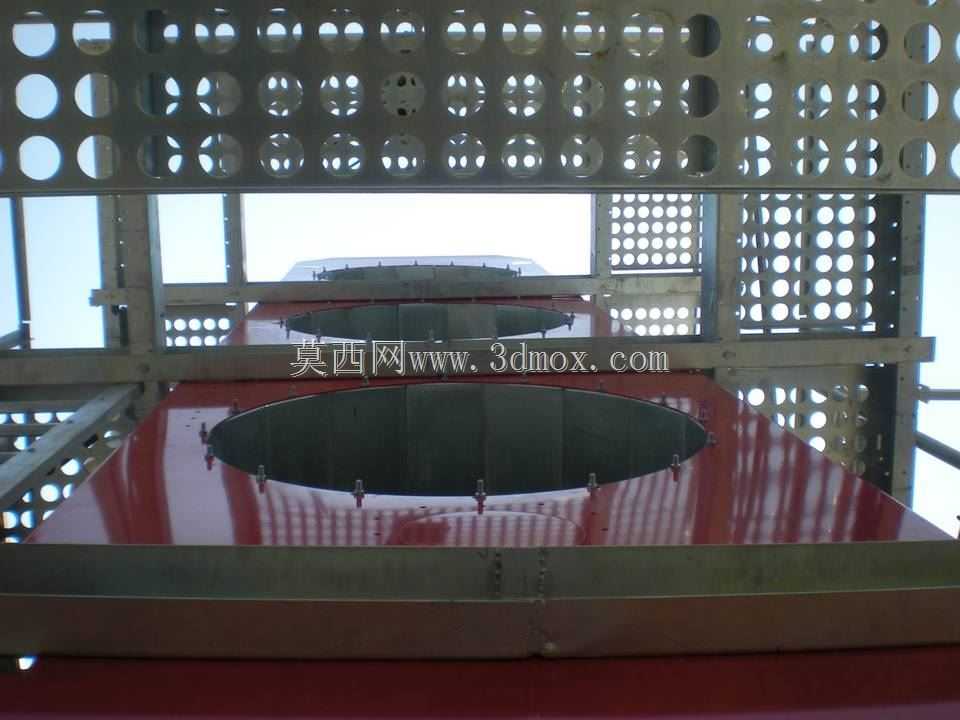

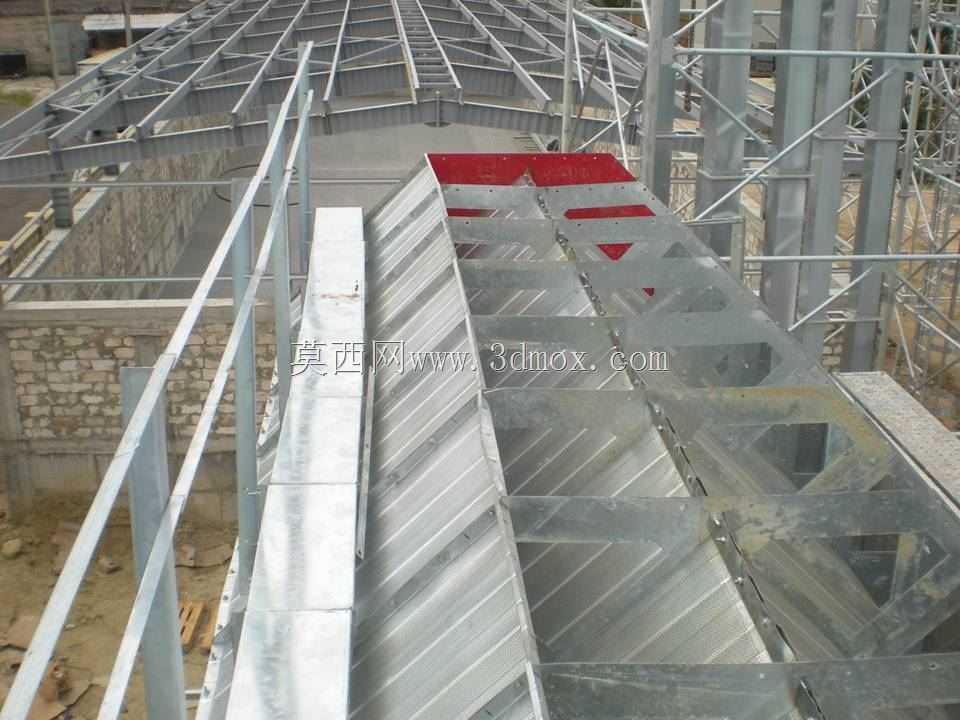

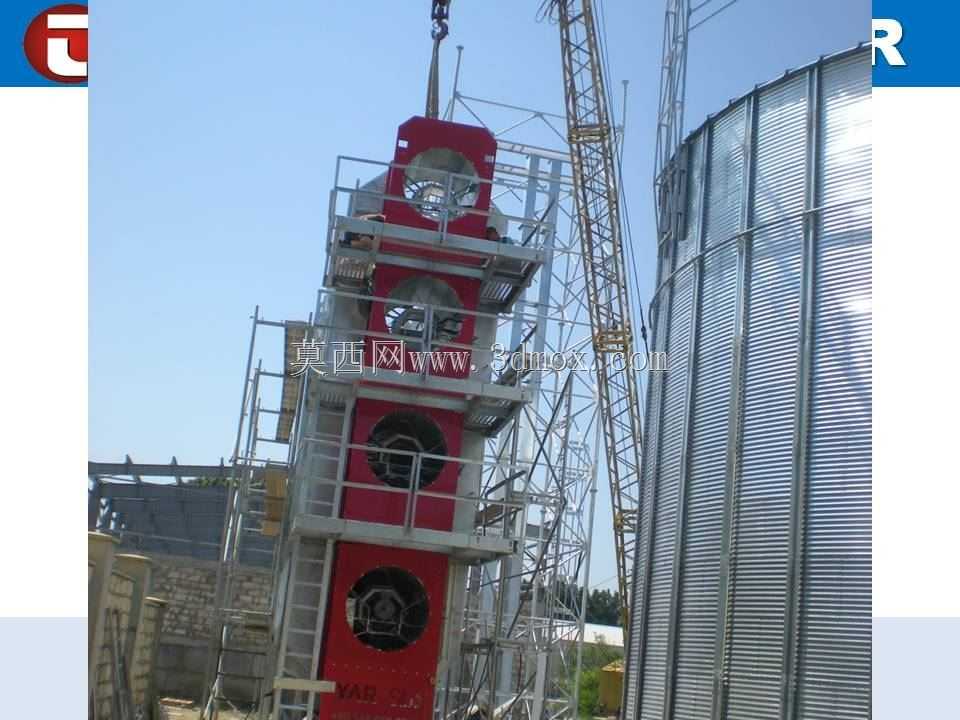

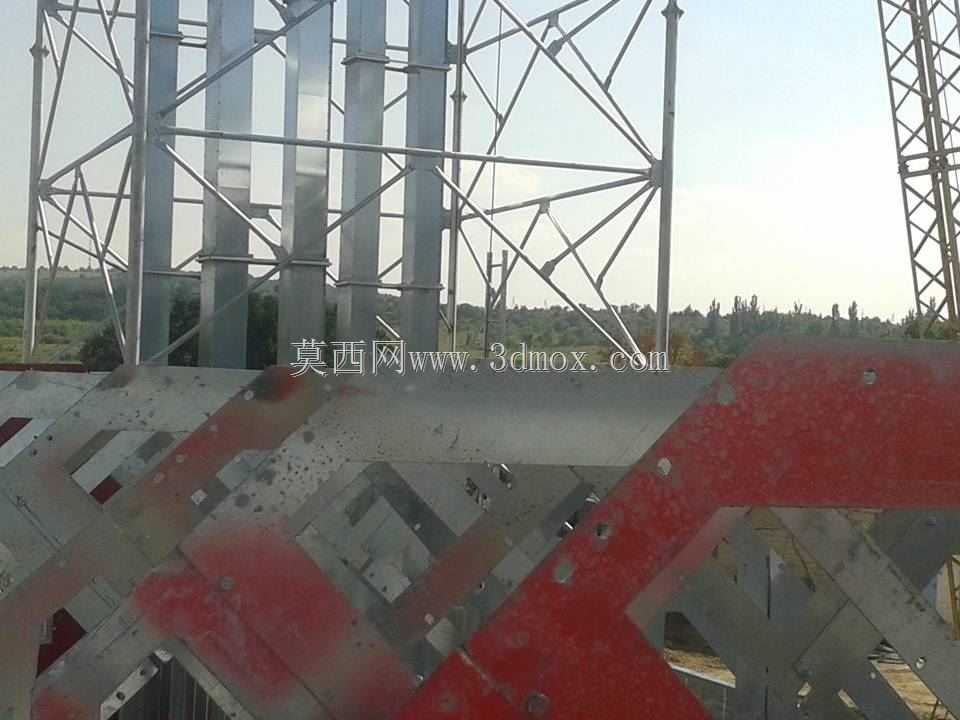

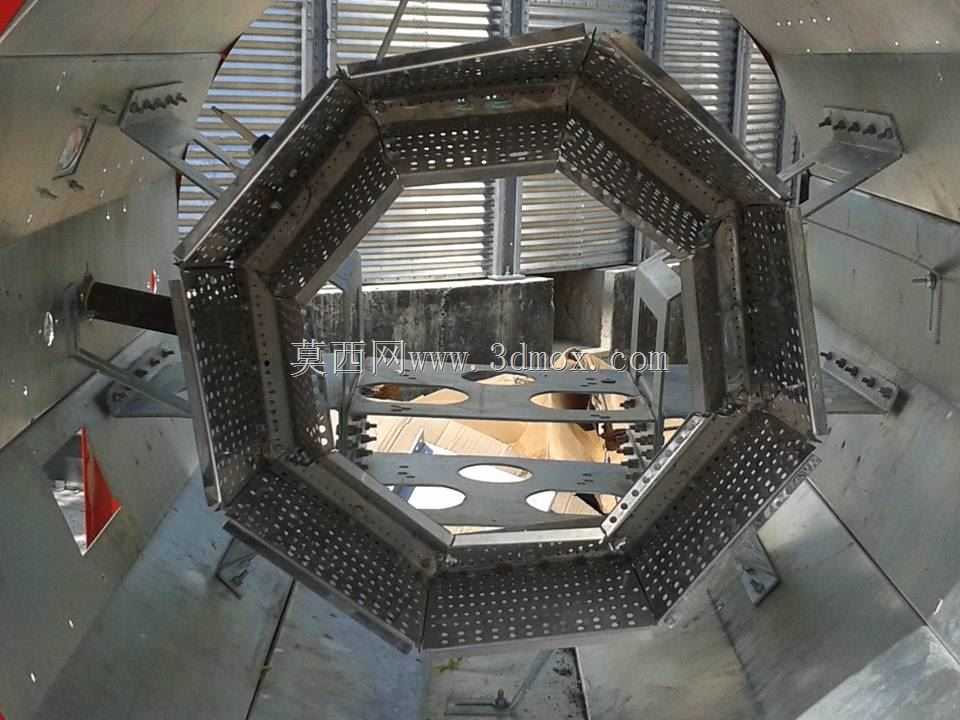

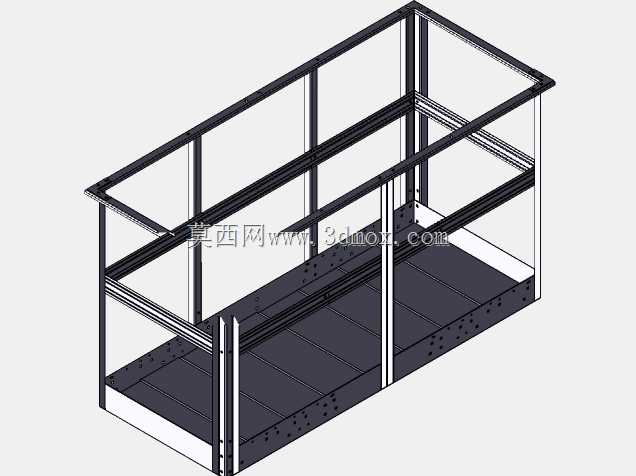

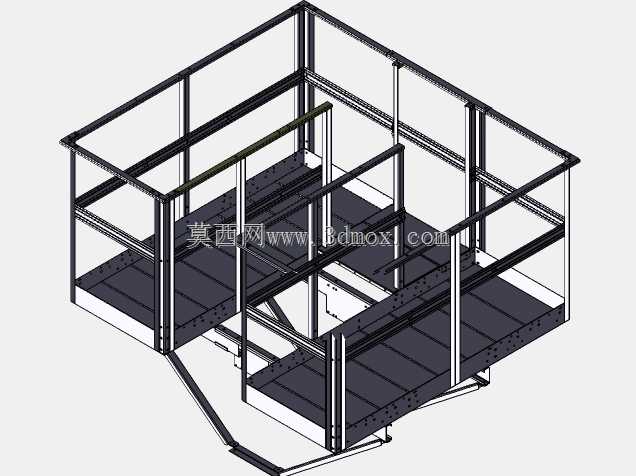

这套八角形结构的干燥核心构件，主要应用于规模化粮食收储站点、家庭农场配套的谷物烘干作业线，也可适配种子加工企业的籽粒预处理工序，针对小麦、玉米、水稻等常见谷物收获后含水率过高无法直接入库存储的痛点，通过热风穿流的方式完成均匀降水，避免谷物在堆储过程中出现发热霉变、发芽变质的损耗。从结构设计来看，采用正八边形的笼式框架布局，并非随意选择的外形：相比传统圆形干燥塔，八边形的平面拼接结构更便于工厂下料加工，每一块冲孔筛板都可以采用标准平板裁切后折弯拼接，不需要额外卷制弧面，大幅降低钣金加工的难度与工装成本；同时八个立面的筛网结构可以让热风从多个方向穿透料层，相比方形结构的边角通风死角问题，八边形的气流分布均匀度提升明显，能减少局部谷物过干或者未干透的情况。构件周身密布的冲孔筛板，孔径经过针对性匹配，既要保证热风可以顺畅穿过料层完成湿热交换，又要避免谷物籽粒从筛孔漏出，同时筛板的开孔率经过反复校核，在保证结构强度的前提下最大化通风面积，降低风阻带来的风机能耗。内部设置的分层导流结构，能够控制谷物在干燥仓内的下落速度，让不同位置的谷物停留时间保持一致，避免出现干燥不均的问题，同时导流板上的开孔也能辅助热风在料层内部形成紊流，提升热交换效率。在安装边界上，这套核心构件作为干燥机的内芯总成，外部需要配套保温仓壁、热风供给系统、进出料输送机构以及排湿管路，安装时需要保证整体框架的水平度，避免谷物下落过程中出现偏流导致一侧料层过厚影响通风效果；框架的连接节点全部采用螺栓装配式设计，不需要现场焊接，既方便运输过程中的分体装运，也便于后期更换磨损的筛板构件，日常维护时只需要拆卸对应面的紧固件即可完成局部检修，不需要整体拆解设备。实际作业过程中，谷物从干燥机顶部进入八角笼内部，在重力作用下缓慢向下流动，热风从筛板外侧或者中心风道送入，穿透流动的谷物料层带走水分，最终干燥完成的谷物从底部出料口排出，整个过程可以连续作业，相比传统的场地晾晒方式，不受天气因素制约，作业效率更高，也能避免晾晒过程中的杂质混入、谷物抛洒损失。
