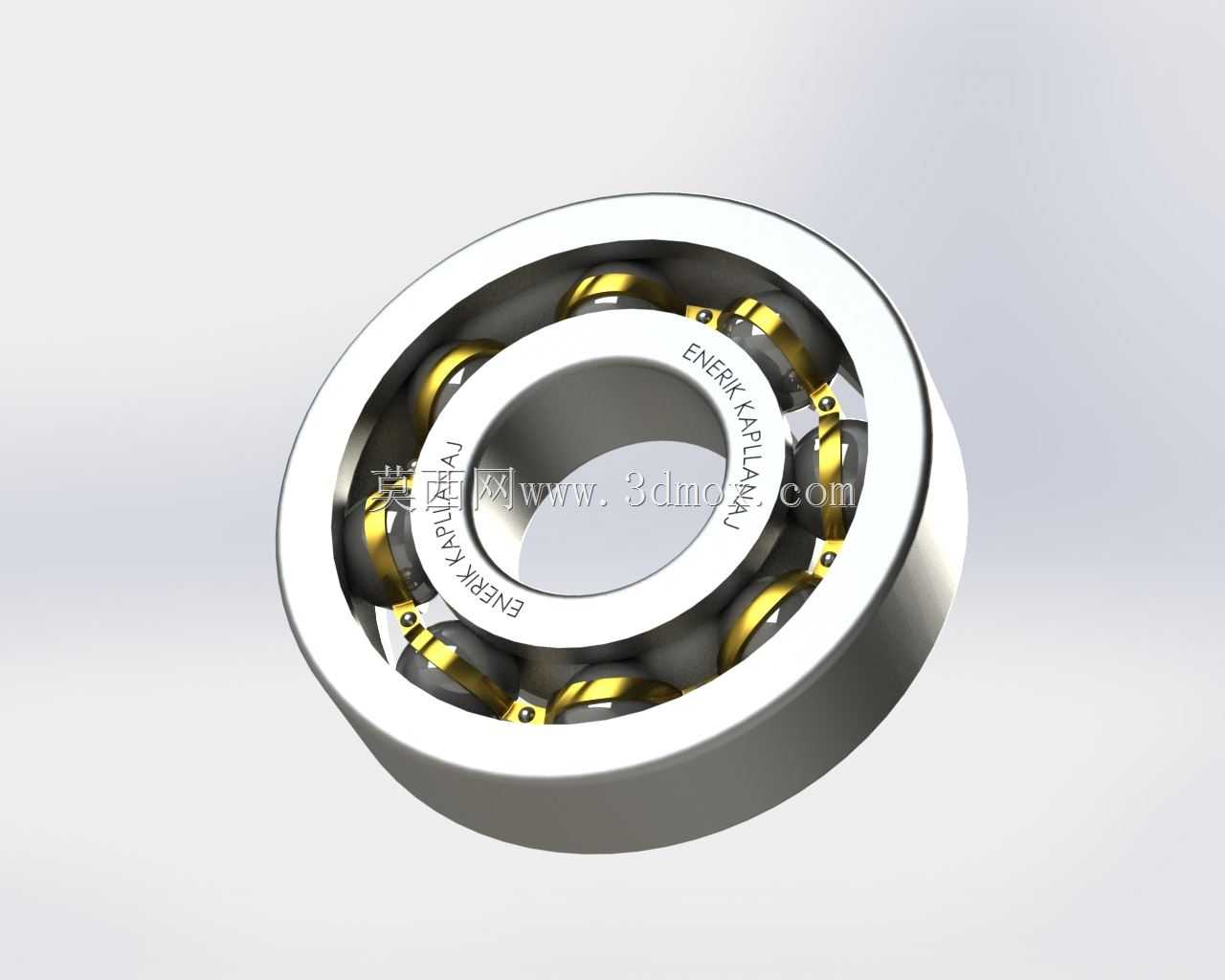

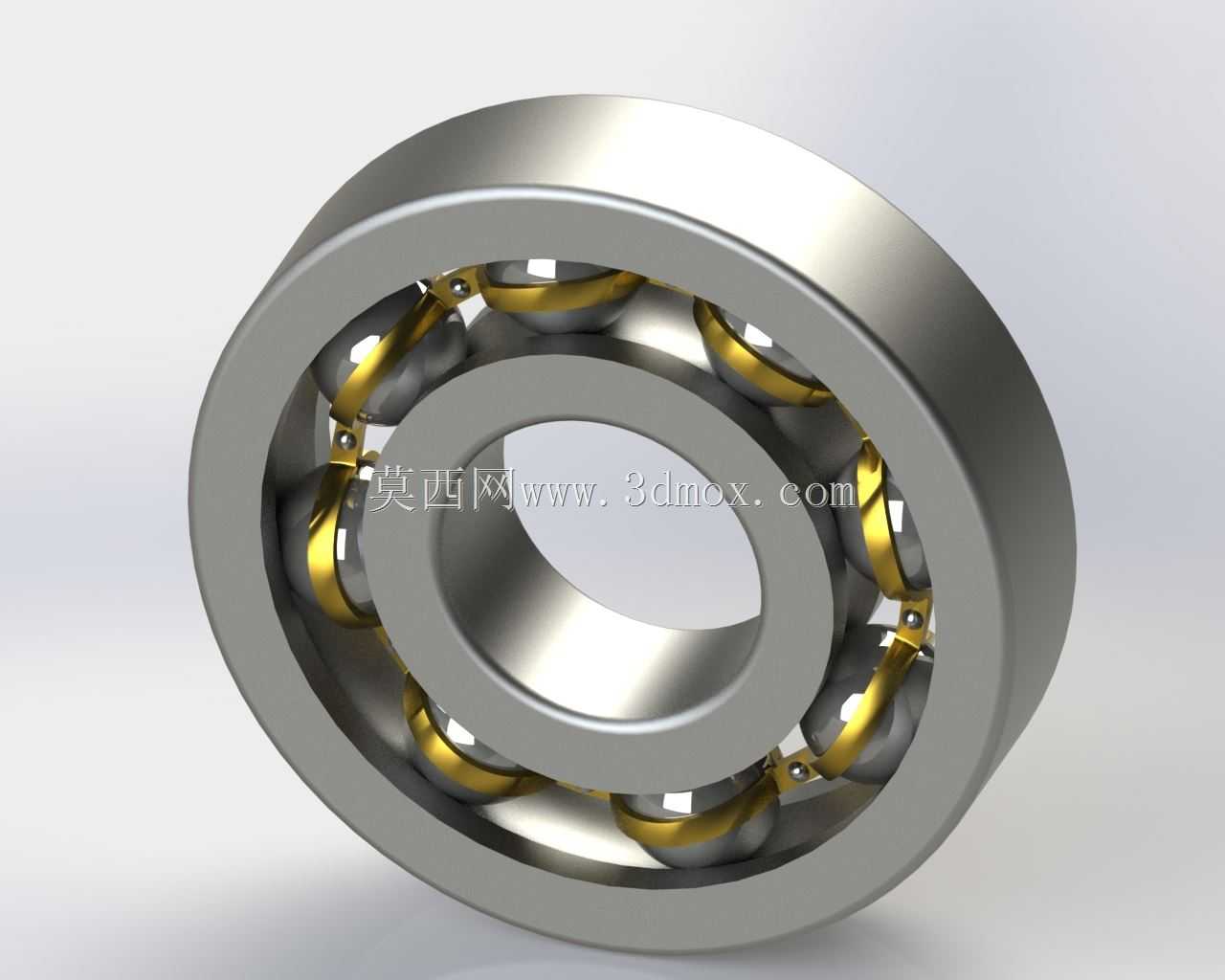

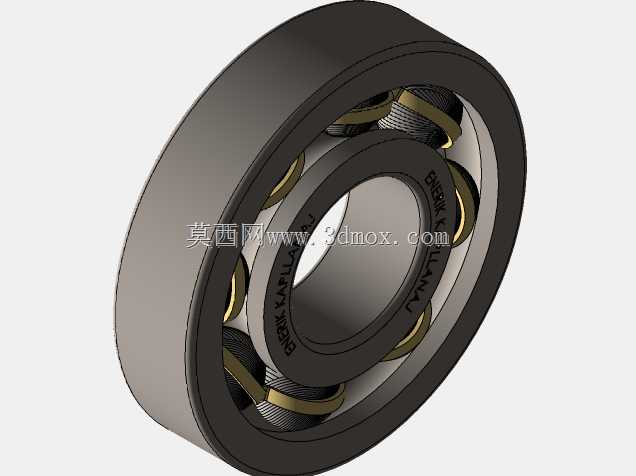

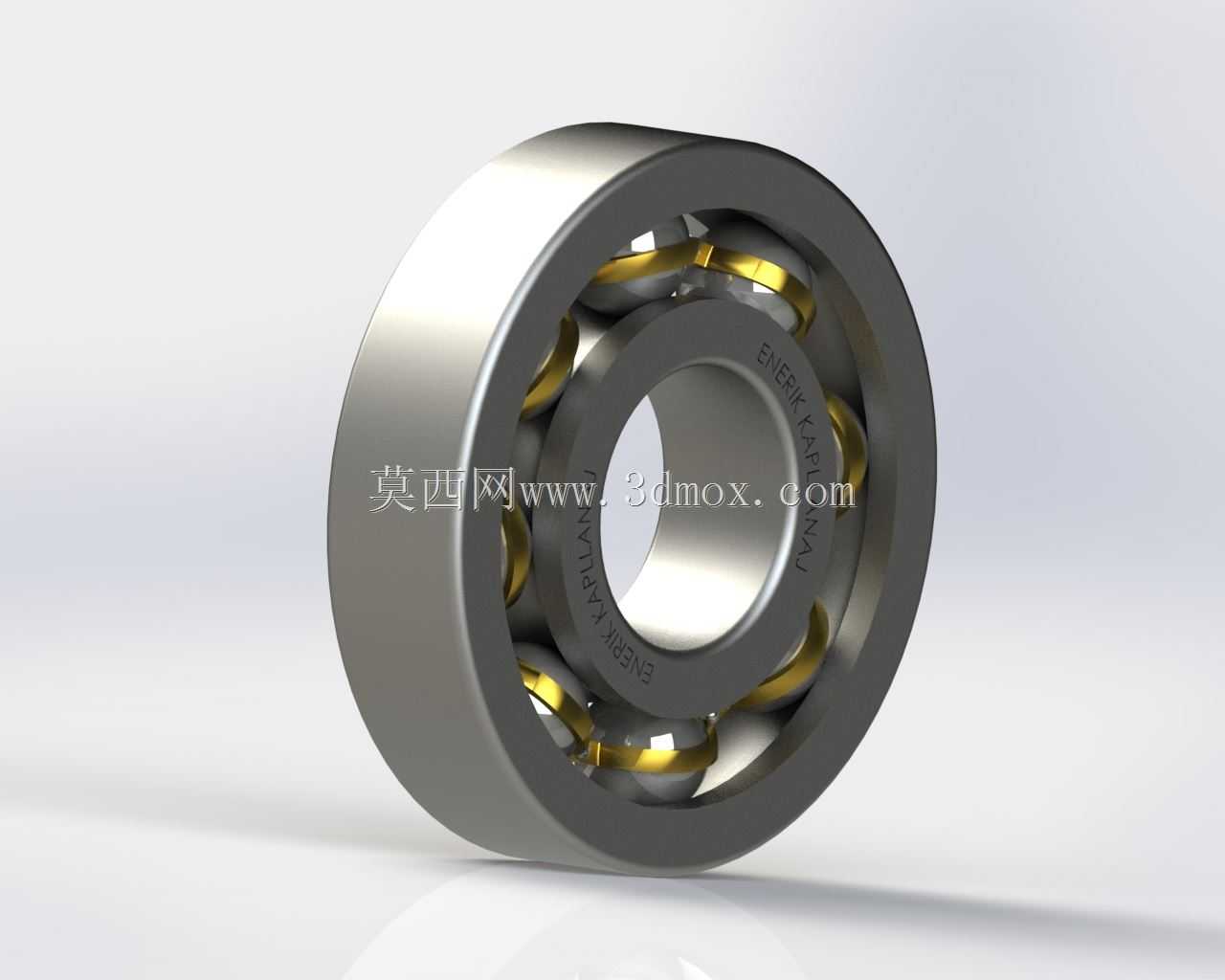

内径50mm深沟球轴承结构设计

在各类旋转传动设备的支承结构中，滚动轴承是应用覆盖范围极广的核心基础零件，本次设计的内径50mm规格球轴承，属于深沟球轴承范畴，主要适配中等载荷、中高转速的旋转轴系支承场景，常见于普通异步电机输出端、小型减速机输入轴、输送机托辊支承、机床辅助传动轴、农用机械旋转机构等位置，承担径向载荷为主，同时可承受一定比例的双向轴向载荷，相比滑动轴承结构，这类球轴承的摩擦阻力更小，启动转矩低，日常维护更换便捷，互换性强，是通用机械领域用量最大的轴承品类之一。

从结构设计逻辑来看，该轴承采用经典的深沟滚道设计，内圈与外圈均加工有与滚珠曲率匹配的弧形滚道，滚道沟曲率半径略大于滚珠半径，既保证滚珠与滚道的接触面积足够承载，又预留了合理的滚动间隙，避免运转过程中出现卡滞。保持架采用浪形冲压结构，将每粒滚珠均匀分隔在滚道圆周方向，防止滚珠运转过程中相互摩擦挤压，同时引导滚珠在滚道内稳定滚动，降低运转过程中的振动与噪声。两侧的密封结构可阻挡外部粉尘、碎屑进入轴承内部，同时锁住内部填充的润滑脂，延长轴承的免维护运转周期。

从安装边界与尺寸适配角度，该轴承内径为50mm，可直接适配公称直径50mm的阶梯轴轴颈，安装时内圈与轴采用过盈配合，外圈与轴承座孔采用过渡配合，装配时需注意通过铜锤敲击内圈端面完成压装，避免直接敲击外圈或滚珠造成滚道损伤。轴承的外径、宽度尺寸均遵循通用深沟球轴承的标准尺寸系列，可直接替换同规格的标准商用轴承，无需对配套的轴肩、轴承座孔进行额外修改，适配性极强。

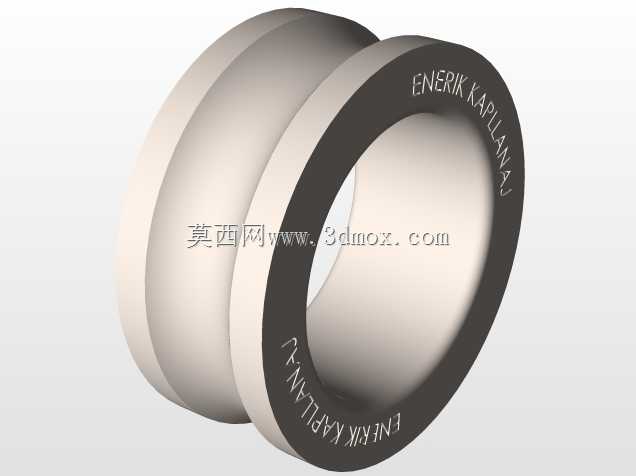

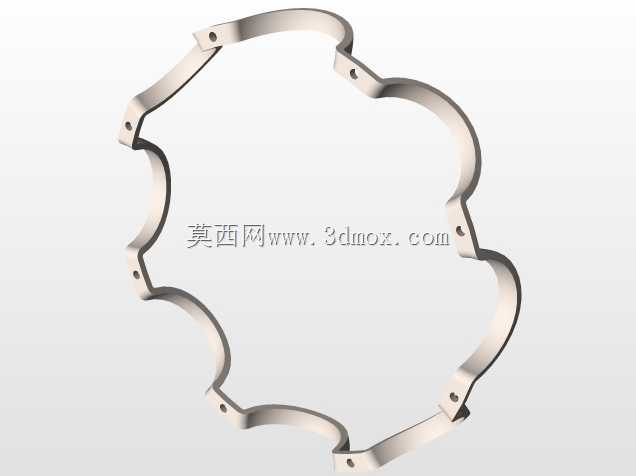

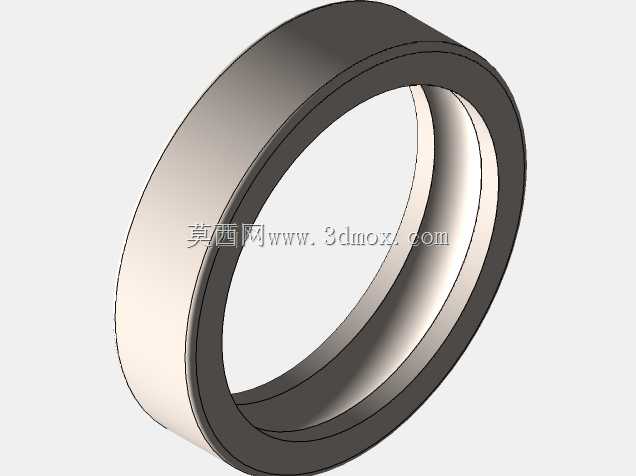

建模过程中，先通过旋转特征生成内圈与外圈的基体轮廓，再绘制滚道的截面曲线完成切除，保证滚道的曲率与位置精度；单粒滚珠通过球体特征生成后，采用圆周阵列的方式沿轴承中心轴均匀排布，保证每粒滚珠的中心位于滚道的节圆直径上；保持架通过钣金冲压特征建模，还原浪形兜孔的结构，确保兜孔与滚珠之间留有合理的活动间隙，完全还原实际轴承的装配关系与结构细节，可直接用于轴系装配的干涉检查、运动仿真演示，也可作为机械设计教学、轴承结构认知的参考模型。
