BSP螺纹异径外丝缩径管接头

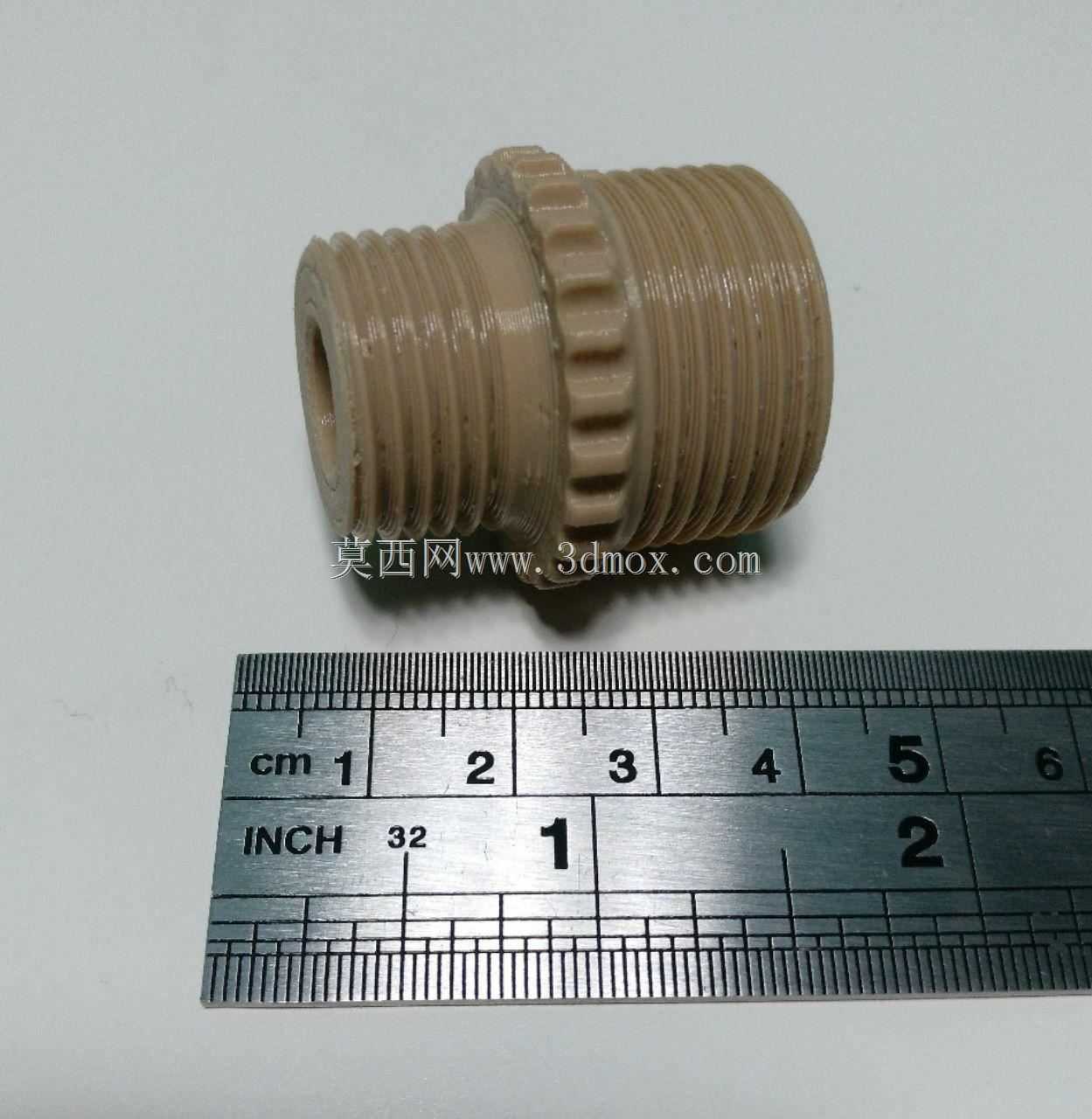

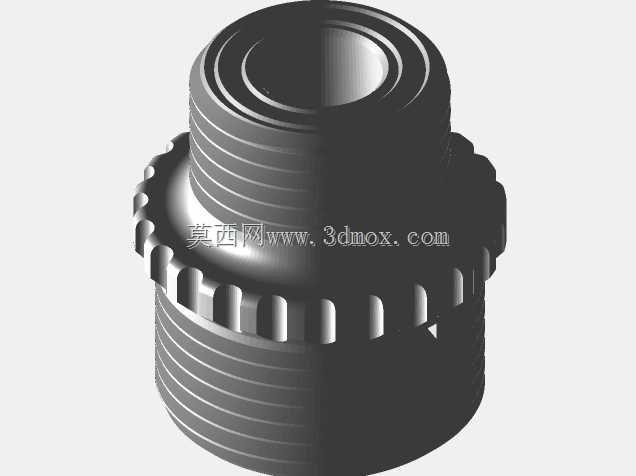

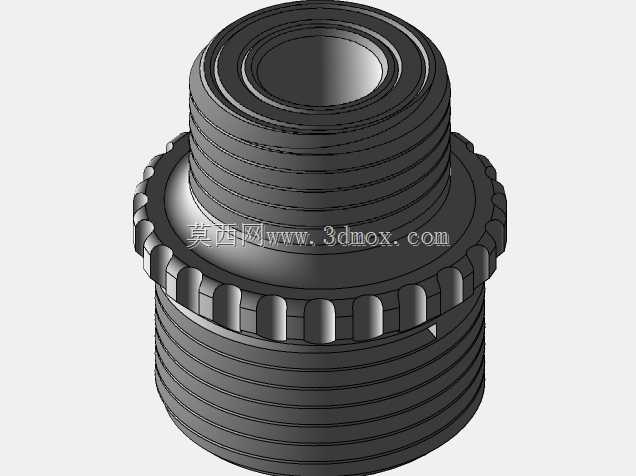

这款异径外螺纹管接头主要面向低压流体输送管路的变径连接需求，常见于民用给排水、小型气动回路、低压灌溉系统、3D打印冷却水路搭建等场景，用来实现两种不同口径BSP外螺纹端口的直接对接，省去额外转接件的装配冗余，减少管路泄漏点。从实物尺寸来看，接头总长度约48mm，大端为3/4BSP外螺纹，小端为1/2BSP外螺纹，中间的滚花段外径约18mm，滚花间距1.2mm，安装时可以用普通活动扳手卡持滚花段施加扭矩，也可直接用手拧入带内螺纹的软质管路端口做预紧，无需额外定制专用工装。设计时特意将两端螺纹的同轴度公差控制在0.05mm以内，避免装配后出现管路别劲、密封面错位的问题；中间的滚花结构除了方便手动预紧，还能在接头注塑成型后作为脱模受力点，减少螺纹段的脱模变形。接头内部为等通径变径流道，小端通径与1/2BSP螺纹的标准通径一致，大端流道做平滑锥度过渡，没有直角台阶，流体经过时的局部阻力损失比直角转接接头低30%左右，适合对压降敏感的小型循环水路。安装边界上，两端螺纹的有效啮合长度分别控制在12mm和10mm，符合BSP螺纹的标准啮合深度要求，装配时搭配生料带或丁腈橡胶密封圈即可实现1MPa以内的静密封，不需要额外焊接或粘接，后期维护拆卸也十分方便。建模时还原了滚花的齿形细节、螺纹的牙型轮廓以及内部流道的过渡曲面，可直接用于管路装配干涉检查、3D打印功能样件制作，也可作为标准件导入设备管路系统做整体布局验证，避免选型时出现尺寸不匹配的问题。
