锥斗式工业削片进料处理设备结构

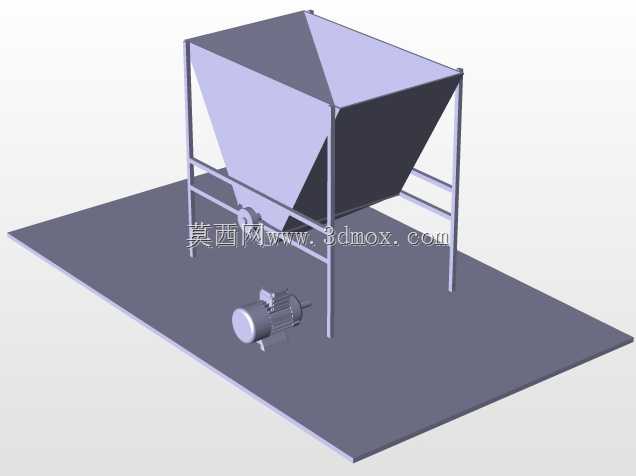

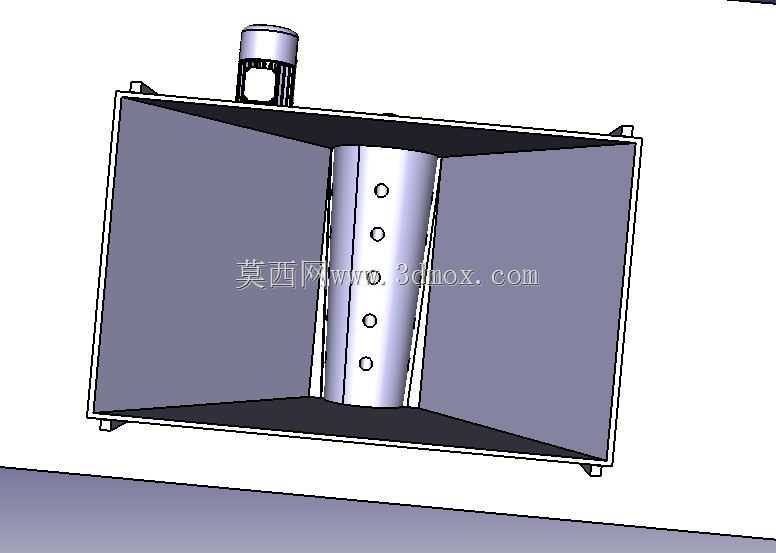

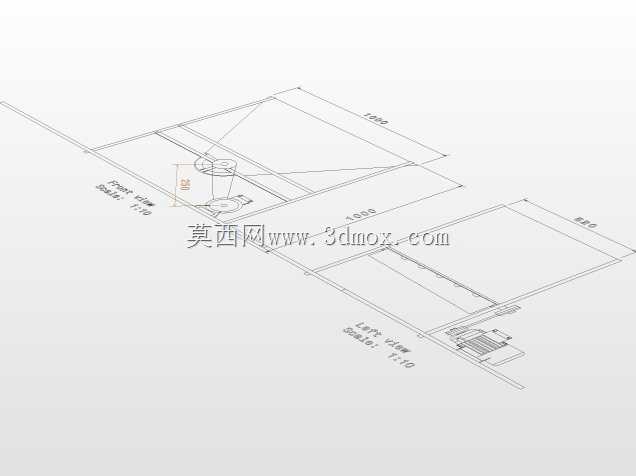

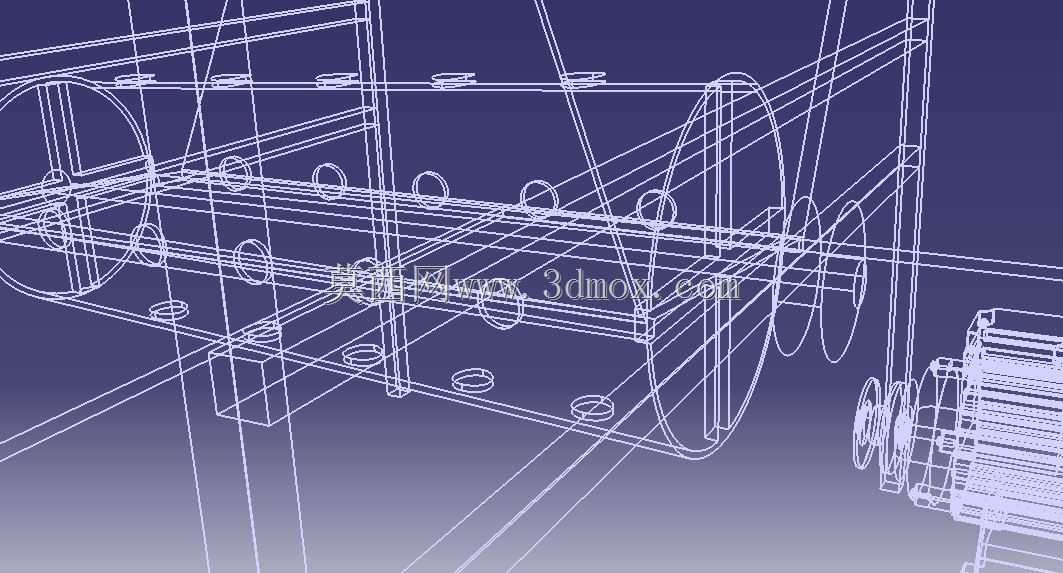

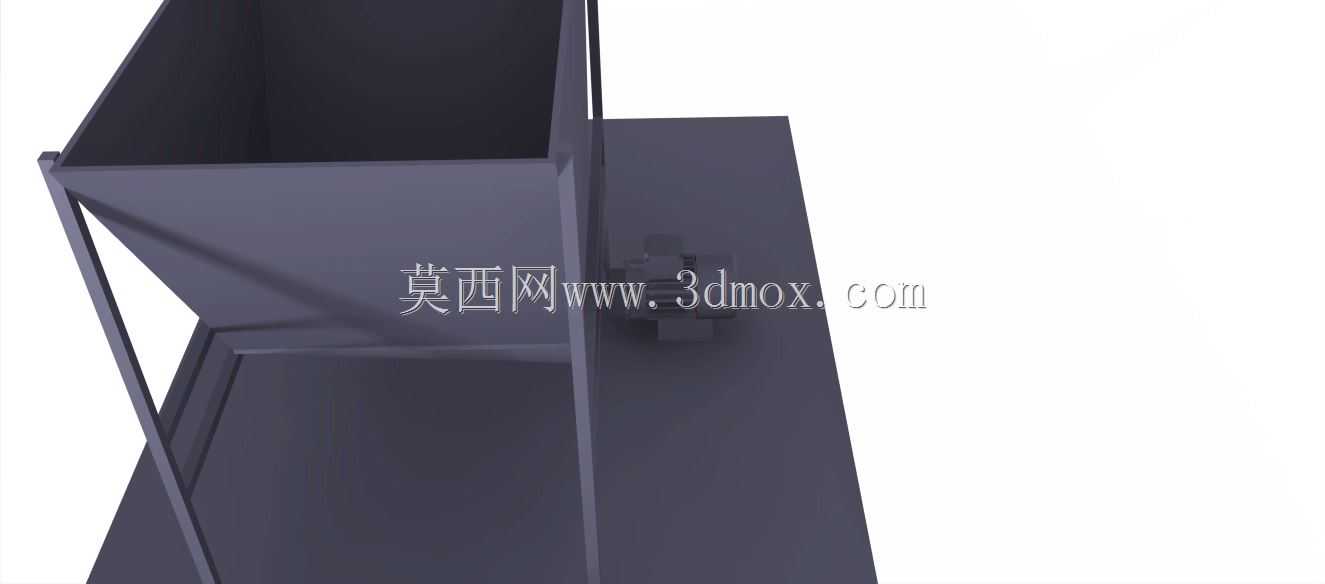

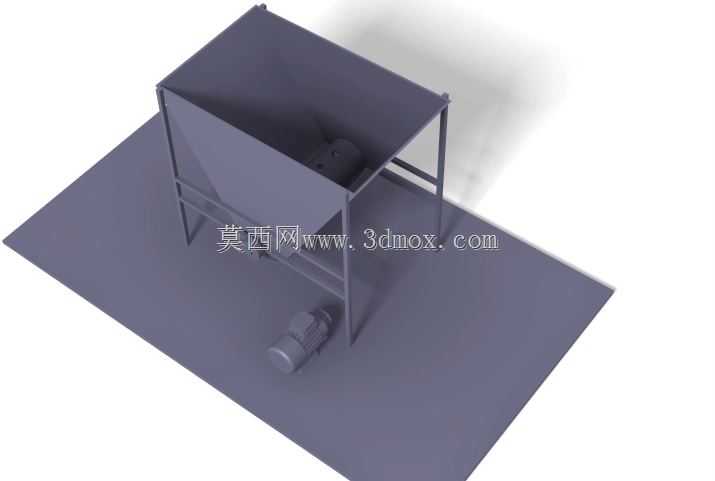

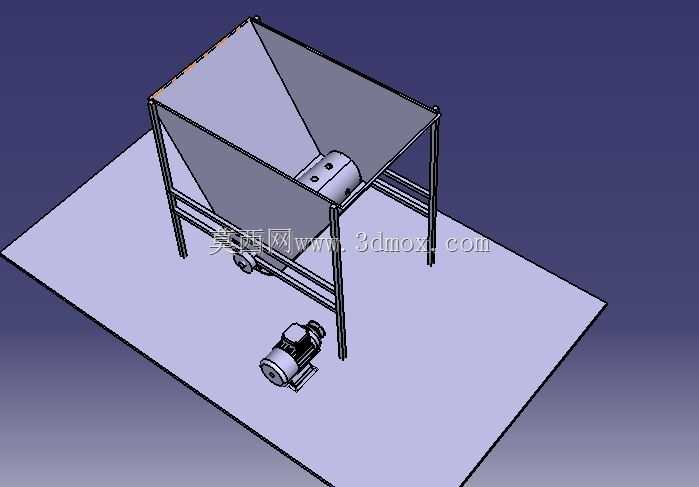

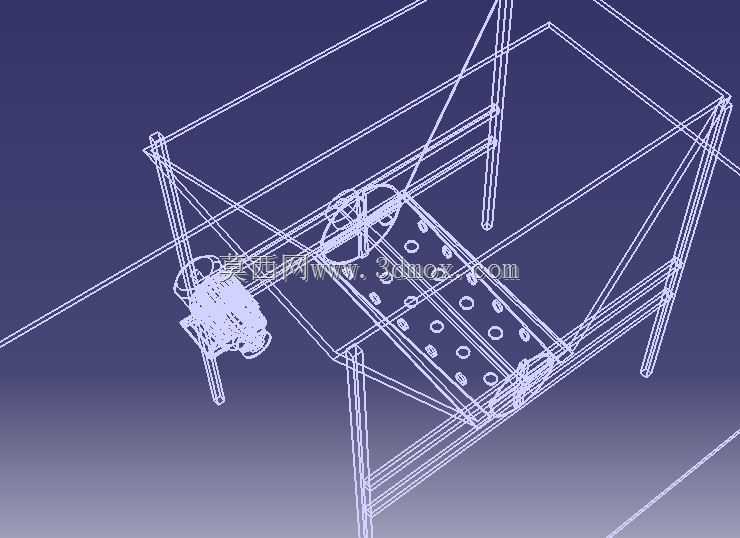

这套锥斗式削片进料处理结构，主要面向农林废弃物加工、人造板生产、生物质燃料制备场景的前端物料预处理环节，承担原木枝桠、边角木料的粗削进料与暂存缓冲功能，可对接后续的筛分、输送或精磨工序，解决散料进料不均匀、卡料堵料的常见生产痛点。从结构设计逻辑来看，上部采用方口进料、锥段收缩的料仓形态，进料口做了外翻边强化处理，方便与上游的抓料上料设备对接，大开口设计能够适配不同长度、不规则形态的木料投料，避免投料时物料洒落；锥段的倾斜角度经过受力核算，既保证木料依靠自重能够顺畅滑向底部出料口，又不会因为坡度过陡导致料仓整体高度过高，增加厂房安装的空间要求。支撑框架采用矩形钢管焊接成型，四根主立柱做了等长切平处理，底部预留了地脚螺栓安装孔位，可直接固定在混凝土设备基础或者钢制安装平台上，框架中部设置了两层横向连接杆件，既提升了整体机架的抗扭刚度，避免料仓满载时出现立柱变形，也可作为日常检修的踩踏支撑点。底部出料位置配套了驱动电机与出料拨料机构，电机通过安装座固定在独立的延伸支架上，与料仓主体的支撑框架做了隔振处理，减少电机运行时的振动传递到料仓引发物料架桥；拨料机构的转速匹配木料削片的进料速率，可将锥斗滑落的木料均匀推送至削片工作腔，避免瞬时进料量过大导致削片刀盘卡滞。从安装边界来看，整套设备的水平投影尺寸适配常规的车间设备排布间距，料仓顶部进料口的高度匹配常规抓木机的卸料高度，无需额外搭建过高的上料平台；底部出料口的中心高度与下游皮带输送机的接料点高度对齐，可直接落料输送，减少中间转接的溜槽设置。设计时还考虑了物料的磨损特性，料仓内壁可根据使用需求加装耐磨衬板，衬板采用沉头螺栓固定，后期磨损后可快速更换，无需整体更换料仓主体；机架的所有焊接位置都做了焊后去应力处理，避免长期受交变载荷出现焊缝开裂的问题，电机接线位置预留了足够的走线空间，方便现场布线与电气元件的安装维护。
