带称重传感结构的粉末滴漏料斗装置

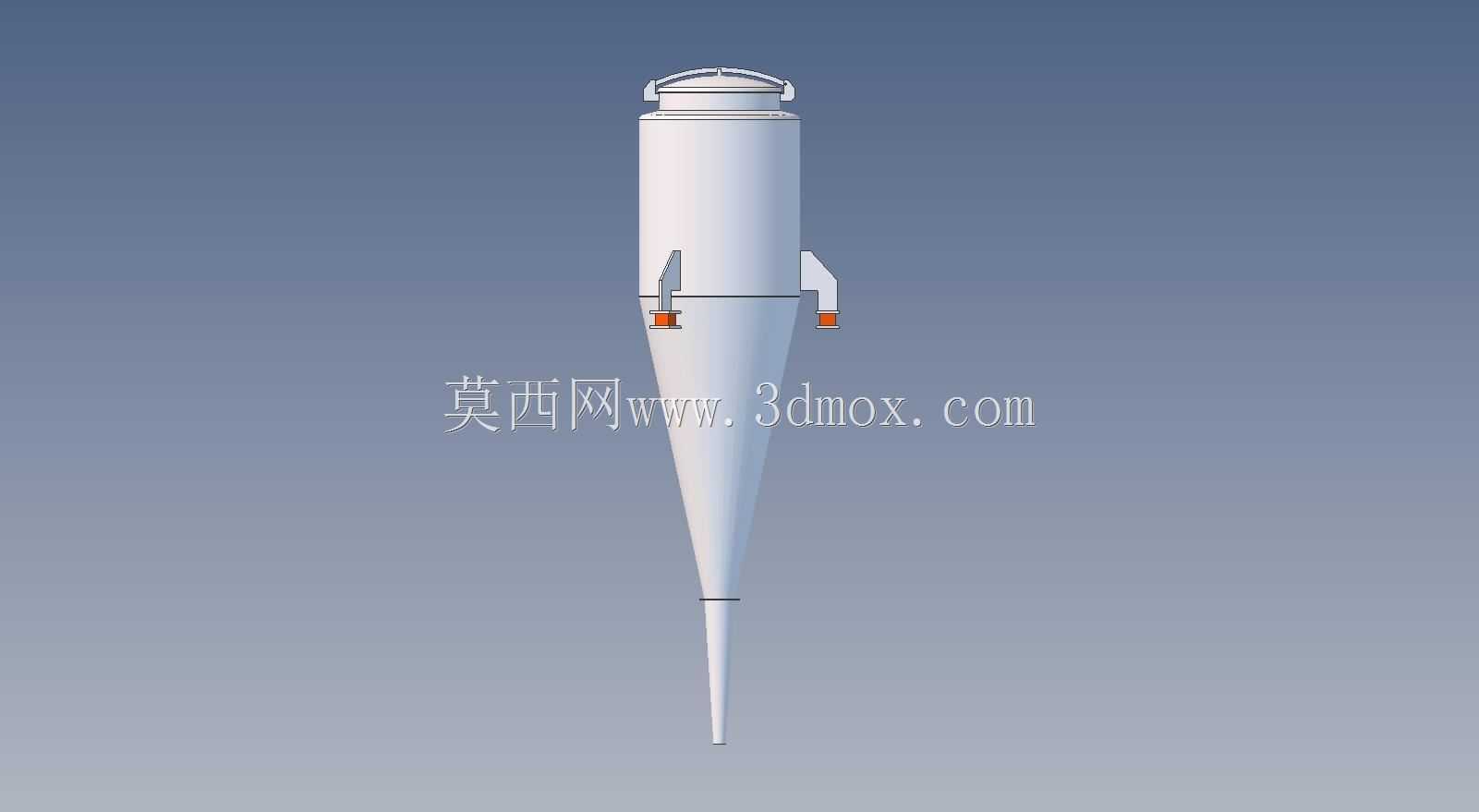

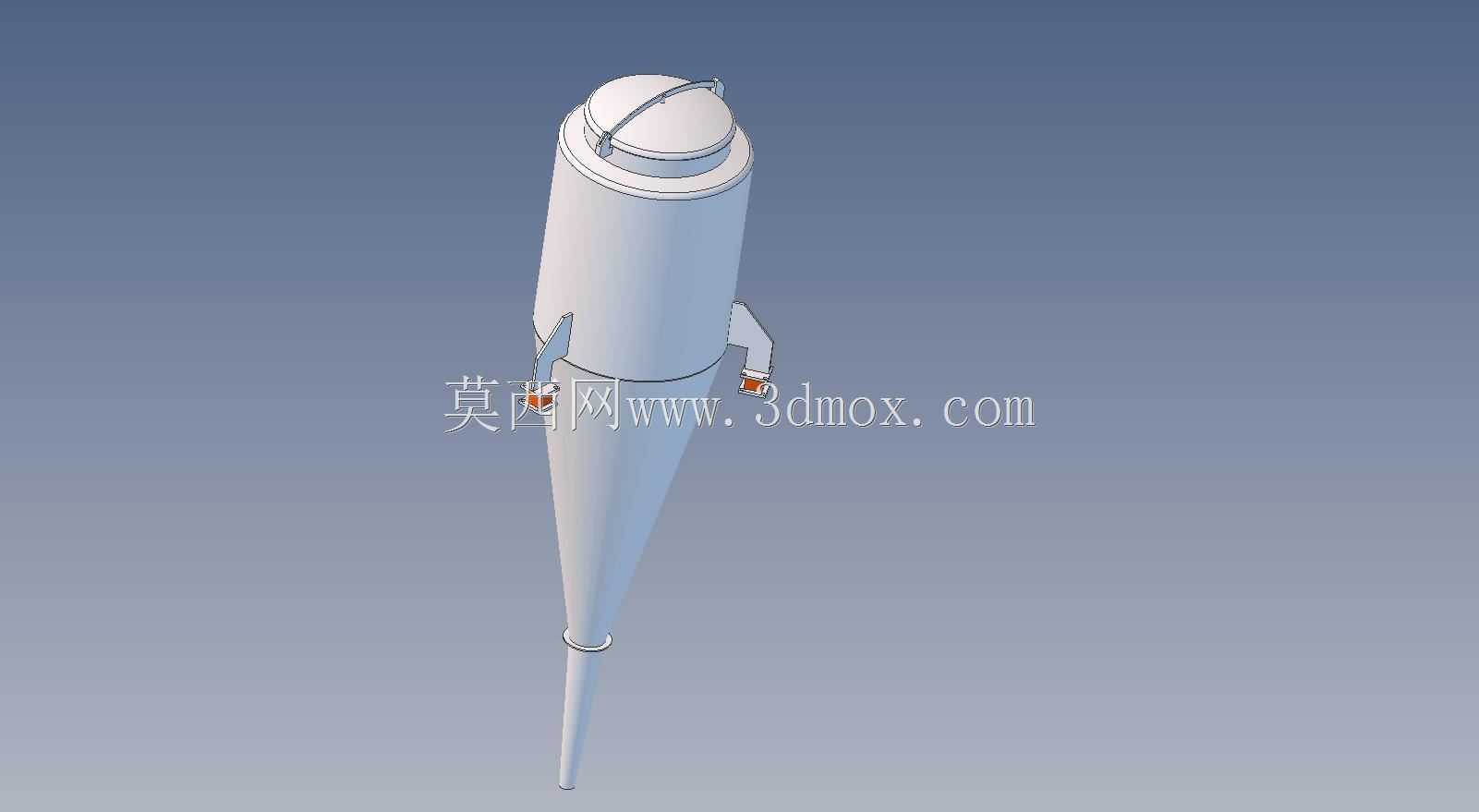

在粉体加工、精细化工、食品配料这类对物料投放精度有严苛要求的生产场景里，这类带称重传感结构的粉末滴漏料斗是配料工位的核心执行部件，它直接衔接上游储料仓与下游计量工位，承担暂存、稳流、精准滴加粉体物料的作用，避免粉体下料过程中出现冲料、架桥、计量偏差超差的问题。从结构设计逻辑来看，上部采用直筒段储料腔，是为了保证暂存粉体时料位压力相对稳定，不会因为锥段过早收窄导致粉体压实结拱，直筒段顶部配置快开式密封端盖，既可以满足定期清理内腔残料的维护需求，也能隔绝外界水汽、粉尘进入料腔，防止易吸潮粉体结块影响下料流畅度。直筒段下部衔接的长锥段采用大收缩比渐变结构，锥角经过反复校核，匹配常见粉体的安息角参数，保证粉体在自重作用下能连续向底部滴嘴滑移，不会出现挂壁、滞流的情况，锥段最末端的细长滴嘴是控制下料流率的关键结构，窄口径设计可以把粉体下料形态约束成连续细流状态，配合称重模块的实时反馈，能实现克级精度的物料滴加控制。设备侧部对称布置的两个安装支耳是和称重传感器对接的安装位，设计时特意将支耳位置设置在直筒段与锥段的衔接处，这个位置是整个料斗的重心平衡区，三个支撑点（实际应用中多为三点式称重布局，图中展示侧视视角仅呈现两个支耳）均匀承载料斗及内部物料的总重量，避免偏载导致称重数据漂移，支耳上的减震垫安装位可以过滤生产现场的设备振动干扰，保证称重信号稳定。从安装边界来看，这类料斗的上部直筒外径需要和上游进料管路的软连接尺寸匹配，安装时要预留出顶部端盖的开启操作空间，侧部支耳的安装孔位需要和称重传感器的承载台精准对位，底部滴嘴要和下方接料容器的进料口保持同轴，垂直安装偏差不能超过1度，否则会出现粉体偏流蹭壁的问题，影响滴加精度。设计时还特意在锥段上部预留了气动敲击锤的安装位，针对流动性较差的超细粉体，可以配套加装辅助破拱装置，不需要改动主体结构就能适配不同物性的粉体物料，整个腔体所有转角位置都做了圆弧过渡处理，没有卫生死角，满足食品、医药类生产场景的清洁要求，内壁粗糙度控制在Ra0.8以下，减少粉体附着残留。
